Rankinis maitinimo ir valdymo kabelio konstravimas

Jei maitinimo ir valdymo kabelį konstruojate rankiniu būdu, nenaudodami komplekte esančio kabelio, vadovaukitės toliau pateiktais pavyzdžiais.

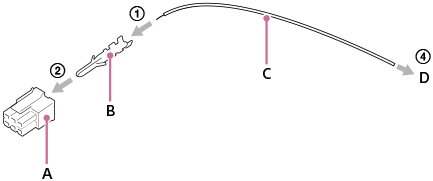

A: „Molex“ jungtis

B: „Molex“ užspaudžiamas terminalas

C: pagrindinis laidas

D: jungtis, suderinama su prijungiamu įrenginiu


Surinkimo procedūra

  1. Užspauskite užspaudžiamąjį terminalą (B) ant laido (C) naudodami „Molex“ užspaudžiamąjį gnybtą.
  2. Prie jungties pritvirtinkite 1 žingsnyje pagamintą užspaudžiamąjį gnybtą (A).
  3. Pakartokite 1 ir 2 veiksmus, pagal naudojamų kaiščių skaičių.
  4. Prijunkite jungtį (D) prie prijungiamo įrenginio.

Nuorodinės dalys

Informacija apie tiekiamame maitinimo ir valdymo kabelyje naudojamas dalis

A: pagaminta Molex/430250600

B: pagaminta Molex/462355001

D: pagaminta SMK/LGP0038-0100F

Pastaba

  • Naudokite jungtį ir užspaudžiamąjį gnybtą, suderinamą su „Molex Micro-Fit 3.0“ 6 kontaktų jungtimi (430450622).
  • Naudokite paauksuotą gnybtą.
  • Būtinai teisingai prijunkite prie maitinimo (+)/GND (-)/FOCUS/TRIGGER/EXPOSURE gnybtų. Prijungus prie netinkamo terminalo, kyla gedimo, rūkymo ar gaisro pavojus ir pan.
  • Naudojamas 10–18 V nuolatinės srovės įtampos diapazonas (fotoaparato korpuso gnybtų pusėje). Apskaičiuokite impedanciją taip, kad ji neviršytų šio intervalo, ir sukonstruokite kabelį.
