Egyéb, nem HDMI aljzattal rendelkező eszközök csatlakoztatása
Csatlakoztassa az egyes eszközöket az egység hátoldalán található video- és audioaljzathoz.
A kábelek csatlakoztatása előtt feltétlenül húzza ki a hálózati tápkábelt.

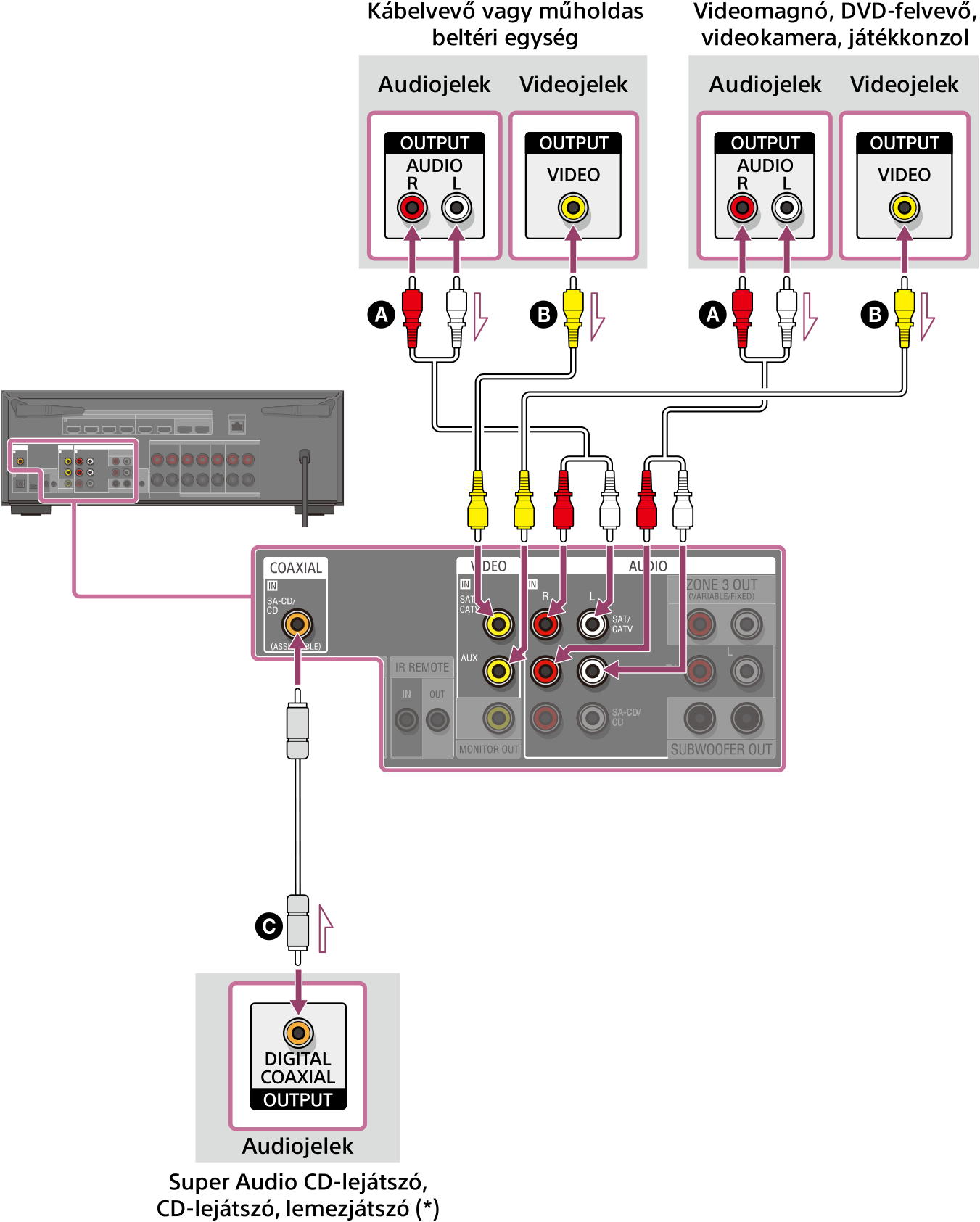

Eszközök csatlakoztatása videokábelekkel és koaxiális digitális kábellel (ajánlott)

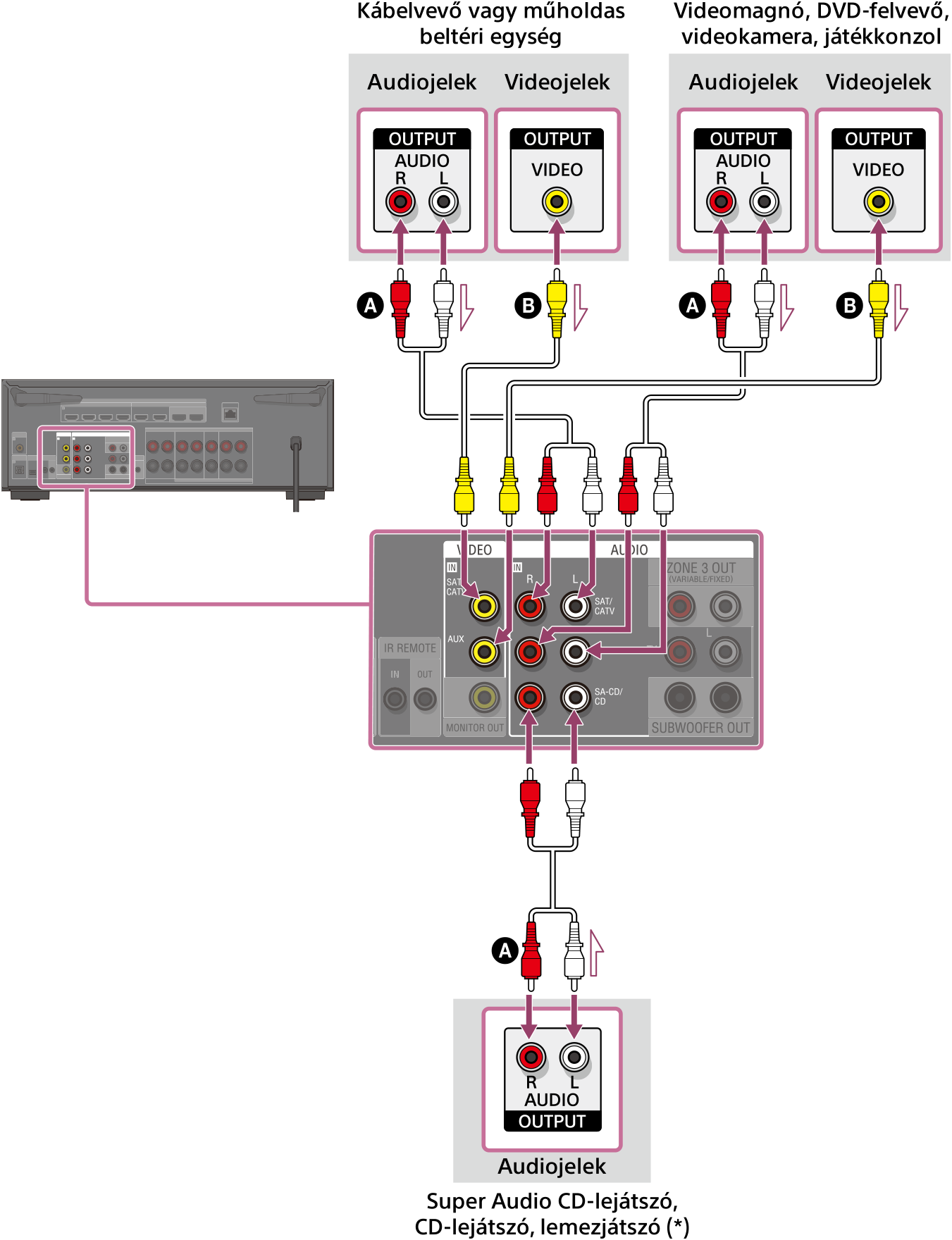

Eszközök csatlakoztatása videokábelekkel és audiokábelekkel
Audiokábel (nem tartozék)
Videokábel (nem tartozék)
Koaxiális digitális kábel (nem tartozék)
* Csak PHONO kimeneti aljzattal rendelkező lemezjátszó csatlakoztatásához phono előerősítőt (nem tartozék) kell csatlakoztatni a lemezjátszó és a készülék közé.
Megjegyzés
- A VIDEO IN aljzatokon bejövő analóg videojelek csak a MONITOR OUT aljzaton adhatók ki.
- Ha az AUDIO IN aljzatokhoz csatlakoztatott eszközről szeretne hangot hallgatni, ne csatlakoztasson semmilyen eszközt a COAXIAL IN SA-CD/CD aljzathoz, az OPTICAL IN TV aljzathoz, illetve az adott eszköz nevével ellátott (pl. SAT/CATV, TV vagy SA-CD/CD (for AUDIO)) HDMI IN aljzathoz.
Tipp
- Az AUDIO IN aljzatokon (SAT/CATV, AUX és SA-CD/CD) a fent jelzettektől eltérő eszközöket is csatlakoztathat a készülékhez.
- A bemeneteket tetszés szerint átnevezheti, így megjelenítheti a nevüket a készülék kijelzőpanelén. Részletek: „Az egyes bemenetek nevének megváltoztatása (Name)”.
