5.1 csatornás hangszórórendszer csatlakoztatása

Csatlakoztassa az egyes hangszórókat a készülék hátulján lévő SPEAKERS csatlakozókhoz.

A kábelek csatlakoztatása előtt feltétlenül húzza ki a hálózati tápkábelt.

A hangszórókábelek készülékhez történő csatlakoztatásának részleteit lásd: „A hangszórókábelek csatlakoztatása”.

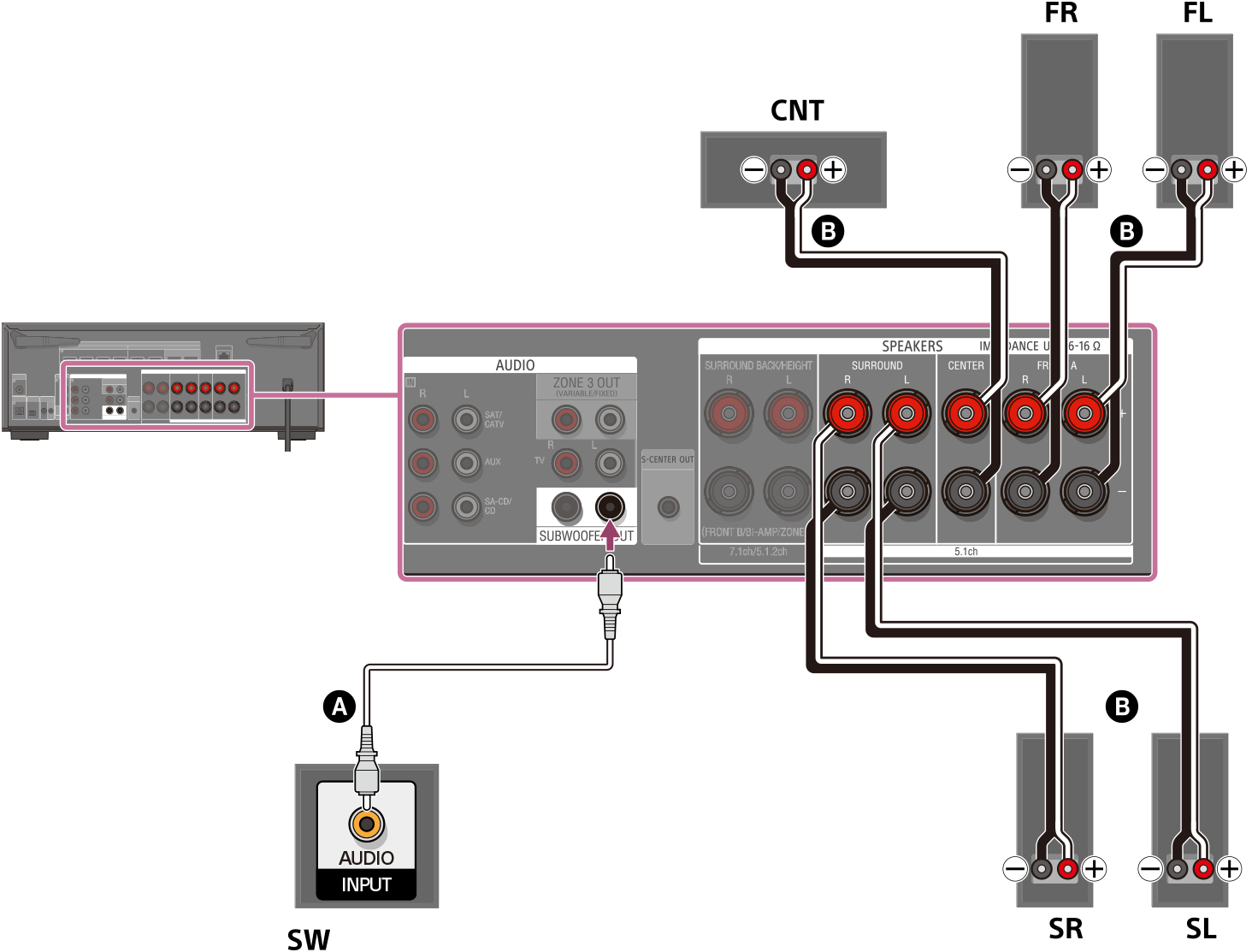

Ábra: az egyes hangszórók csatlakoztatása a készülék hátulján található hangszóró-csatlakozókhoz. Csatlakoztassa a bal és a jobb első hangszórót, a bal és a jobb térhatású hangszórót és a centersugárzót a megfelelő hangszóró-csatlakozókhoz hangszórókábelekkel (nem tartozék). Csatlakoztassa a mélysugárzót a SUBWOOFER OUT csatlakozóhoz egy monó audiokábellel (nem tartozék).

Monó audiokábel (nem tartozék)

Hangszórókábel (nem tartozék)

Megjegyzés

  • 6 ohm és 16 ohm közötti névleges impedanciájú hangszórókat csatlakoztasson.
  • Miután telepítette és csatlakoztatta a hangszórókat, feltétlenül válassza ki a kívánt hangszóró-elrendezést a [Speaker Settings] képernyőn a [Manual Speaker Settings] beállításoknál a [Speaker Pattern] pontban.
