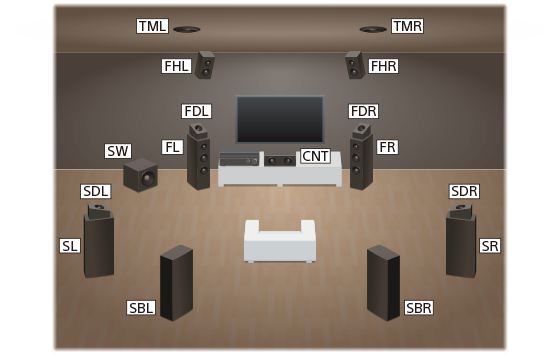

Példa a hangszórók elrendezésére
A készülékhez legfeljebb 7 hangszórót és 2 mélysugárzót csatlakoztathat. Helyezze el a hangszórókat és a mélysugárzókat a kívánt hangszórórendszernek megfelelően.
Tipp
- Mivel a mélysugárzó (SW) nem irányérzékeny hangokat sugároz, elhelyezése tetszőleges lehet.
| Az ábrákon használt rövidítések | Hangszóró neve | Funkciók |
|---|---|---|
| FL | Bal első hangszóró | A bal első csatorna hangját adja vissza. |
| FR | Jobb első hangszóró | A jobb első csatorna hangját adja vissza. |
| CNT | Centersugárzó | Énekhangokat ad vissza a középső csatornából. |
| SL | Bal térhatású hangszóró | A bal térhatású csatorna hangját adja vissza. |
| SR | Jobb térhatású hangszóró | A jobb térhatású csatorna hangját adja vissza. |
| SBL | Bal hátsó térhatású hangszóró | A bal hátsó térhatású csatorna hangját adja vissza. |
| SBR | Jobb hátsó térhatású hangszóró | A jobb hátsó térhatású csatorna hangját adja vissza. |
| SW | Mélysugárzó | Az LFE (alacsony frekvenciájú effektus) csatorna hangját adja vissza, és ráerősít más csatornák mély hangjaira. |
| TML | Bal felső középső hangszóró | A bal felső középső csatorna hangját adja vissza. |
| TMR | Jobb felső középső hangszóró | A jobb felső középső csatorna hangját adja vissza. |
| FDL | Bal első Dolby Atmos kompatibilis hangszóró | A bal felső középső csatorna hangját adja vissza, és ezeket a hangokat a mennyezetről veri vissza. Lehetővé teszi Dolby Atmos 3D filmek hangjának lejátszását mennyezeti hangszórók felszerelése nélkül. |
| FDR | Jobb első Dolby Atmos kompatibilis hangszóró | A jobb felső középső csatorna hangját adja vissza, és ezeket a hangokat a mennyezetről veri vissza. Lehetővé teszi Dolby Atmos 3D filmek hangjának lejátszását mennyezeti hangszórók felszerelése nélkül. |
| SDL | Bal térhatású Dolby Atmos kompatibilis hangszóró | A bal felső középső csatorna hangját adja vissza, és ezeket a hangokat a mennyezetről veri vissza. Lehetővé teszi Dolby Atmos 3D filmek hangjának lejátszását mennyezeti hangszórók felszerelése nélkül. |
| SDR | Jobb oldali térhatású Dolby Atmos kompatibilis hangszóró | A jobb felső középső csatorna hangját adja vissza, és ezeket a hangokat a mennyezetről veri vissza. Lehetővé teszi Dolby Atmos 3D filmek hangjának lejátszását mennyezeti hangszórók felszerelése nélkül. |
| FHL | Bal első magassági hangszóró | Függőleges irányú hanghatásokat ad vissza a bal első magassági csatorna hangjából. |
| FHR | Jobb első magassági hangszóró | Függőleges irányú hanghatásokat ad vissza a jobb első magassági csatorna hangjából. |
