5.1 csatornás hangszórórendszer csatlakoztatása első „B” hangszórócsatlakozással

Csatlakoztassa az egyes hangszórókat a készülék hátulján lévő SPEAKERS csatlakozókhoz.

Ha nem használ hátsó térhatású hangszórókat vagy magassági / mennyezeten elhelyezett hangszórókat, a további első „B” hangszórókat a SPEAKERS SURROUND BACK/HEIGHT (FRONT B/BI-AMP/ZONE 3) csatlakozókhoz csatlakoztathatja.

A kábelek csatlakoztatása előtt feltétlenül húzza ki a hálózati tápkábelt.

A hangszórókábelek készülékhez történő csatlakoztatásának részleteit lásd: „A hangszórókábelek csatlakoztatása”.

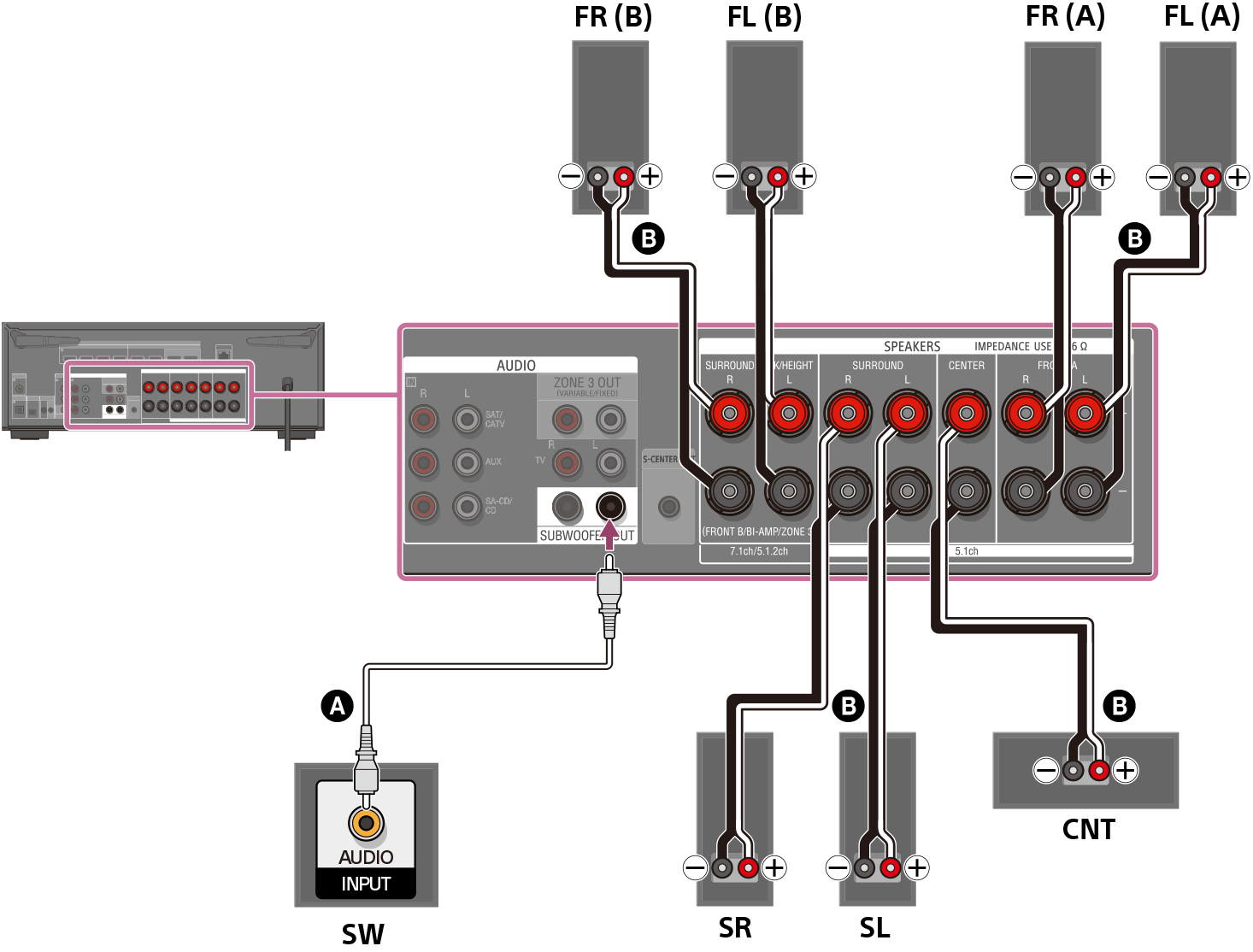

Ábra: az egyes hangszórók csatlakoztatása a készülék hátulján található hangszóró-csatlakozókhoz. Csatlakoztassa a bal és a jobb első „A” hangszórót, a bal és a jobb első „B” hangszórót, a bal és a jobb térhatású hangszórót és a centersugárzót a megfelelő hangszóró-csatlakozókhoz hangszórókábelekkel (nem tartozék). Csatlakoztassa a mélysugárzót a SUBWOOFER OUT csatlakozóhoz egy monó audiokábellel (nem tartozék).

Mono audiokábel (nem tartozék)

Hangszórókábel (nem tartozék)

Ha csatlakoztatta az első „B” hangszórókat, állítsa a [Speaker Settings] / [Manual Speaker Settings] / [Speaker Pattern] opciót [Front B] értékre.

A készülék SPEAKERS gombjának megnyomásával kiválaszthatja a használni kívánt első hangszórórendszert.

Megjegyzés

  • 6 ohm és 16 ohm közötti névleges impedanciájú hangszórókat csatlakoztasson.
  • Ha telepítette és csatlakoztatta a hangszórókat, feltétlenül válassza ki a kívánt hangszóró-elrendezést a [Speaker Settings] / [Manual Speaker Settings] / [Speaker Pattern] pontban.
  • A [Surround Back Speaker Assign] lehetőség csak akkor választható, ha a hangszóró-elrendezés úgy van beállítva, hogy nincsenek hátsó és magassági / mennyezeten elhelyezett térhatású hangszórók.
