Conectarea sistemului de difuzoare cu 7.1 canale utilizând difuzoare spate surround

Conectați fiecare difuzor la terminalele SPEAKERS din partea din spate a unității.

Înainte de conectarea cablurilor, trebuie să deconectați cablul de alimentare c.a.

Pentru detalii despre conectarea cablurilor difuzorului la unitate, consultați „Conectarea cablurilor difuzoarelor”.

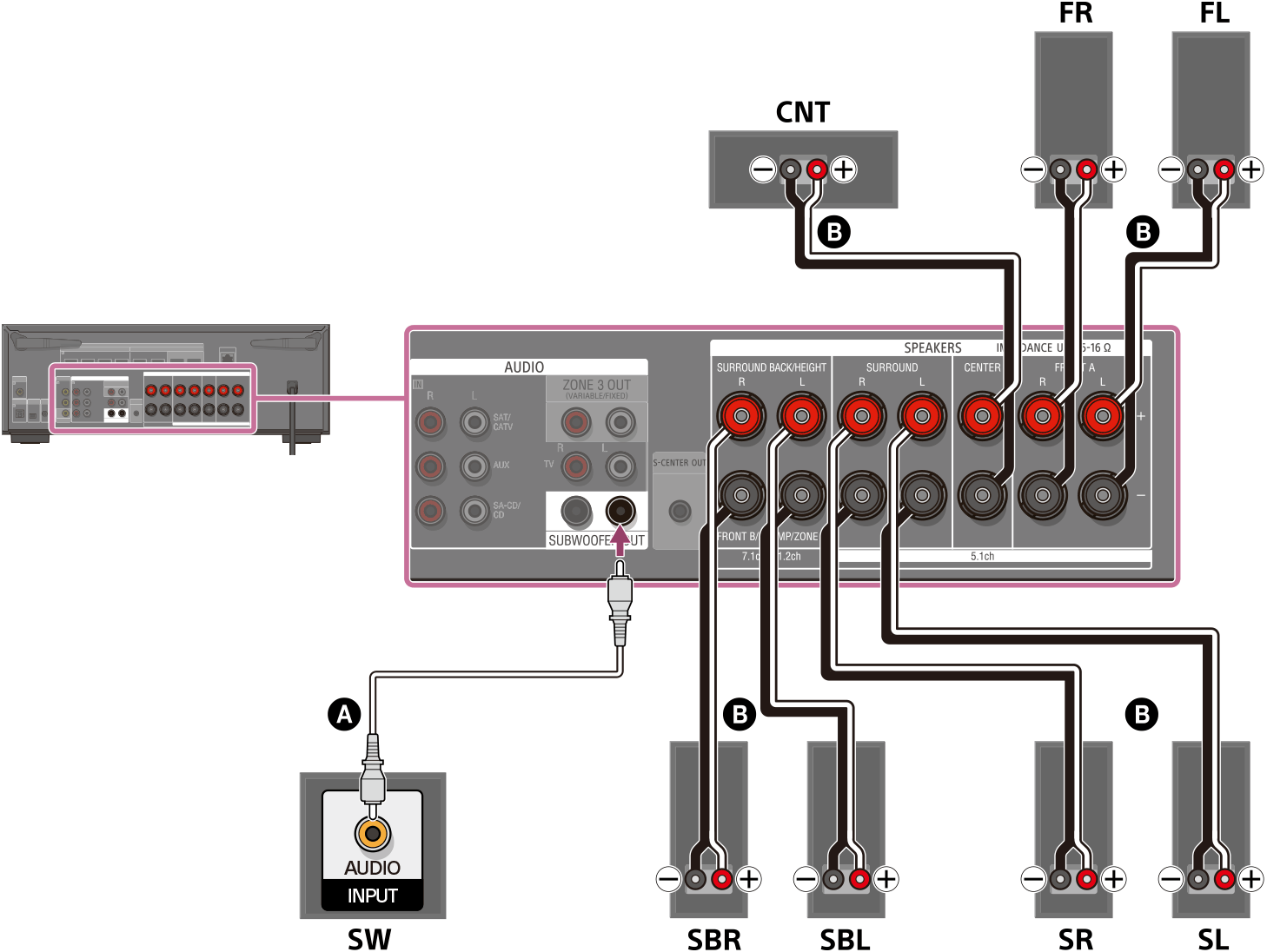

Ilustrație a conectării fiecărui difuzor la terminalele difuzoarelor din partea din spate a unității. Conectați difuzoarele frontale stânga și dreapta, difuzoarele surround stânga și dreapta, difuzoarele spate surround stânga și dreapta și difuzorul din centru la terminalele difuzoarelor respective utilizând cablurile de difuzor (neincluse). Conectați subwooferul la terminalul SUBWOOFER OUT cu ajutorul unui cablu audio mono (neinclus).

Cablu audio mono (neinclus)

Cablu difuzor (neinclus)

Notă

  • Conectați difuzoarele cu o impedanță nominală între 6 ohmi și 16 ohmi.
  • După ce ați instalat și conectat difuzoarele, selectați modelul de difuzor pe care doriți să îl utilizați din [Speaker Pattern] din [Manual Speaker Settings] din [Speaker Settings].
