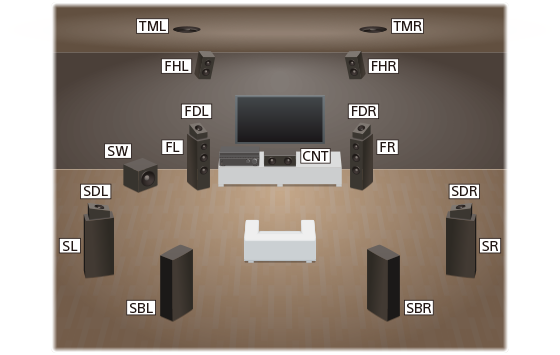

Exemplu de instalare a difuzorului
Puteți conecta până la 7 difuzoare și 2 subwoofere la această unitate. Așezați difuzoarele și subwooferele în funcție de sistemul de difuzoare preferat.
Sugestie
- Deoarece subwooferul (SW) nu emite semnale foarte direcționale, îl puteți plasa oriunde doriți.
| Abrevieri utilizate în ilustrații | Denumire difuzor | Funcții |
|---|---|---|
| FL | Difuzorul din stânga față | Produce sunete de la canalul din stânga față. |
| FR | Difuzorul din dreapta față | Produce sunete de la canalul din dreapta față. |
| CNT | Difuzorul din centru | Produce sunete vocale din canalul central. |
| SL | Difuzorul din stânga surround | Produce sunete de la canalul din stânga surround. |
| SR | Difuzorul din dreapta surround | Produce sunete de la canalul din dreapta surround. |
| SBL | Difuzorul din stânga spate surround | Produce sunete de la canalul din stânga spate surround. |
| SBR | Difuzorul din dreapta spate surround | Produce sunete de la canalul din dreapta spate surround. |
| SW | Subwoofer | Produce sunete de canal LFE (efect de frecvență joasă) și amplifică părțile de bas ale altor canale. |
| TML | Difuzorul din stânga, centru, sus | Produce sunete de la canalul din stânga, centru, sus. |
| TMR | Difuzorul din dreapta, centru, sus | Produce sunete de la canalul din dreapta, centru, sus. |
| FDL | Difuzorul din stânga activat Dolby Atmos față | Produce sunete de la canalul din stânga centru, sus și reflectă aceste sunete din tavan. Permite redarea sunetelor filmelor Dolby Atmos 3D fără a fi necesar să instalați difuzoare în tavan. |
| FDR | Difuzorul din dreapta activat Dolby Atmos față | Produce sunete de la canalul din dreapta centru, sus și reflectă aceste sunete din tavan. Permite redarea sunetelor filmelor Dolby Atmos 3D fără a fi necesar să instalați difuzoare în tavan. |
| SDL | Difuzorul din stânga activat Dolby Atmos surround | Produce sunete de la canalul din stânga centru, sus și reflectă aceste sunete din tavan. Permite redarea sunetelor filmelor Dolby Atmos 3D fără a fi necesar să instalați difuzoare în tavan. |
| SDR | Difuzorul din dreapta activat Dolby Atmos surround | Produce sunete de la canalul din dreapta centru, sus și reflectă aceste sunete din tavan. Permite redarea sunetelor filmelor Dolby Atmos 3D fără a fi necesar să instalați difuzoare în tavan. |
| FHL | Difuzorul din stânga sus, față | Produce efecte sonore verticale de la canalul stânga de sus, față. |
| FHR | Difuzorul din dreapta sus, față | Produce efecte sonore verticale de la canalul dreapta de sus, față. |
