Conectarea sistemului de difuzoare cu 5.1 canale cu conexiune bi-amplificator
Puteți îmbunătăți calitatea sunetului difuzoarelor frontale conectând separat amplificatoarele încorporate la difuzoare și amplificatoare, într-o configurație de amplificator bi-amplificator.
Dacă nu utilizați difuzoare spate surround sau difuzoare de la înălțime/suspendate, puteți conecta difuzoarele frontale la terminalele SPEAKERS SURROUND BACK/HEIGHT (FRONT B/BI-AMP/ZONE 3)printr-o conexiune bi-amplificator.
Înainte de conectarea cablurilor, trebuie să deconectați cablul de alimentare c.a.
Pentru detalii despre conectarea cablurilor difuzorului la unitate, consultați „Conectarea cablurilor difuzoarelor”.

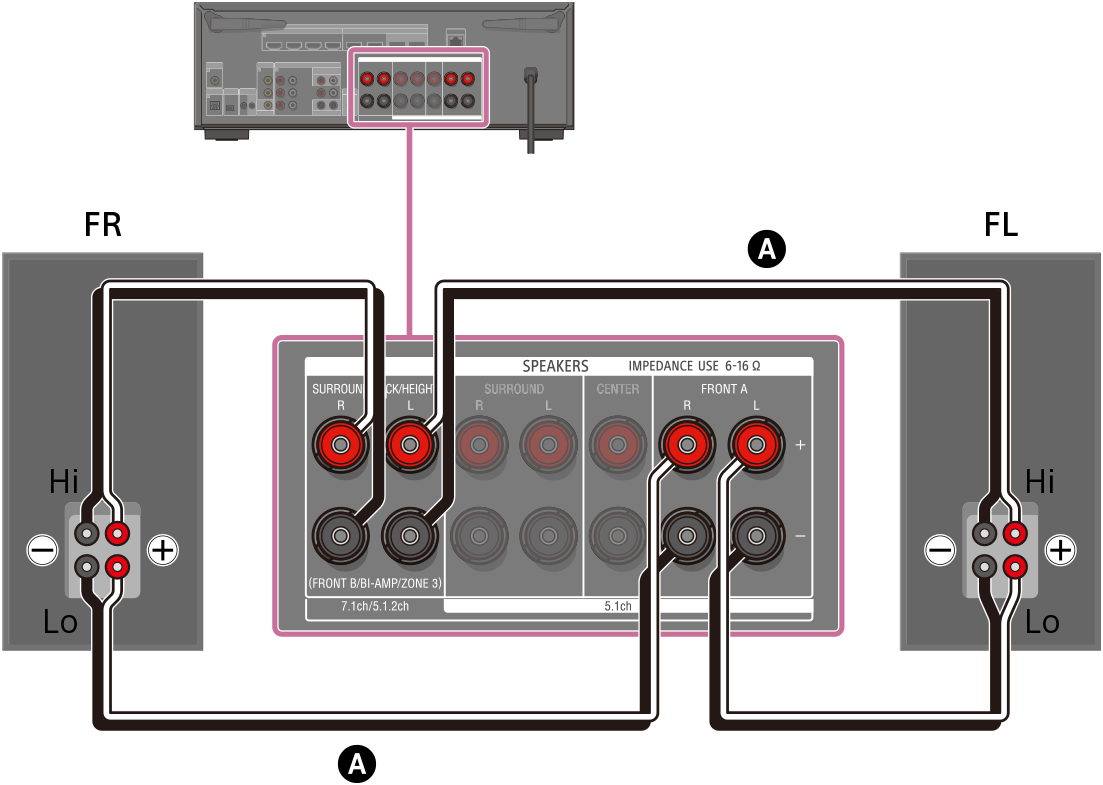

Conectarea difuzoarelor frontale cu conexiune bi-amplificator
Conectați mufele din partea Lo (sau Hi) a difuzoarelor frontale la terminalele SPEAKERS FRONT A și conectați mufele din partea Hi (sau Lo) a difuzoarelor frontale la terminalele SPEAKERS SURROUND BACK/HEIGHT (FRONT B/BI-AMP/ZONE 3) ale unității.
Pentru a evita defectarea unității, asigurați-vă că accesoriile metalice ale Hi/Lo fixate la difuzoare au fost scoase din difuzoare.
Cablu difuzor (neinclus)

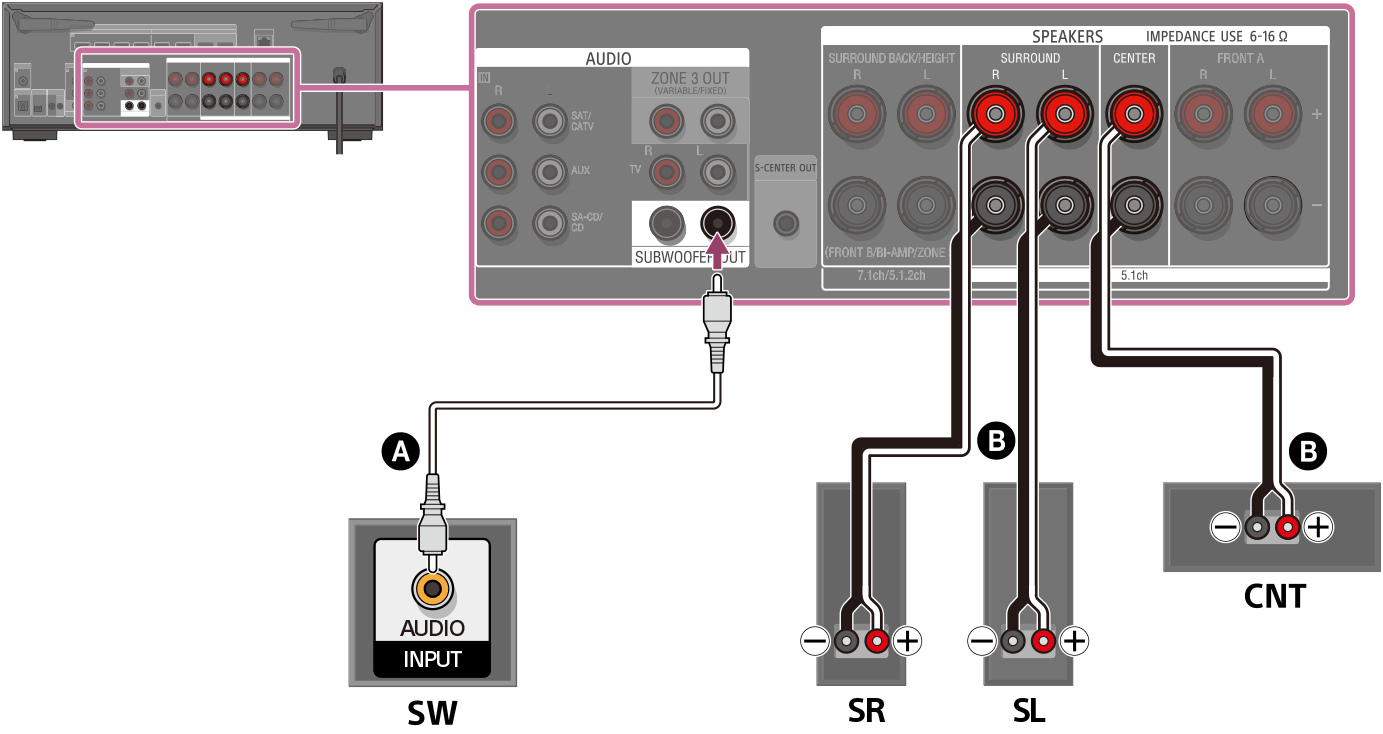

Conectarea altor difuzoare decât cele frontale
Conectați difuzoarele surround S și surround D la terminalele SPEAKERS SURROUND ale unității, conectați difuzorul din centru la terminalele SPEAKERS CENTER ale unității și conectați subwooferul la terminalul SUBWOOFER OUT al unității.
Cablu audio mono (neinclus)
Cablu difuzor (neinclus)
Pentru a evita defectarea unității, asigurați-vă că accesoriile metalice ale Hi/Lo fixate la difuzoare au fost scoase din difuzoare. După ce ați realizat conexiunea, setați [Surround Back Speaker Assign] în [Manual Speaker Settings] din [Speaker Settings] la [BI-AMP].
Notă
- Conectați difuzoarele cu o impedanță nominală între 6 ohmi și 16 ohmi.
- După ce ați instalat și conectat difuzoarele, selectați modelul de difuzor dorit utilizând [Speaker Pattern] în [Manual Speaker Settings] din [Speaker Settings].
- Puteți seta [Surround Back Speaker Assign] numai dacă modelul difuzoarelor este setat la o setare care nu are difuzoare spate și la înălțime/suspendate surround.
