Montáž ve svislé poloze na vysokém, pevném místě
Toto téma popisuje postup při montáži jednotky ve svislé poloze na vysoké místo pomocí stropního držáku (CIB-PCM1 (volitelné)).
- Montáž jednotky na vysoko umístěné místo si objednejte u profesionálního dodavatele.
- Při montáži na vysoko umístěné místo se ujistěte, že upevňovací povrch a montážní materiál (s výjimkou příslušenství) unesou 200 kg nebo vyšší hmotnost a namontujte jednotku tak, jak je popsáno v této příručce nápovědy. Pokud není montáž dostatečně pevná, jednotka může spadnout a způsobit těžké zranění.
- Připojte dodané ocelové lanko ochrany proti pádu ke stropnímu držáku CIB-PCM1 (volitelně), aby nedošlo k pádu jednotky.
- Při montáži jednotky na vysoko umístěné místo jednou za rok zkontrolujte, zda se upevnění neuvolnilo. Zkraťte interval kontroly podle podmínek použití.
Poznámka k instalaci
- Abyste ochránili objektiv a blok konektoru objektivu jednotky, ponechte kryt objektivu a kryt jednotky nasazené, dokud nenasadíte samotný objektiv.
- Nedržte během práce jednotlivé součásti objektivu, aby nedošlo k poruše objektivu.
- Nedržte během práce hlavu kamery, aby nedošlo k poruše jednotky.
-
Zkontrolujte upevňovací příslušenství pro vysoko umístěné místo a montážní prostor.
Sada stropního držáku CIB-PCM1 (volitelně)
Než začnete, zkontrolujte, zda máte následující součásti.
- Držák těla (1)
- Stropní držák (1)
- Kryt uvolňovacího tlačítka objektivu (1)
- Drátěné lano proti pádu (1)
- Šrouby +PSW M3×8 (9)
- Šroub z nerezové oceli pro ocelové lanko ochrany proti pádu +PSW M4×8 (1)
Poznámka
- Ocelové lanko ochrany proti pádu je navrženo tak, aby při zavěšení drželo jednotku. Nezatěžujte jej žádnou jinou zátěží než je hmotnost jednotky.
Montážní prostor
Postupujte podle níže uvedeného výkresu, stanovte montážní umístění a směru a zvažte prostor potřebný pro otáčení objektivu a kabeláže na zadní straně jednotky.

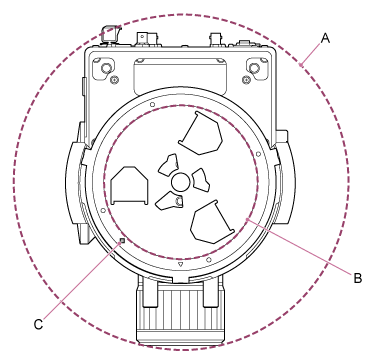

A: Rozsah pohybu hlavy kamery (například SEL70200GM2 (s připojeným SEL20TC): Ø370)
B: Stropní držák (otvor v upevňovacím povrchu (Ø150))
C: Vyrovnávací otvor montáže
Poznámka
- Namontujte jednotku na stabilní místo, které není vystaveno vibracím. Místa s vibracemi mohou způsobit vibrace obrazu.
- Pokud musí být jednotka namontována na nakloněném povrchu, udržujte ji v rozmezí ±15° od vodorovné roviny a proveďte opatření, aby nedošlo k pádu jednotky.
-
Posuňte zamykací páku posunu/naklápění do polohy LOCK pro uzamčení posunu/naklápění hlavy kamery.
Poznámka
- Pokud se posun/naklápění hlavy kamery nearetuje, když je zamykací páka v poloze LOCK, pohybujte hlavou kamery ručně, dokud se nezajistí v požadované poloze.
-
Připevněte držák těla ke spodní straně jednotky pomocí šesti dodaných šroubů (M3×8).
Použijte dodané šrouby. Použití jiných šroubů než dodaných šroubů může poškodit vnitřek jednotky.
-
Připojte ocelové lanko ochrany proti pádu k držáku těla.

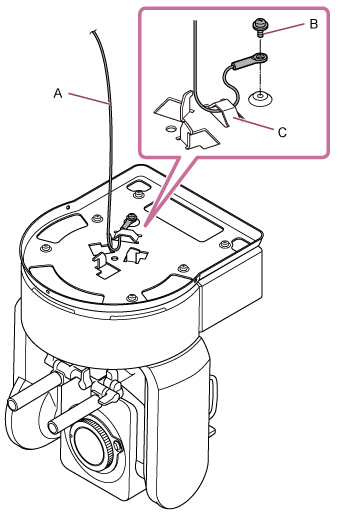

A: Dodávané ocelové lanko
B: Dodávaný křížový šroub (M4×8)
C: Smyčka ocelového lanka
Použijte dodaný šroub. Použití jiného šroubu než dodaného může snížit účinnost funkce ocelového lanka.
-

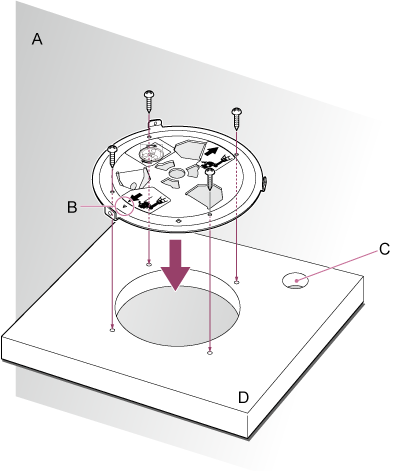

Připevněte stropní držák k povrchu, například k polici, kde bude jednotka namontována.
A: Zeď
B: Značka △ (směr kamery vpřed)
C: Otvor pro připojení lanek
D: Police nebo jiný upevňovací povrch
-
Připojte ocelové lanko ochrany proti pádu k místu v blízkosti upevňovacího povrchu.
Použijte šroub s vnitřním šestihranem M5 (3/16 palce) (volitelně) a připevněte jej k předmětu v blízkosti police nebo povrchu, ke kterému je připevněn stropní držák.

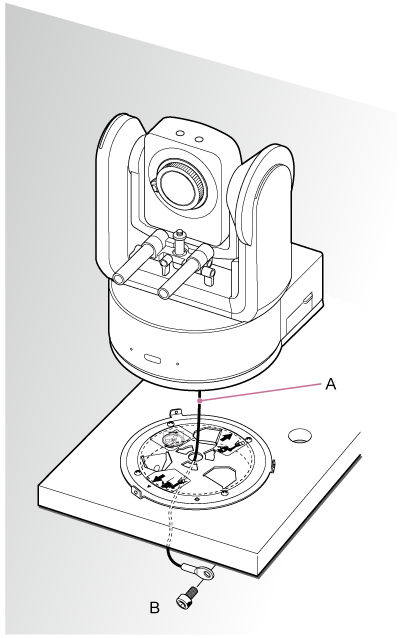

A: Ocelové lanko
B: Šroub s vnitřním šestihranem (M5, 3/16 palce)
-
Vyrovnejte otvor pro 〇 šroub na přední straně držáku karoserie s otvorem ◇ na stropním držáku, zasuňte jednotku a dočasně upevněte držák těla ve stropním držáku otáčením jednotky po směru hodinových ručiček.
A: Otvor 〇
B: Otvor ◇
-
Připevněte držák těla a stropní držák pomocí tří dodaných šroubů zámku otáčení (M3×8).
-
Zkontrolujte stav upevnění.
Konkrétně zkontrolujte následující položky.
- Upevňovací šrouby jsou správně připevněny.
- Ocelové lanko ochrany proti pádu je správně připevněno a není zkroucené.
- Jednotka je namontována ve vodorovné poloze (bez náklonu nebo kývání).
- Jednotka se při otočení volně neotáčí.
Pak nasaďte objektiv. Viz část „Upevnění objektivu“, která zohledňuje informace v části „Bezpečnostní opatření při upevnění/sejmutí objektivu“, „Kontrola spínačů objektivu“ a „Bezpečnostní opatření při použití objektivu s proměnlivou ohniskovou vzdáleností“.
Poznámka
-
Po nasazení objektivu zkontrolujte, zda je objektiv bezpečně připevněn.
Objektiv nemá žádnou ochranu proti pádu. Společnost Sony nemůže převzít žádnou odpovědnost za vypadnutí objektivu z jednotky.
