Montáž na strop

Toto téma popisuje postup při montáži jednotky na strop pomocí stropního držáku (CIB-PCM1 (volitelné)).

  • Montáž jednotky na strop si objednejte u profesionálního dodavatele.
  • Při montáži na strop se ujistěte, že upevňovací povrch a montážní materiál (s výjimkou příslušenství) unesou 200 kg nebo vyšší hmotnost a namontujte jednotku tak, jak je popsáno v této příručce nápovědy. Pokud není montáž dostatečně pevná, jednotka může spadnout a způsobit těžké zranění.
  • Připojte dodané ocelové lanko ochrany proti pádu ke stropnímu držáku CIB-PCM1 (volitelně), aby nedošlo k pádu jednotky.
  • Při montáži jednotky na strop jednou za rok zkontrolujte, zda se upevnění neuvolnilo. Zkraťte interval kontroly podle podmínek použití.

Poznámka k instalaci

  • Abyste ochránili objektiv a blok konektoru objektivu jednotky, ponechte kryt objektivu a kryt jednotky nasazené, dokud nenasadíte samotný objektiv.
  • Nedržte během práce jednotlivé součásti objektivu, aby nedošlo k poruše objektivu.
  • Nedržte během práce hlavu kamery, aby nedošlo k poruše jednotky.
  1. Zkontrolujte upevňovací příslušenství pro strop a montážní prostor.

    Sada stropního držáku CIB-PCM1 (volitelně)

    Než začnete, zkontrolujte, zda máte následující součásti.

    • Držák těla (1)
    • Stropní držák (1)
    • Kryt uvolňovacího tlačítka objektivu (1)
    • Drátěné lano proti pádu (1)
    • Šrouby +PSW M3×8 (9)
    • Šroub z nerezové oceli pro ocelové lanko ochrany proti pádu +PSW M4×8 (1)

    Poznámka

    • Ocelové lanko ochrany proti pádu je navrženo tak, aby při zavěšení drželo jednotku. Nezatěžujte jej žádnou jinou zátěží než je hmotnost jednotky.

    Montážní prostor

    Postupujte podle níže uvedeného výkresu, stanovte montážní umístění a směru a zvažte prostor potřebný pro otáčení objektivu a kabeláže na zadní straně jednotky.

    A: Rozsah pohybu hlavy kamery (například SEL70200GM2 (s připojeným SEL20TC): Ø370)

    B: Stropní držák (otvor na straně stropu (Ø150))

    C: Vyrovnávací otvor montáže

    Poznámka

    • Namontujte na strop (například beton) s dostatečnou pevností.
    • Pro montáž jednotky na strop s nedostatečnou pevností zajistěte dostatečnou výztuhu.
    • Namontujte jednotku na stabilní místo, které není vystaveno vibracím. Místa s vibracemi mohou způsobit vibrace obrazu.
    • Pokud musí být jednotka namontována na nakloněném povrchu, udržujte ji v rozmezí ±15° od vodorovné roviny a proveďte opatření, aby nedošlo k pádu jednotky.
    • Strana naproti otvoru △ na stropním držáku je směr snímání (přední strana kamery).
  2. Posuňte zamykací páku posunu/naklápění do polohy UNLOCK pro odemčení hlavy kamery o 180° ve směru naklápění.
  3. Posuňte zamykací páku posunu/naklápění do polohy LOCK pro uzamčení posunu/naklápění hlavy kamery.

    Hlava kamery otočená o 180°

    Poznámka

    • Pokud se posun/naklápění hlavy kamery nearetuje, když je zamykací páka v poloze LOCK, pohybujte hlavou kamery ručně, dokud se nezajistí v požadované poloze.
  4. Připevněte držák těla ke spodní straně jednotky pomocí šesti dodaných šroubů (M3×8).

    Použijte dodané šrouby. Použití jiných šroubů než dodaných šroubů může poškodit vnitřek jednotky.

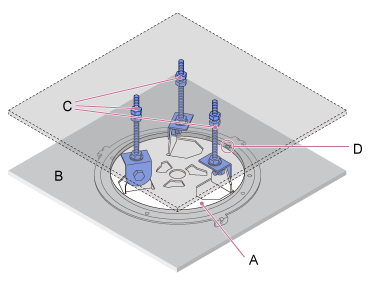

  5. Připevněte stropní držák k upevňovací desce (volitelně) a poté desku připevněte ke stropu.

    A: Stropní držák

    B: Strop

    C: Upevňovací deska

    D: Otvor △

    Upevněte držák podle orientace stropního držáku

    Povšimněte si, že při montáži na strop se přední část kamery nachází na opačné straně stropního držáku ve srovnání s běžnou montáží ve svislé poloze. Upevněte správně podle schématu znázorňujícího směr montáže.

    A: Směr vpřed pro svislou montáž (orientace otvoru △)

    B: Směr vpřed pro montáž na strop

    Poznámka

    • V odpovědnosti zákazníka je materiál upevňovacího povrchu.

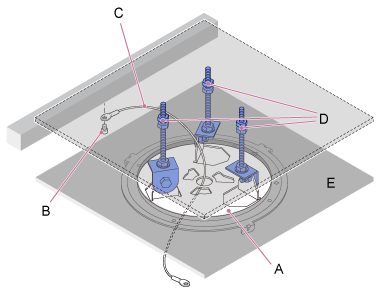

  6. Připojte ocelové lanko ochrany proti pádu ke stropu.

    A: Stropní držák

    B: Šroub s vnitřním šestihranem (M5, 3/16 palce)

    C: Ocelové lanko (součást dodávky)

    D: Upevňovací deska

    E: Strop

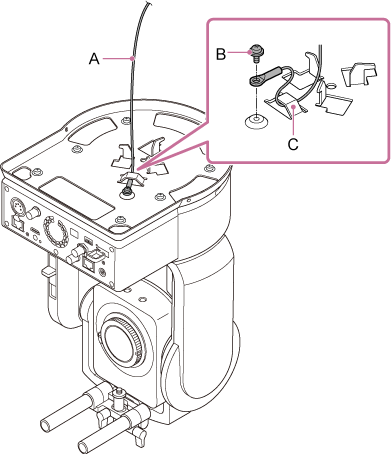

  7. Protáhněte ocelové lanko ochrany proti pádu otvorem ve středu stropního držáku a připojte jej k držáku těla.

    Veďte ocelové lanko ochrany proti pádu kovovou smyčkou ocelového lanka v držáku těla a řádně jej připevněte k držáku pomocí dodaného šroubu z nerezové oceli (M4×8).

    A: Dodávané ocelové lanko

    B: Dodávaný křížový šroub (M4×8)

    C: Smyčka ocelového lanka

    Použijte dodaný šroub. Použití jiného šroubu než dodaného může snížit účinnost funkce ocelového lanka.

    Poznámka

    • Doporučujeme, aby jednotku držela jedna osoba, jak je znázorněno na následujícím obrázku, zatímco jiná osoba ji bude upevňovat.

    • Při montáži jednotky nedržte hlavu kamery ani držák objektivu. V případě upuštění nebo pádu jednotky hrozí nebezpečí poškození nebo zranění.
    • Při zapojení dbejte na to, aby elektrické konektory a kabely nebyly zkratovány ocelovým lankem ochrany proti pádu.
    • Držák může nést zavěšenou hmotnost až 8,8 kg (včetně objektivu). Aby nedošlo k pádu jednotky, nepřekračujte maximální očekávanou hmotnost.

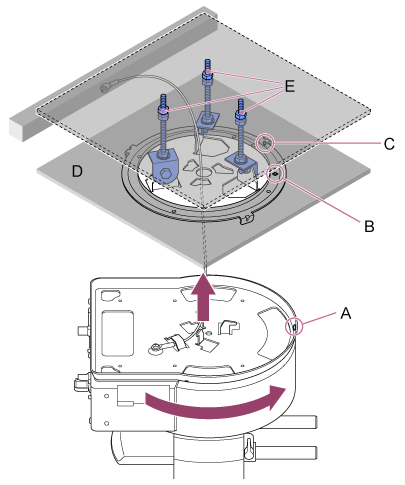

  8. Vyrovnejte otvor pro šroub (A) na držáku těla s otvorem ◇ (B) na stropním držáku, zasuňte jednotku a otáčejte jí asi o 60 stupňů po směru hodinových ručiček, dokud se nevyrovná otvor pro šroub (A) a otvor pro šroub (C).

    A: Otvor pro šroub na držáku těla

    B: Otvor pro šroub na stropním držáku (otvor ◇)

    C: Otvor pro šroub

    D: Strop

    E: Upevňovací deska

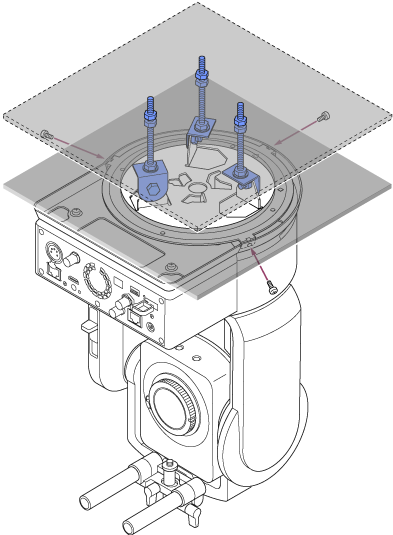

  9. Připevněte držák těla a stropní držák pomocí tří dodaných šroubů zámku otáčení (M3×8).

  10. Zkontrolujte stav upevnění.

    Konkrétně zkontrolujte následující položky.

    • Upevňovací šrouby jsou správně připevněny.
    • Ocelové lanko ochrany proti pádu je správně připevněno a není zkroucené.
    • Jednotka je namontována ve vodorovné poloze (bez náklonu nebo kývání).
    • Jednotka se při otočení volně neotáčí.

Pak nasaďte objektiv. Viz část „Upevnění objektivu“, která zohledňuje informace v části „Bezpečnostní opatření při upevnění/sejmutí objektivu“, „Kontrola spínačů objektivu“ a „Bezpečnostní opatření při použití objektivu s proměnlivou ohniskovou vzdáleností“.

Poznámka

  • Pro správné ovládání posunu/naklápění, když je jednotka namontována na stropě, nastavte možnost [Pan-Tilt] > [Direction] > [Ceiling] na hodnotu [On] ve webové nabídce.

  • Po nasazení objektivu zkontrolujte, zda je objektiv bezpečně připevněn.

    Objektiv nemá žádnou ochranu proti pádu. Společnost Sony nemůže převzít žádnou odpovědnost za vypadnutí objektivu z jednotky.
