Konfigurace počátečního nastavení seřízení obrazu PTZ

Toto téma popisuje postup konfigurace počátečního nastavení seřízení obrazu PTZ.

  1. Stiskněte kartu [PTZ AFR Settings].

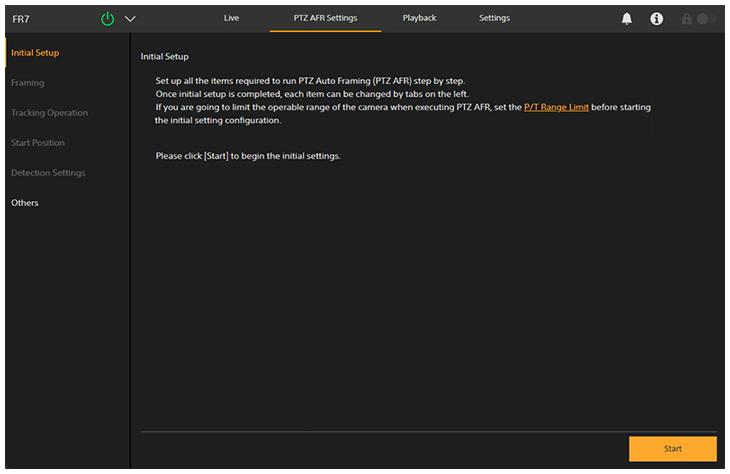

    Zobrazí se obrazovka [Initial Setup] nastavení PTZ AFR.

  2. Zkontrolujte popis na obrazovce a stiskněte tlačítko [Start].

    Tip

    • Tlačítko [Start] se zobrazí pouze při první konfiguraci nastavení.

    Začne konfigurace počátečního nastavení seřízení obrazu PTZ.

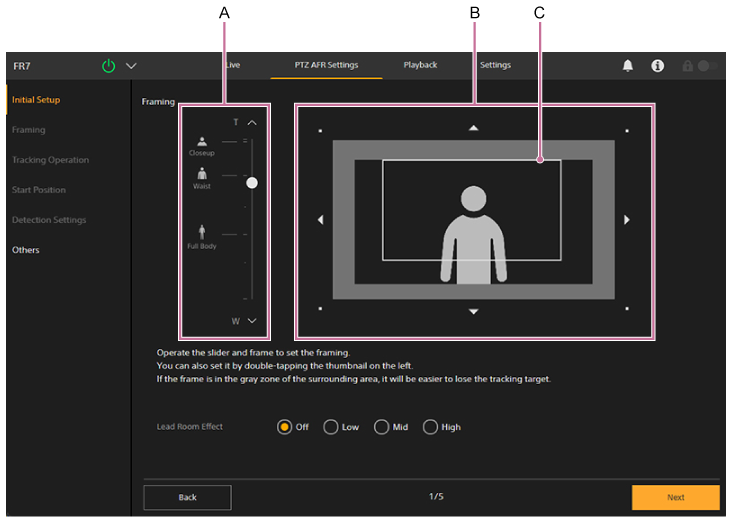

  3. Na obrazovce [Framing] nastavte požadovanou kompozici požadovaného seřízení obrazu PTZ.

    A: Posuvník velikosti lidského těla

    B: Panel nastavení kompozice

    C: Rámeček kompozice

    Nastavte velikost a polohu osoby v rámci obrazu.

    [Lead Room Effect]: Nastaví sílu efektu, který vytváří bílý prostor v kompozici na základě orientace obličeje.

    Tip

    • Dvojklikem na ikonu na levé straně posuvníku velikosti lidského těla nastavíte rámeček kompozice na velikost (poměr zoomu) a polohu osoby pro tuto ikonu.

    Poznámka

    • Pokud bílý rámeček kompozice překrývá šedou zónu, lidé pohybující se v opačném směru se snadno ztratí.
    • Pokud použijete takovou kompozici snímku, aby osoba byla velká, lidé pohybující se rychle se snadno ztratí. V takovém případě zmenšete osobu a umístěte ji tak, aby okolo ní byl dostatek prostoru k pohybu.
  4. Po dokončení konfigurace stiskněte tlačítko [Next].

    Zobrazí se další obrazovka nastavení.

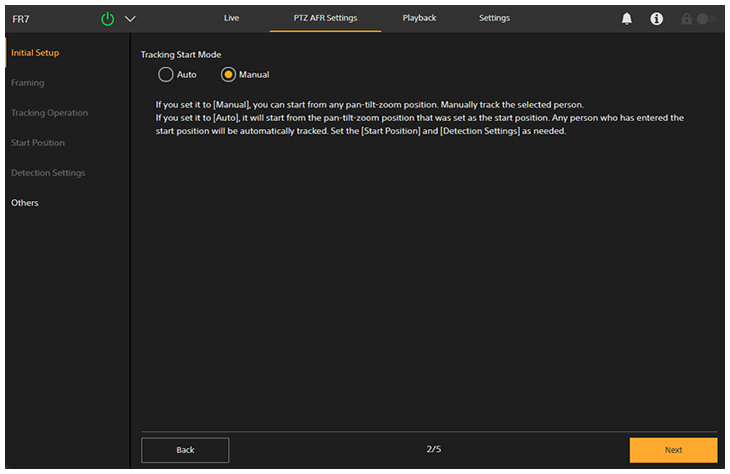

  5. Nastavte režim sledování na obrazovce [Tracking Operation].

    Nastaví režim zahájení sledování.

    • [Auto]: V tomto režimu je sledování osoby zahájeno automaticky, když osoba vstoupí do zadané oblasti detekce v zorném poli nakonfigurovaném pro polohu zahájení (režim automatického zahájení sledování). V případě výběru tohoto nastavení je nutná konfigurace na obrazovce [Start Position] a [Detection Settings].
    • [Manual]: V tomto režimu sledování nezačne, dokud ručně nezadáte osobu, která má být sledována (režim ručního zahájení sledování).
  6. Po dokončení konfigurace stiskněte tlačítko [Next].

    Zobrazí se další obrazovka nastavení.

    • Když je vybrán režim [Auto], přejděte do kroku 7.
    • Když je vybrán režim [Manual], přejděte do kroku 11.

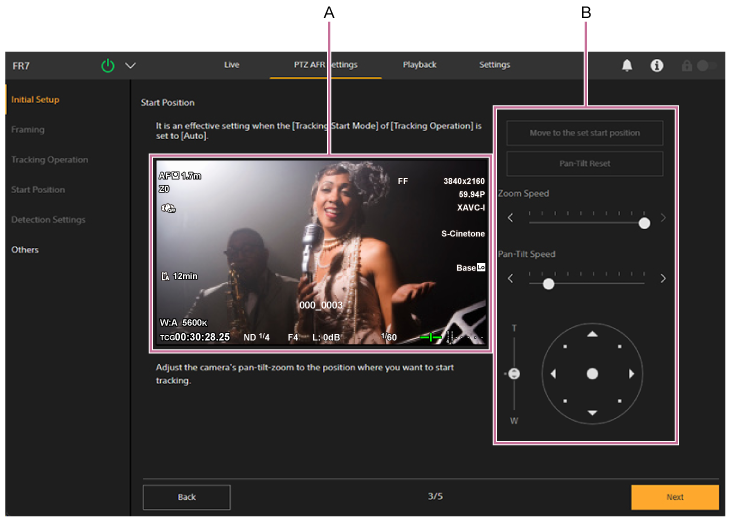

  7. Nastavte počáteční polohu pro automatické sledování na obrazovce [Start Position].

    Nakonfigurujte počáteční polohu, která se má použít, když je automatické seřízení obrazu PTZ v režimu automatického zahájení sledování. Toto nastavení není pro režim ručního zahájení sledování vyžadováno.

    Kamera se vrátí do počáteční polohy, když stisknete tlačítko (Restartovat) na obrazovce, nebo pokud se sledovaná osoba ztratí.

    A: Panel obrazu kamery

    B: Ovládací panel seřízení obrazu

    Nastavte počáteční polohu.

    • Na panelu obrazu kamery nastavte počáteční polohu s použitím ovládacího panelu seřízení obrazu, aby bylo možno posouvat, naklápět a přibližovat obraz kamery. Rychlost přechodu posunu/naklápění a zoomu můžete nastavit pomocí posuvníků.
    • Ve výchozím nastavení není tlačítko [Move to the set start position] aktivní. Aktivuje se po dokončení úvodní konfigurace. Po jeho stisknutím můžete přejít do aktuálně nakonfigurované počáteční polohy.
    • Stisknutím tlačítka [Pan-Tilt Reset] resetujte posun/naklápění. Stiskněte tlačítko, když kontrolka POWER a NETWORK na předním panelu jednotky blikají současně nebo když je v ovládacím panelu seřízení obrazu zobrazeno tlačítko [Execute Pan-Tilt Reset].

    Poznámka

    • V následujících případech bude nutná opětovná konfigurace.
      • Při změně objektivu nebo nastavení [Imager Scan Mode]
      • Když se během používání funkce Clear Image Zoom [Rec Format] > [Video Format] změní z 1920×1080 na 3840×2160
      • Když se změní nastavení [Zoom Type]
      • Když je [S&Q Motion] > [Frame Rate] nastaveno na hodnotu vyšší než 60fps
      • Když se změní [P/T Range Limit]
      • Když se změní [P/T Direction] > [Direction] > [Ceiling]
  8. Po dokončení konfigurace stiskněte tlačítko [Next].

    Zobrazí se další obrazovka nastavení.

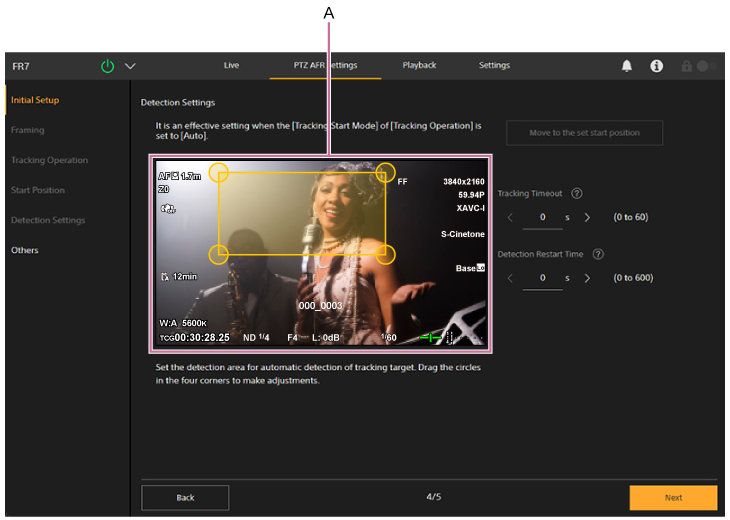

  9. Nastavte podrobná nastavení vztahující se k automatickému zahájení sledování na obrazovce [Detection Settings].

    Toto nastavení není pro režim ručního zahájení sledování vyžadováno.

    A: Panel nastavení rozsahu detekce

    Nastaví rozsah detekce pro cílovou osobu, která se má sledovat.

    • Během sledování obrazu kamery nastavte rozsah sledování přetažením kružnic ve čtyřech rozích oranžového rámečku na panelu nastavení rozsahu detekce. Osoba vstupující do tohoto rozsahu se stane cílem automatického sledování.
    • Ve výchozím nastavení není tlačítko [Move to the set start position] aktivní. Aktivuje se po dokončení úvodní konfigurace. Po jeho stisknutím můžete přejít do aktuálně nakonfigurované počáteční polohy.
    • [Tracking Timeout]: Nastavte čas pro návrat do počáteční polohy, pokud dojde ke ztrátě detekce obličeje cílové sledované osoby. Chcete-li zakázat funkci časového rámce, nastavte 0 sekund (výchozí poloha: 0 sekund). Tím se nastaví doba, než kamera automaticky zastaví sledování osoby, jejíž obličej není viditelný, např. diváka dívajícího se směrem od vás, který se mohl chybně stát cílem sledování, a vrátí se do počáteční polohy.
    • [Detection Restart Time]: Nastavte dobu mezi tím, kdy je automaticky zahájeno sledování, a tím, kdy je automaticky zahájeno znovu. Chcete-li zakázat funkci automatického restartu, nastavte 0 sekund (výchozí poloha: 0 sekund). Chcete-li přepínat cíl sledování v pravidelných intervalech během pořizování snímků a nikoli sledovat pouze konkrétní osobu, můžete nastavit dobu, kdy se sledování automaticky zastaví a se automaticky zahájí znovu.

    Poznámka

    • Po změně nastavení počáteční polohy může být nutná opětovná konfigurace.
  10. Po dokončení konfigurace stiskněte tlačítko [Next].

    Zobrazí se další obrazovka nastavení.

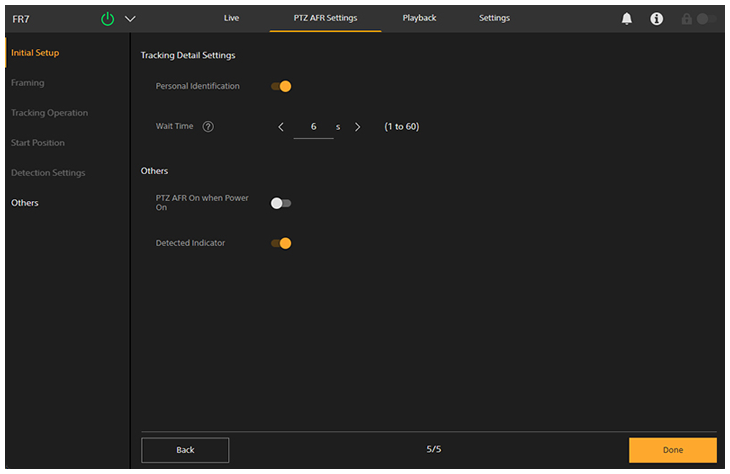

  11. Nakonfigurujte nastavení na obrazovce [Others].

    Podle potřeby nakonfigurujte následující kroky.

    • [Personal Identification]: Pro běžný provoz nastavte do polohy On. Pokud chcete, aby kamera stále automaticky sledovala někoho bez jeho identifikace, nastavte do polohy Off.
    • [Wait Time]: Nastavte dobu zastavení používání posunu/naklápění/zoomu a počkejte, kdy se cíl sledování ztratí.
    • [PTZ AFR On when Power On]: Nastavte do polohy On, aby provoz byl zahájen po zapnutí jednotky s aktivovanou funkcí automatického seřízení obrazu PTZ.
    • [Detected Indicator]: nastavte do polohy On, aby se okolo obličeje detekované osoby jako cíle nebo kandidáta pro automatické sledování zobrazil rámeček. Zobrazí se také rozsah detekce pro počáteční polohu.
  12. Po dokončení konfigurace stiskněte tlačítko [Done].

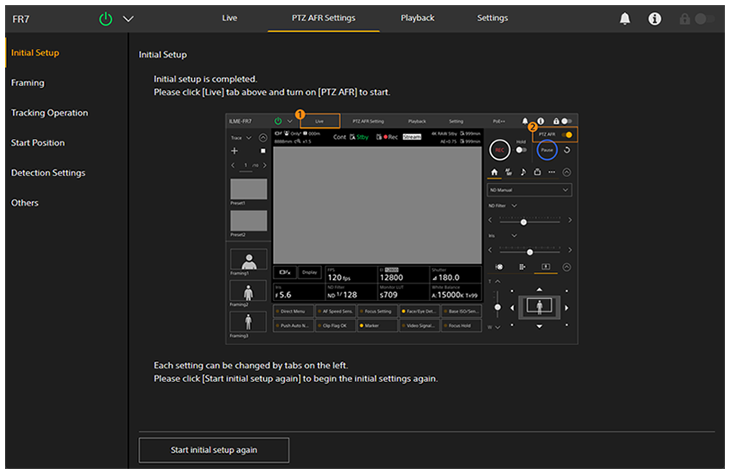

    Zobrazí se následující obrazovka dokončení.

    Konfigurace počátečního nastavení seřízení obrazu PTZ je dokončena.

Po dokončení počátečního nastavení můžete otevřít každou stránku jednotlivě z položek na levé straně obrazovky nastavení PTZ AFR. Pokud se jakékoli nastavení změní, stiskněte [OK] tlačítko na každé stránce a použijte nastavení.
