A képernyők közös területének felépítése
Ez a témakör a képernyők közös területének felépítését ismerteti.
-
A kamera neve
Itt látható a kamera neve.
A kamera neve a webes menü [Network] > [Camera Name] pontjában módosítható.
A háttérszín a külső tally jel szerint változik.
-
POWER kapcsoló
Ha be van kapcsolva az egység, itt [Power ON] látható. Az egység tápellátásának készenléti állapotba állításához nyomja meg a kapcsolót és válassza a [Power Standby] lehetőséget.

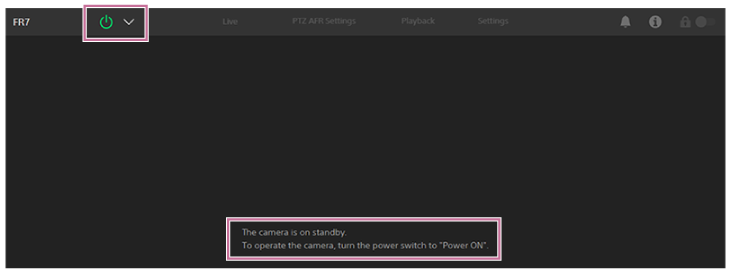

Ha itt [Power Standby] látható, az egység tápellátásának bekapcsolásához nyomja meg a kapcsolót és válassza a [Power ON] lehetőséget.
-
A működtetőképernyő-kapcsoló fülek
A kívánt működtető képernyő megjelenítéséhez nyomjon meg egy fület.
[Live] fül: az élő működtető képernyőt jeleníti meg.
[Playback] fül: a lejátszásvezérlő képernyőt jeleníti meg.
[Settings] fül: a beállító képernyőt (webes menüt) jeleníti meg.
-
Értesítési jel
Üzenet érkezésekor a jel az alábbiak szerint módosul.
(Értesítések „be”)Tegye meg a szükséges lépéseket a kamerakép-panelen megjelenő üzenet szerint.
Megjegyzés
- Nem jelennek meg az üzenetek, ha a webes menü [Monitoring] > [Output Display] > [HDMI/Stream] pontjának beállítása [Off]. Üzenetek tartalmának ellenőrzéséhez állítsa [On] értékre.
-
(Kameraállapot) gomb
A gomb megnyomása külön képernyőn megjeleníti a kamerával felvett kép/kimeneti képjel adatait, az objektív adatait és az objektívvezérlő (különtartozék) állapotát.
Az objektívvezérlővel (különtartozék) kapcsolatos értesítés esetén a jelzés az alábbiak szerint megváltozik.
-
A képernyő használatát zároló kapcsoló
(Működés feloldása): a kapcsoló balra tolása engedélyezi az élő működtető képernyő és a lejátszásvezérlő képernyő használatát.
(Működés zárolása): a kapcsoló jobbra tolása letiltja az élő működtető képernyő és a lejátszásvezérlő képernyő használatát, a véletlen működtetés megakadályozása végett.
