A PTZ automatikus keretezés kezdeti beállításainak konfigurálása

Ez a témakör a PTZ automatikus keretezés kezdeti beállításainak konfigurálását ismerteti.

  1. Nyomja meg a [PTZ AFR Settings] fület.

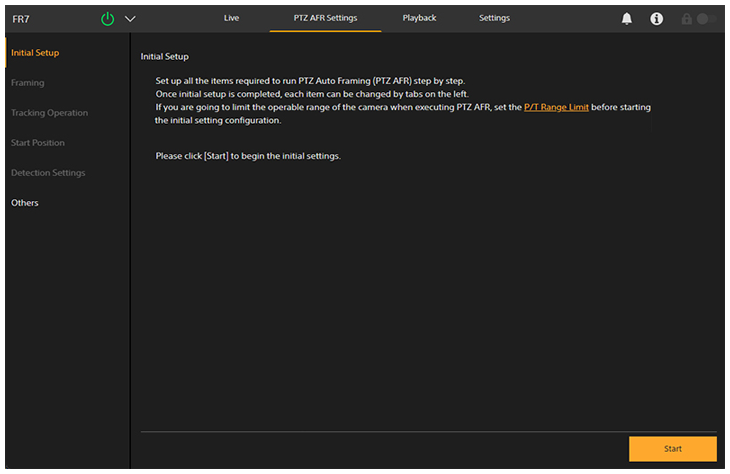

    Megjelenik a PTZ AFR beállító képernyő [Initial Setup] képernyője.

  2. Olvassa el a képernyőn megjelenő leírást, és nyomja meg a [Start] gombot.

    Tipp

    • A [Start] gomb csak akkor jelenik meg, amikor először konfigurálják a beállításokat.

    Elindul a PTZ automatikus keretezés beállításainak konfigurálása.

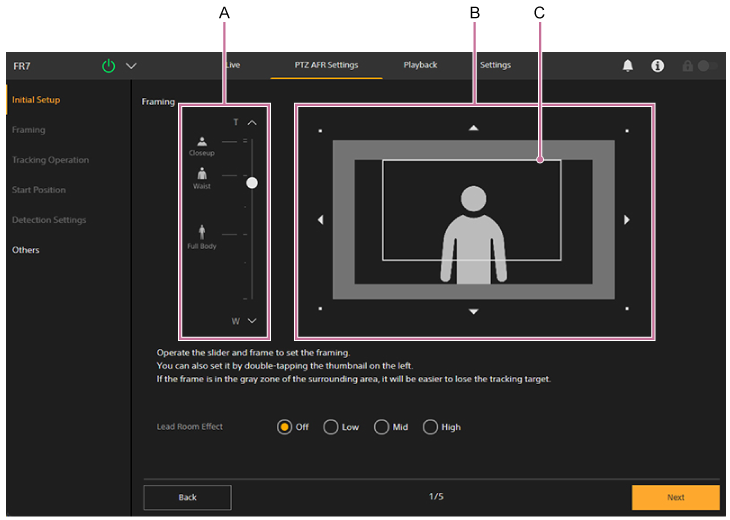

  3. Állítsa be a kívánt PTZ automatikus keretezési kompozíciót a [Framing] képernyőn.

    A: az ember testméretét állító csúszka

    B: kompozíció beállítási panel

    C: kompozíciós keret

    Állítsa be a személy méretét és helyzetét a képen.

    [Lead Room Effect]: az arc tájolásának megfelelően állítja be a kompozícióban fehér teret létrehozó hatás erősségét.

    Tipp

    • Az ember testméretét állító csúszkától balra lévő egyik ikonra való dupla kattintással a kompozíciós keretet az adott ikonhoz tartozó személy méretére (nagyítási arány) és helyére állíthatja.

    Megjegyzés

    • Ha a fehér kompozíciós keret átfedi a szürke zónát, könnyen elveszhetnek az ellenkező irányba mozgó emberek.
    • Ha úgy komponálja meg a felvételt, hogy a személy nagyméretű legyen, könnyen elveszhetnek az emberek, ha gyorsan mozognak. Ebben az esetben kicsinyítse le a személyt és helyezze el úgy, hogy legyen elég helye a mozgáshoz.
  4. Ha befejezte a konfigurálást, nyomja meg a [Next] gombot.

    Megjelenik a következő beállító képernyő.

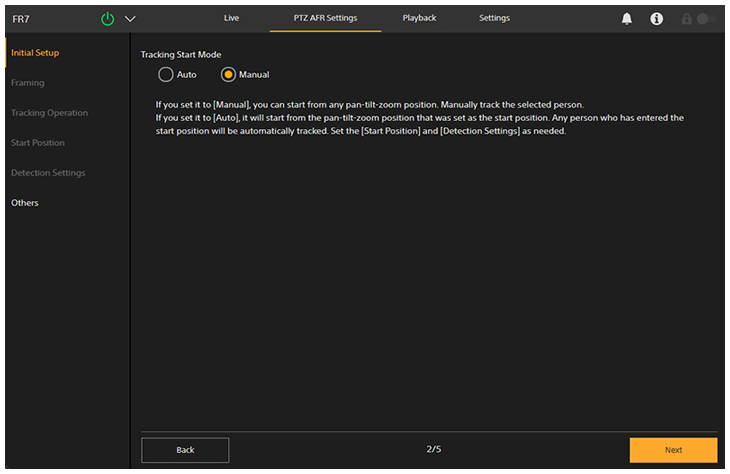

  5. Állítsa be a követési üzemmódot a [Tracking Operation] képernyőn.

    A követési üzemmód beállítása.

    • [Auto]: ebben az üzemmódban a személy követése automatikusan elindul, amikor a személy belép a megadott érzékelési területre a kezdőhelyzethez konfigurált látómezőben (a követés automatikus indításos üzemmódja). Ha ez a beállítás van kiválasztva, konfigurálást kell végezni a [Start Position] képernyőn és kötelező a [Detection Settings].
    • [Manual]: ebben az üzemmódban a követés nem indul el, amíg manuálisan ki nem jelöli a követendő személyt (a követés kézi indításos üzemmódja).
  6. Ha befejezte a konfigurálást, nyomja meg a [Next] gombot.

    Megjelenik a következő beállító képernyő.

    • Ha [Auto] a beállítás, ugorjon a 7. lépésre.
    • Ha [Manual] a beállítás, ugorjon a 11. lépésre.

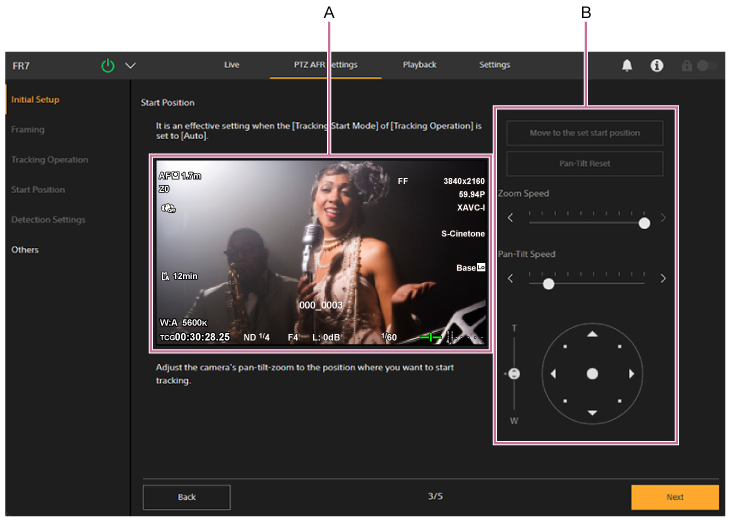

  7. Állítsa be az automatikus követés kezdőhelyzetét a [Start Position] képernyőn.

    Konfigurálja a PTZ automatikus keretezésnek a követés automatikus indításos üzemmódjában használatos kezdőhelyzetet. A követés kézi indításos üzemmódjában nem kell elvégezni ezt a beállítást.

    A kamera visszaáll a kezdőhelyzetbe, amikor megnyomja az élő működtető képernyő (Újraindítás) gombját vagy ha a követett személy követése elveszik.

    A: kamerakép-panel

    B: keretezésvezérlő panel

    Állítsa be a kezdőhelyzetet.

    • Állítsa be a kezdőhelyzetet a keretezésvezérlő panellel a kamerakép pásztázásához, döntéséhez és zoomolásához, miközben figyeli a kamera képét a kamerakép-panelen. A csúszkákkal állíthatja a pásztázás/döntés és a zoom átállás gyorsaságát.
    • A [Move to the set start position] gomb alapértelmezésben le van tiltva. A kezdeti konfiguráció befejezése után aktiválódik. Megnyomásával átléphet a pillanatnyilag konfigurált kezdőhelyzetbe.
    • A pásztázás/döntés visszaállításához nyomja meg a [Pan-Tilt Reset] gombot. Akkor nyomja meg ezt a gombot, amikor egyszerre villog a POWER jelzőlámpa és a NETWORK jelzőlámpa az egység előlapján, vagy ha az [Execute Pan-Tilt Reset] látható a keretezésvezérlő panelen.

    Megjegyzés

    • A következő esetekben kell új konfigurálást végezni.
      • Az objektív cseréjekor vagy a [Imager Scan Mode] beállítás módosításakor
      • Amikor a [Rec Format] > [Video Format] 1920×1080-ról 3840×2160-ra változik a Clear Image Zoom művelet során
      • A [Zoom Type] beállítás módosítása esetén
      • Az [S&Q Motion] > [Frame Rate] 60fps feletti értékre állításakor
      • A [P/T Range Limit] módosítása esetén
      • A [P/T Direction] > [Direction] > [Ceiling] módosítása esetén
  8. Ha befejezte a konfigurálást, nyomja meg a [Next] gombot.

    Megjelenik a következő beállító képernyő.

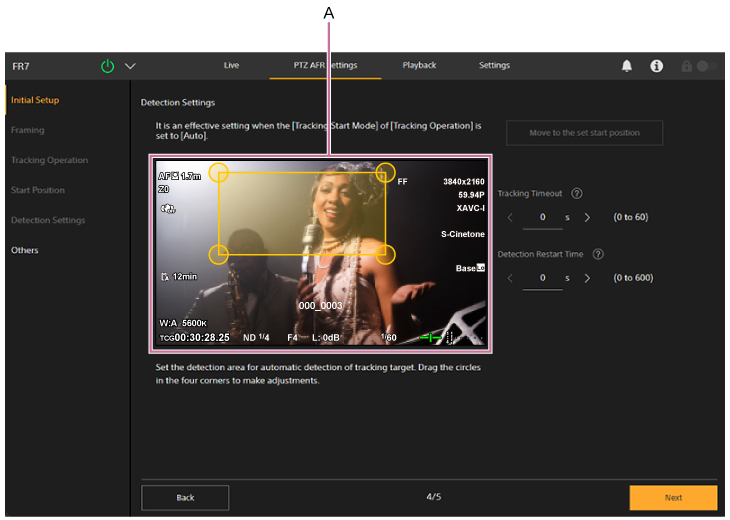

  9. Állítsa be az automatikus követés indításával kapcsolatos részletes beállításokat a [Detection Settings] képernyőn.

    A követés kézi indításos üzemmódjában nem kell elvégezni ezt a beállítást.

    A: az észlelési tartományt állító panel

    A követendő célszemély észlelési tartományának beállítására szolgál.

    • A követési tartományt az észlelési tartomány állítópanelén levő narancssárga keret négy sarkán lévő körök húzásával állítsa be, miközben figyeli a kamera képét. Az e tartományba lépő személy az automatikus követés célpontjává válik.
    • A [Move to the set start position] gomb alapértelmezésben le van tiltva. A kezdeti konfiguráció befejezése után aktiválódik. Megnyomásával átléphet a pillanatnyilag konfigurált kezdőhelyzetbe.
    • [Tracking Timeout]: itt adható meg a kezdőhelyzetbe visszatérés ideje ha elveszett a követési célpont arcának észlelése. Állítsa 0 másodpercre az időkorlát funkció letiltásához (alapértelmezett értéke: 0 másodperc). Ez a paraméter állítja be azt az időt, amíg a kamera automatikusan leállítja egy olyan személy követését, akinek az arca nem látható (például egy Öntől elforduló néző, aki tévedésből követési célponttá válhat), és visszatér a kezdőhelyzetbe.
    • [Detection Restart Time]: az automatikus követés elindulása és az automatikus újraindulása közötti időt szabja meg. Állítsa 0 másodpercre az automatikus újraindítási funkció letiltásához (alapértelmezett értéke: 0 másodperc). Ha a követési célpontot rendszeres időközönként váltogatni szeretné a felvételkészítés során (ahelyett, hogy csak egy adott személyt követne), beállíthat egy időközt, amelynek leteltével a követés automatikusan leáll, majd automatikusan újraindul.

    Megjegyzés

    • Újrakonfigurálást kell végezni, ha a kezdőhelyzet beállítása megváltozik.
  10. Ha befejezte a konfigurálást, nyomja meg a [Next] gombot.

    Megjelenik a következő beállító képernyő.

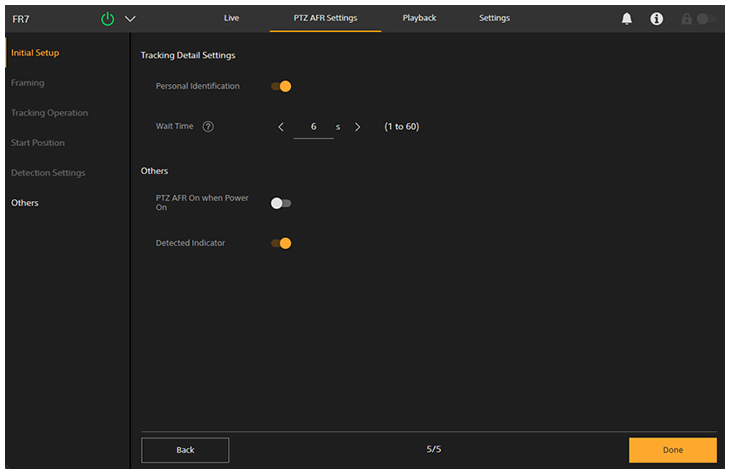

  11. Konfigurálja a beállításokat az [Others] képernyőn.

    Konfigurálja a következő beállításokat, ha szükséges.

    • [Personal Identification]: állítsa „be” helyzetbe a normál működéshez. Állítsa a „ki” helyzetbe, ha azt szeretné, hogy a kamera mindig automatikusan kövessen valakit anélkül, hogy azonosítaná.
    • [Wait Time]: állítsa be azt az időt, amelynek leteltével a pásztázás/döntés/zoomolás leáll és vár, amikor a követési célpont elveszik.
    • [PTZ AFR On when Power On]: állítsa „be” helyzetbe, ha azt akarja, hogy az egység a bekapcsoláskor engedélyezett PTZ automatikus keretezéssel induljon.
    • [Detected Indicator]: állítsa „be” helyzetbe, hogy egy automatikus követési célszemélyként vagy jelöltként észlelt személy arca körül keret jelenjen meg. Megjeleníti a kezdőhelyzet észlelési tartományát is.
  12. Ha befejezte a konfigurálást, nyomja meg a [Done] gombot.

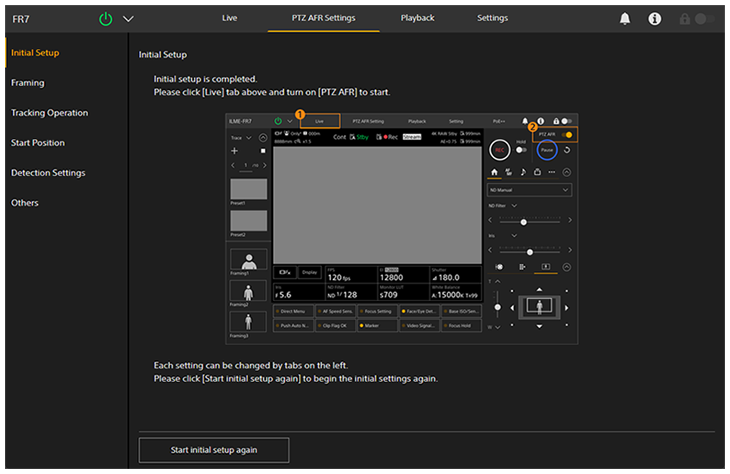

    Megjelenik a következő befejező képernyő.

    A PTZ automatikus keretezés kezdeti beállításainak konfigurálása befejeződött.

Miután befejezte a kezdeti beállítást, a PTZ AFR beállító képernyő bal oldalán található elemekről minden oldalt külön-külön is megnyithat. Bármely beállítás módosítása esetén nyomja meg az adott oldal [OK] gombját a beállítás érvényesítéséhez.
