렌즈 부착

이 항목에서는 E-mount 렌즈 또는 A-mount 렌즈를 부착하는 방법에 대해 설명합니다.

참고 사항

  • 렌즈를 부착한 채로 기기를 운반하지 마십시오.
  • A-mount 렌즈를 사용할 때 조리개는 수동으로 설정되고 초점은 MF로 설정됩니다.

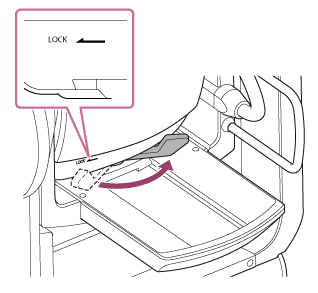

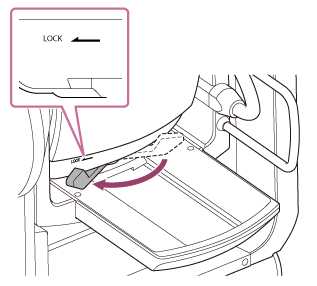

  1. 팬/틸트 잠금 레버를 LOCK 위치로 밀어 카메라 헤드의 팬/틸트를 잠급니다.

    참고 사항

    • 잠금 레버가 LOCK 위치에 있을 때 카메라 헤드 팬/틸트가 잠기지 않으면 카메라 헤드가 제자리에 잠길 때까지 수동으로 옮기십시오.
  2. 렌즈 지지대 받침대 부착 나사용 클램프 레버를 시계 반대 방향으로 돌려 잠금을 푼 다음 렌즈 지지대 받침대 부착 나사를 렌즈에 방해가 되지 않는 위치로 옮깁니다.

    A: 올바른 위치

    B: 올바르지 않은 위치

  3. 카메라 헤드 잠금 레버를 화살표 방향으로 돌려 카메라 헤드의 잠금을 해제합니다.

    참고 사항

    • 카메라 헤드가 다시 잠길 때까지 카메라 헤드가 자체 무게로 인해 움직일 위험이 있습니다. 작업을 수행하는 동안 카메라 헤드를 손으로 받칩니다.
  4. 카메라 헤드를 맨 앞 위치로 밉니다.

  5. 카메라 헤드 잠금 레버를 화살표 방향으로 돌려 카메라 헤드를 잠급니다.

    참고 사항

    • 틸트 작업에 방해가 되지 않도록 카메라 헤드 잠금 레버가 다른 부품과 접촉하지 않도록 하십시오.
  6. 기기와 렌즈에서 캡과 커버를 벗깁니다.
  7. 렌즈 장착 마크(흰색)를 기기에 맞추고 렌즈를 카메라 헤드에 조심스럽게 삽입한 다음 잠금 위치에서 딸깍 소리가 날 때까지 렌즈를 시계 방향으로 돌립니다.

    A: 장착 마크(흰색)

    참고 사항

    • A-mount 렌즈를 사용하려면 렌즈 장착 어댑터(옵션)를 기기에 부착한 다음 A-mount 렌즈를 부착합니다.
  8. 카메라 헤드 잠금 레버를 화살표 방향으로 돌려 카메라 헤드의 잠금을 해제합니다.

    참고 사항

    • 카메라 헤드가 다시 잠길 때까지 카메라 헤드가 자체 무게로 인해 움직일 위험이 있습니다. 작업을 수행하는 동안 카메라 헤드를 손으로 받칩니다.
  9. 슬라이드 베이스가 수평이 되도록 카메라 헤드의 전후 균형을 유지합니다.

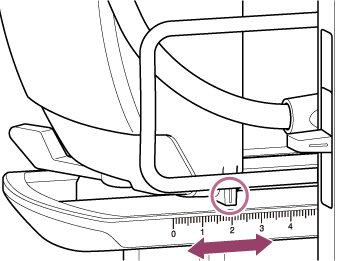

    다음 렌즈 중 하나를 사용하는 경우 슬라이드 베이스의 눈금을 참조하여 기기와 렌즈의 대략적인 균형을 맞출 수 있습니다.

    눈금 위치 렌즈 이름
    0.5 SEL70200GM(SEL20TC 부착)
    1.7 SEL70200GM
    2.0 SEL70200GM2(SEL20TC 부착)
    3.0 SELP28135G, SEL70200GM2
    3.5 SELP18110G
    3.6 SELC1635G
    5.0 이상 SEL1224GM, SEL1635GM, SELP1635G, SELP18105G, SELP1020G

    참고 사항

    • 슬라이드 베이스 눈금은 대략적인 균형을 위한 기준으로 사용하십시오.
    • 렌즈를 부착하는 동안 기기가 앞뒤로 기울어지지 않도록 균형을 적절하게 조정하십시오.
    • 수평면에서 균형을 조정합니다.
    • SELC1635G를 사용할 때 렌즈 지지대 장치를 제거하십시오.
  10. 카메라 헤드 잠금 레버를 화살표 방향으로 돌려 카메라 헤드를 잠급니다.

    참고 사항

    • 틸트 작업에 방해가 되지 않도록 카메라 헤드 잠금 레버가 다른 부품과 접촉하지 않도록 하십시오.
      확인 방법: 팬/틸트 잠금 장치를 UNLOCK 위치로 밀고 손으로 카메라 블록을 위를 향하도록 돌려 다른 부품과 접촉하지 않는지 육안으로 확인합니다. 접촉이 있는 경우 카메라 헤드 잠금 레버를 다시 화살표 방향으로 돌립니다.
  11. 렌즈 지지대 클램프 레버를 시계 반대 방향으로 돌려 렌즈 지지대 장치를 풉니다.

    A: 렌즈 지지대 막대 클램프 레버(2곳)

    B: 렌즈 지지대 장치

  12. 렌즈 지지대 장치를 움직여 렌즈 지지대 받침대가 렌즈 지지대 받침대 부착 나사와 정렬되도록 한 다음 나사를 시계 방향으로 돌려 렌즈 지지대 받침대를 고정합니다.

    참고 사항

    • 렌즈 지지대 받침대가 렌즈 지지대 받침대 부착 나사와 수직이 되도록 한 다음 조입니다.
  13. 렌즈 지지대 받침대 부착 나사용 클램프 레버를 시계 방향으로 돌려 렌즈 지지대 받침대 부착 나사를 잠급니다.

    A: 렌즈 지지대 받침대 부착 나사

    B: 부착 나사 구멍

    C: 렌즈 지지대 받침대 부착 나사 클램프 레버

    힌트

    • 클램프 레버가 돌리기 어려운 위치에 있는 경우 클램프 레버를 풀고 조작하기 쉬운 각도로 회전시키십시오. 원하는 위치에 있으면 클램프 레버를 닫습니다.

    A: 렌즈 지지대 받침대 부착 나사 클램프 레버

    B: 렌즈 지지대 막대 클램프 레버

  14. 렌즈 지지대 막대 클램프 레버 2개를 시계 방향으로 돌려 렌즈 지지대 장치를 고정합니다.
  15. 두 레버가 모두 조여져 있고 느슨하지 않은지, 렌즈가 올바르게 부착되어 있는지, 렌즈 스위치가 올바르게 설정되어 있는지 확인합니다.
    • 레버가 헐거워지거나 렌즈가 제대로 부착되지 않으면 렌즈가 떨어져 파손될 수 있습니다.
    • E-mount 파워 줌 렌즈를 사용하는 경우 카메라에 저장된 줌 위치를 사전 설정 위치로 정확하게 복원하려면 렌즈도 별도로 보정해야 합니다. 자세한 내용은 "E-mount 렌즈 보정"을 참조하십시오.
