PTZ 자동 프레이밍 초기 설정 구성

이 항목에서는 PTZ 자동 프레이밍 초기 설정을 구성하는 방법에 대해 설명합니다.

  1. [PTZ AFR Settings] 탭을 누릅니다.

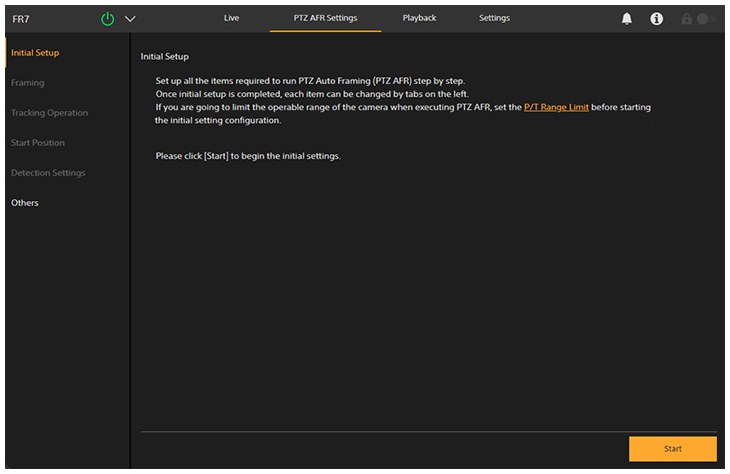

    PTZ AFR 설정 화면의 [Initial Setup] 화면이 나타납니다.

  2. 화면의 설명을 확인하고 [Start] 버튼을 누릅니다.

    힌트

    • [Start] 버튼은 최초로 설정을 구성할 때만 표시됩니다.

    PTZ 자동 프레이밍 설정 구성이 시작됩니다.

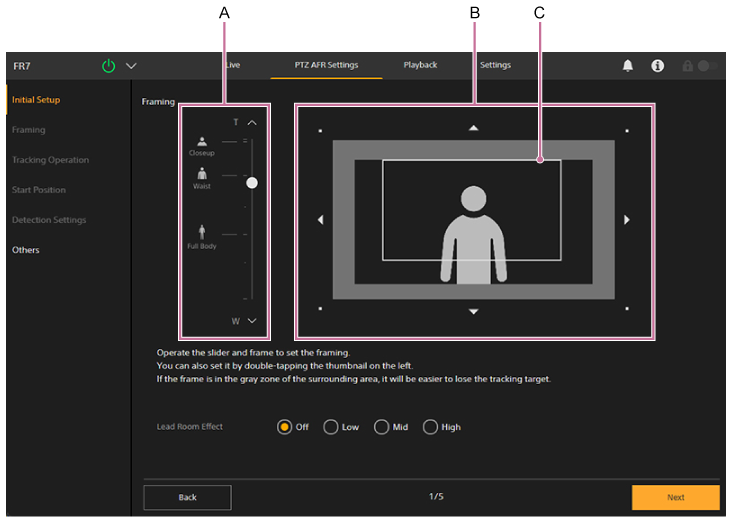

  3. [Framing] 화면에서 원하는 PTZ 자동 프레이밍 구도를 조정합니다.

    A: 인체 크기 슬라이더

    B: 구도 조정 패널

    C: 구도 프레임

    이미지 속 사람의 크기와 위치를 조정합니다.

    [Lead Room Effect]: 얼굴의 방향에 따라 구도에 여백을 만드는 효과의 강도를 설정합니다.

    힌트

    • 인체 크기 슬라이더의 왼쪽에 있는 아이콘을 두 번 클릭하면 구도 프레임이 아이콘에 해당하는 사람의 크기(줌 비율) 및 위치로 설정됩니다.

    참고 사항

    • 흰색 구도 프레임이 회색 영역과 겹치면 반대 방향으로 움직이는 사람을 놓치기 쉽습니다.
    • 사람이 크게 나오도록 촬영을 구성하면 빠르게 움직이는 사람을 놓치기 쉽습니다. 이 경우 사람을 작게 만들고 움직일 수 있는 충분한 공간이 있도록 배치합니다.
  4. 구성이 완료되면 [Next] 버튼을 누릅니다.

    다음 설정 화면이 나타납니다.

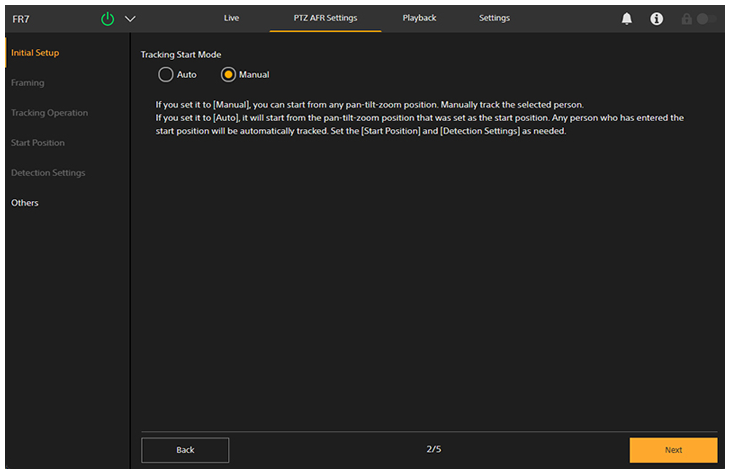

  5. [Tracking Operation] 화면에서 추적 모드를 설정합니다.

    추적 시작 모드를 설정합니다.

    • [Auto]: 이 모드에서는 사람이 시작 위치에 대해 구성된 시야의 지정된 감지 영역에 들어오면 사람 추적이 자동으로 시작됩니다(자동 추적 시작 모드). 이 설정을 선택한 경우 [Start Position] 화면과 [Detection Settings]에 대한 구성이 필요합니다.
    • [Manual]: 이 모드에서는 추적할 사람을 수동으로 지정하기 전까지 추적이 시작되지 않습니다(수동 추적 시작 모드).
  6. 구성이 완료되면 [Next] 버튼을 누릅니다.

    다음 설정 화면이 나타납니다.

    • [Auto]를 선택한 경우 7단계로 이동합니다.
    • [Manual]를 선택한 경우 11단계로 이동합니다.

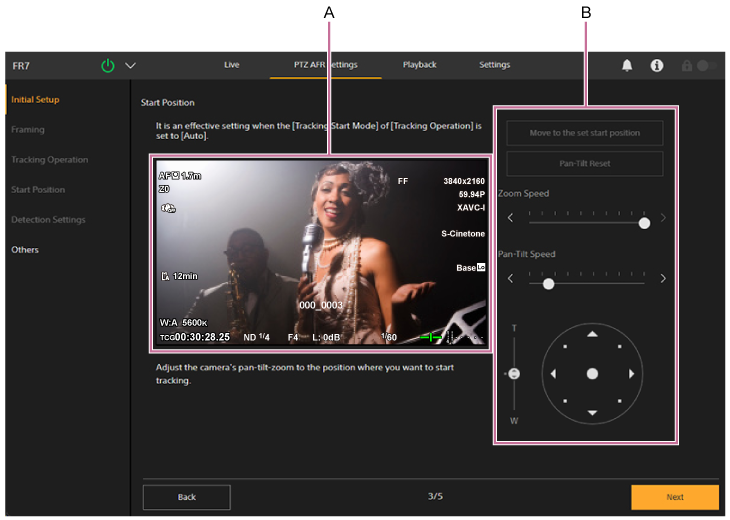

  7. [Start Position] 화면에서 자동 추적을 위한 시작 위치를 설정합니다.

    PTZ 자동 프레이밍이 자동 추적 시작 모드에 있을 때 사용되는 시작 위치를 구성합니다. 수동 추적 시작 모드에는 이 설정이 필요하지 않습니다.

    라이브 작동 화면에서 (다시 시작) 버튼을 누르거나 추적하던 사람의 추적이 끊어지면 카메라는 시작 위치로 돌아갑니다.

    A: 카메라 이미지 패널

    B: 프레이밍 제어 패널

    시작 위치를 설정합니다.

    • 카메라 이미지 패널에서 카메라 이미지를 모니터링하면서 프레이밍 제어 패널을 사용하여 시작 위치를 설정하고 카메라 이미지를 팬, 틸트, 줌합니다. 슬라이더를 사용하여 팬/틸트 및 줌 전환 속도를 조정할 수 있습니다.
    • 기본적으로 [Move to the set start position] 버튼은 비활성화되어 있습니다. 초기 구성이 완료된 후 활성화됩니다. 버튼을 눌러서 현재 구성된 시작 위치로 이동합니다.
    • [Pan-Tilt Reset] 버튼을 눌러 팬/틸트를 재설정합니다. 기기 전면 패널에서 POWER 램프와 NETWORK 램프가 동시에 깜박이거나 프레이밍 제어 패널에 [Execute Pan-Tilt Reset]이 표시될 때 버튼을 누릅니다.

    참고 사항

    • 다음과 같은 경우에는 재구성이 필요합니다.
      • 렌즈가 변경되거나 [Imager Scan Mode] 설정이 변경된 경우
      • Clear Image Zoom 동작 중 [Rec Format] > [Video Format]이 1920×1080에서 3840×2160으로 변경되는 경우
      • [Zoom Type] 설정이 변경된 경우
      • [S&Q Motion] > [Frame Rate]가 60fps를 초과하는 값으로 설정된 경우
      • [P/T Range Limit]이 변경된 경우
      • [P/T Direction] > [Direction] > [Ceiling]이 변경된 경우
  8. 구성이 완료되면 [Next] 버튼을 누릅니다.

    다음 설정 화면이 나타납니다.

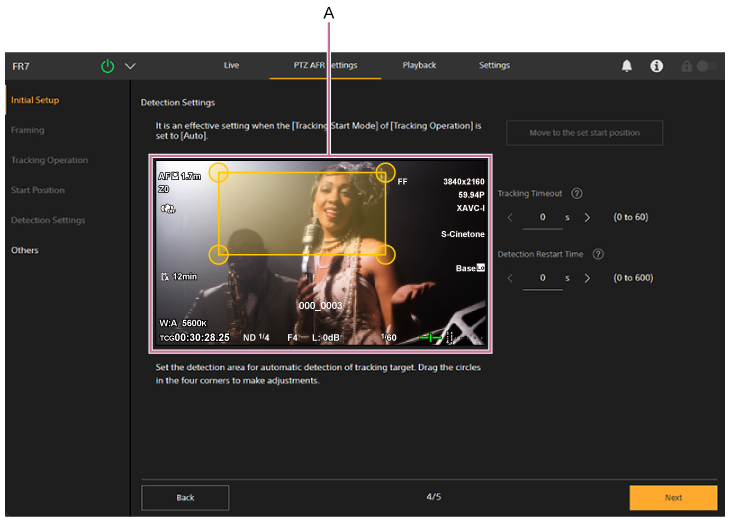

  9. [Detection Settings] 화면에서 자동 추적 시작과 관련된 자세한 설정을 지정합니다.

    수동 추적 시작 모드에는 이 설정이 필요하지 않습니다.

    A: 감지 범위 설정 패널

    추적할 대상을 감지하는 범위를 설정합니다.

    • 카메라 이미지를 모니터링하는 동안 감지 범위 설정 패널에서 주황색 프레임의 네 모서리에 있는 원을 드래그하여 추적 범위를 설정합니다. 이 범위에 들어오는 사람은 자동 추적의 대상이 됩니다.
    • 기본적으로 [Move to the set start position] 버튼은 비활성화되어 있습니다. 초기 구성이 완료된 후 활성화됩니다. 버튼을 눌러서 현재 구성된 시작 위치로 이동합니다.
    • [Tracking Timeout]: 추적 대상 얼굴 감지가 손실된 경우 시작 위치로 돌아가는 데 걸리는 시간을 설정합니다. 시간 초과 기능을 비활성화하려면 0초로 설정합니다(기본값: 0초). 이는 얼굴이 보이지 않는 사람(예: 실수로 추적 대상이 될 수 있는 등을 돌린 관중 등)에 대해 카메라가 자동으로 추적을 중지하고 시작 위치로 되돌아가기까지의 시간을 설정합니다.
    • [Detection Restart Time]: 자동 추적이 시작되는 순간부터 자동으로 다시 시작되는 순간까지의 시간을 설정합니다. 자동 재시작 기능을 비활성화하려면 0초로 설정합니다(기본값: 0초). 특정 인물만을 추적하는 것이 아니라 촬영 중에 일정한 간격으로 추적 대상을 전환하려는 경우, 추적을 자동으로 중지한 후 자동으로 다시 시작하는 시간을 설정할 수 있습니다.

    참고 사항

    • 시작 위치 설정이 변경되면 재구성이 필요합니다.
  10. 구성이 완료되면 [Next] 버튼을 누릅니다.

    다음 설정 화면이 나타납니다.

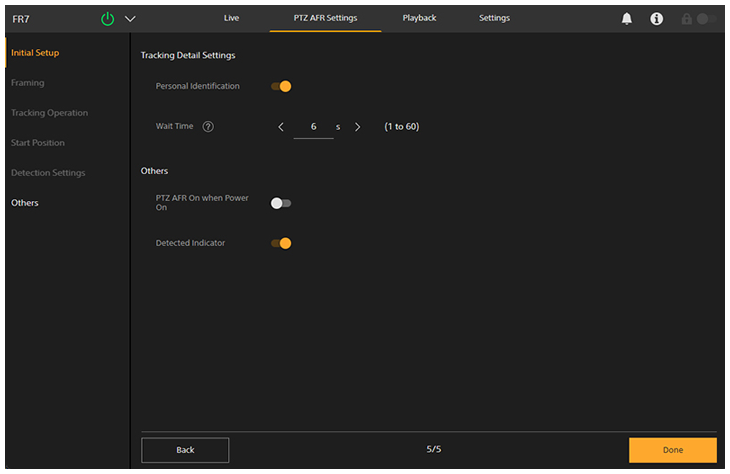

  11. [Others] 화면에서 설정을 구성합니다.

    필요에 따라 다음 설정을 구성합니다.

    • [Personal Identification]: 정상 작동을 위해 On 위치로 설정합니다. 카메라가 사람을 식별하지 않고도 항상 자동으로 추적하도록 하려면 Off 위치로 설정합니다.
    • [Wait Time]: 팬/틸트/줌 동작을 멈추고 추적 대상이 사라질 때까지 기다리는 시간을 설정합니다.
    • [PTZ AFR On when Power On]: 기기를 켤 때 PTZ 자동 프레이밍이 활성화된 상태로 시작하려면 On 위치로 설정합니다.
    • [Detected Indicator]: 감지된 사람의 얼굴 주변에 대상 또는 자동 추적 후보로 프레임을 표시하려면 On 위치로 설정합니다. 또한 시작 위치에 대한 감지 범위도 표시됩니다.
  12. 구성이 완료되면 [Done] 버튼을 누릅니다.

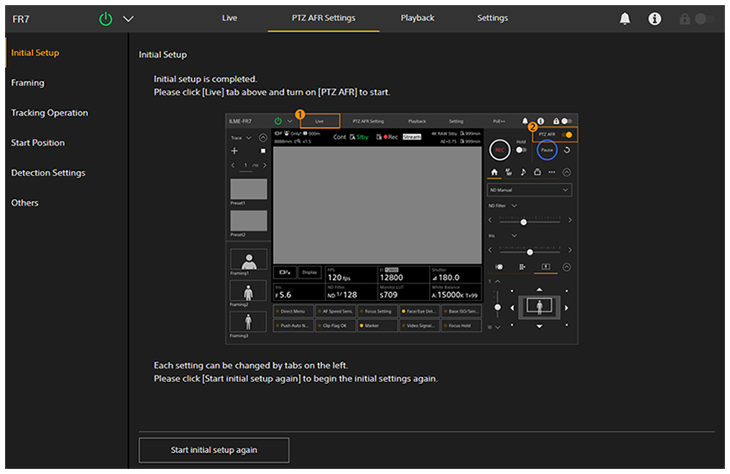

    다음 완료 화면이 나타납니다.

    PTZ 자동 프레이밍 초기 설정의 구성이 완료되었습니다.

초기 설정을 완료하면 PTZ AFR 설정 화면의 왼쪽에 있는 항목에서 각 페이지를 개별적으로 열 수 있습니다. 설정을 변경한 경우 각 페이지의 [OK] 버튼을 눌러 설정을 적용합니다.
