Struktur för skärmarnas gemensamma område

Detta ämne beskriver strukturen för skärmarnas gemensamma område.

  1. Kameranamn

    Visar kamerans namn.

    Du kan ändra namnet med [Network] > [Camera Name] i web-menyn.

    Bakgrundsfärgen ändras i enlighet med den externa tally-signalen.

  2. Strömbrytare

    När enheten är påslagen finns det en bock i [Power ON] i strömbrytarmenyn.

    Du kan trycka på strömbrytaren och välja [Power Standby] i strömbrytarmenyn för att ställa enhetens strömförsörjning till standby-läge.

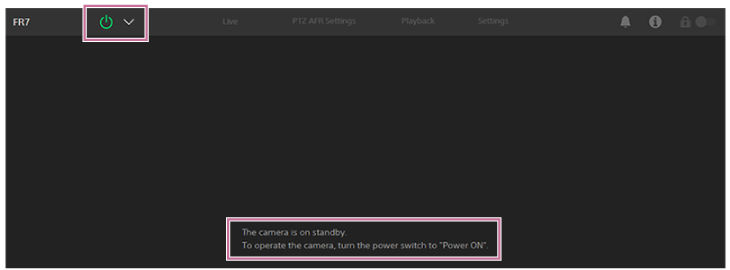

    I standbyläge visas följande skärm.

    För att slå på strömmen igen, tryck på strömbrytarmenyn och välj [Power ON] i strömbrytarmenyn.

  3. Användningsskärmens växlingsflikar

    Tryck på en flik för att visa motsvarande driftsskärm.

    [Live]-fliken: Visar skärmen för livedrift.

    [PTZ AFR Settings]-fliken: Visa inställningsskärmen för PTZ-autoinramning.

    [Playback]-fliken: Visar skärmen för uppspelning.

    [Settings]-fliken: Visar skärmen för inställningar (web-meny).

  4. PoE++-indikator, Varning för onormal temperatur

    PoE++ visas när den är ansluten till en PoE++-källa. Om en onormal temperatur uppstår visas märket (Temperaturvarning).

  5. Notifieringsmärke

    När ett meddelande anländer ändras indikeringen så som visas nedan.

    (Notifieringar på)

    Vidta nödvändig åtgärd i enlighet med meddelandet som visas i kamerans bildruta.

    OBS!

    • Meddelanden visas inte när [Monitoring] > [Output Display] > [HDMI/Stream] är inställt till [Off] i web-menyn. Inställt på [On] för att kontrollera innehållet i meddelanden.

  6. (Kamerastatus)-knapp

    Tryck på knappen för att visa kamerans inspelade bildsignalsinformation, linsinformation samt kontrollens status (tillval) på en separat skärm.

    När ett meddelande om linskontroll (tillval) visas ändras indikeringen enligt nedan.

  7. Brytare för skärmlås

    (Drift upplåst): Ställ brytaren till vänster position för att kontrollera driften av skärmen för livedrift och uppspelningsskärmen.

    (Drift låst): Ställ brytaren till höger position för att låsa driften av skärmen för livedrift och uppspelningsskärmen för att förhindra oavsiktlig användning.
