Fästa en lins
Detta ämne beskriver hur man fäster en E-monterad lins eller en A-monterad lins.
OBS!
- Transportera inte enheten med linsen fortfarande monterat.
- När du använder en A-monterad lins, ställs bländaren in manuellt och fokus ställs in på MF.
-
Skjut pan/tilt-låsspaken till LOCK-läget för att låsa kamerahuvudets pan/tilt-funktion.
OBS!
- Om kamerahuvudets pan/tilt inte låses när låsspaken är i läget LOCK, flytta då kamerahuvudet manuellt tills det låses i position.
-

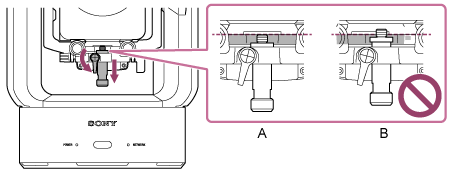

Vrid på skruven till klämspaken till linsens stödsockel moturs för att lossa på locket. Flytta därefter skruven till linsens stödsockel till en position där den inte krockar med linsen.
A: Korrekt
B: Inkorrekt
-

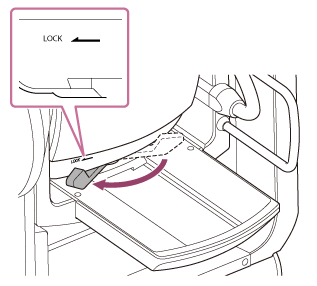

Vrid på kamerahuvudets låsspak i pilriktningen för att låsa upp kamerahuvudet.
OBS!
- Tills kamerahuvudet är låst igen, finns det en risk att kamerahuvudet kan förflytta sig under sin egen vikt. Stöd kamerahuvudet med din hand medan du utför uppgiften.
-
Skjut på kamerahuvudet till positionen längst fram.
-

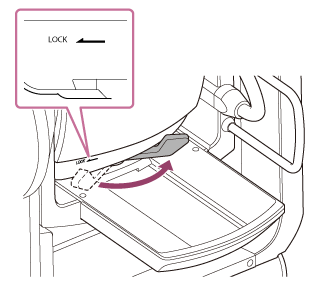

Vrid på kamerahuvudets låsspak i pilriktningen för att låsa kamerahuvudet.
OBS!
- Se till att kamerahuvudets låsspak inte kommer i kontakt med andra delar för att undvika att störa lutningen.
-
Ta bort locket och höljet från enheten och linsen.
-

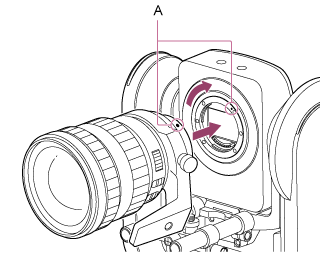

Rikta in linsens monteringsmärke (vitt) med enheten och för försiktigt in linsen i kamerahuvudet och vrid sedan linsen medurs tills du hör ett klickljud när den låses i position.
A: Monteringsmärken (vitt)
OBS!
- För att använda en A-monterad lins, fäst en linsmonteringsadapter (tillval) till enheten och fäst den A-monterade linsen.
-
Vrid på kamerahuvudets låsspak i pilriktningen för att låsa upp kamerahuvudet.
OBS!
- Tills kamerahuvudet är låst igen, finns det en risk att kamerahuvudet kan förflytta sig under sin egen vikt. Stöd kamerahuvudet med din hand medan du utför uppgiften.
-

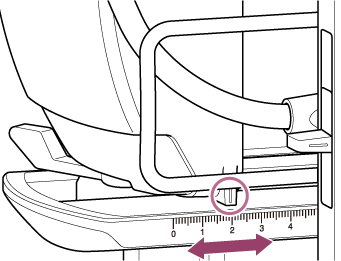

Bevara kamerahuvudets balans framåt och bakåt så att basen förblir horisontal.
Om du använder en eller flera av följande linser då kan du väga enheten och linsen på ett ungefär med vågen på basen.
Vågposition Linsnamn 0,5 SEL70200GM (med SEL20TC fäst) 1,7 SEL70200GM 2,0 SEL70200GM2 (med SEL20TC fäst) 3,0 SELP28135G, SEL70200GM2 3,5 SELP18110G 3,6 SELC1635G 5,0 eller högre SEL1224GM, SEL1635GM, SELP1635G, SELP18105G, SELP1020G OBS!
- Använd vågen på basen som en referens för ungefärligt vikt.
- När du fäster linsen se då till att göra lämpliga justeringar på vågen så att enheten inte vickar fram och tillbaka.
- Justera vågen på en horisontal yta.
- Ta bort linsens stödenhet när du använder SELC1635G.
-
Vrid på kamerahuvudets låsspak i pilriktningen för att låsa kamerahuvudet.
OBS!
- Se till att kamerahuvudets låsspak inte kommer i kontakt med andra delar för att undvika att störa lutningen.
Bekräftelsemetod: Skjut panorerings-/lutningslåset till UNLOCK-läget, vrid kamerablocket så att det är vänt uppåt för hand och kontrollera visuellt att det inte är i kontakt med andra delar. Om det finns kontakt, vrid kamerahuvudets låsspak igen i pilriktningen.
- Se till att kamerahuvudets låsspak inte kommer i kontakt med andra delar för att undvika att störa lutningen.
-
Vrid linsens stödklämspakar moturs för att lossa på linsens stödenhet.
A: Linsens stödklämspak (2 platser)
B: Linsens stödenhet
-
Flytta linsens stödenhet så att linsstödets sockel är inriktad med dess fästskruv, och vrid därefter skruven medurs för att säkra linsens stödsockel.
OBS!
- Se till att linsens stödsockel är lodrät mot dess fästskruv och dra sedan åt.
-
Vrid på skruven till klämspaken till linsens stödsockel medurs för att låsa den.
A: Skruv till linsens stödsockel
B: Skruvhål
C: Klämspak till linsens stödsockel
Tips
- Om en klämspak är i en position där den inte går att vrida, frigör då klämspaken och rotera den till en vinkel som underlättar driften. När i önskat läge, stäng klämspaken.
A: Klämspak till linsens stödsockel
B: Linsens stödklämspak
-
Vrid linsens två stödklämspakar medurs för att säkra linsens stödenhet.
-
Kontrollera att båda spakarna är åtdragna och inte sitter lösa, att linsen är ordentligt fäst och att linsbrytaren sitter korrekt.
- Om en spak är lös eller om linsen inte är korrekt fäst, då kan linsen ramla ned och skadas.
- När man använder en E-monterad power zoom-lins, då måste även linsen kalibreras separat för att noggrant återställa zoompositionerna lagrade i kameran som förinställningspositioner. För information, se ”Kalibrera en E-monterad lins.”
