即時操作畫面的結構

本主題介紹即時操作畫面的結構。

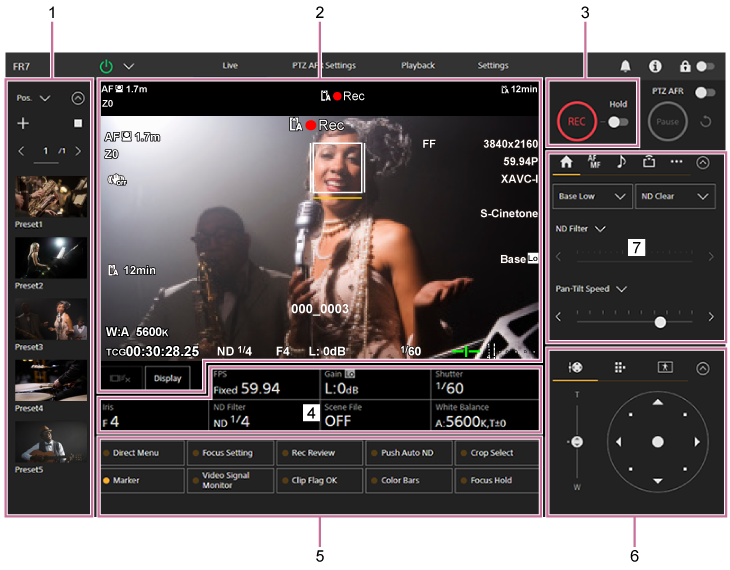

PTZ 自動取景關閉時

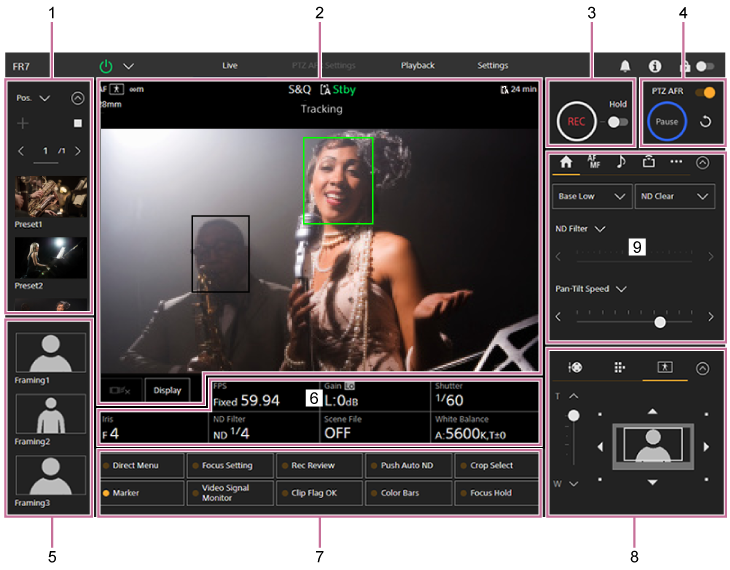

PTZ 自動取景開啟時

  1. 預設位置控制面板

    使用縮圖顯示預設的登錄的位置。雙擊縮圖，可返回預設中儲存的位置。

    • 有關預設位置的詳細資訊，請參閱“使用網路應用程式來儲存/復原平移/傾斜、變焦位置和對焦設定”。
    • 有關 PTZ 追蹤的詳細資訊，請參閱“使用網路應用程式進行攝影機取景操作的錄製”。

  2. 攝影機影像面板

    顯示當前攝影機影像和本裝置狀態。

    顯示與 HDMI 輸出相同的影像。

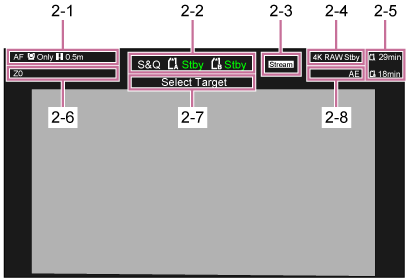

    影像上方顯示下列狀態。根據接收到的外部提示訊號，影像周圍還會顯示紅框或綠框。

    編號 顯示 描述
    2-1 對焦模式指示燈 請參閱“攝影機畫面顯示”中的“對焦模式指示燈”。
    2-2 錄製模式、插槽 A/B、Interval Rec 錄製間隔指示燈 請參閱“攝影機畫面顯示”中的“錄製模式、插槽 A/B、Interval Rec 錄製間隔指示燈”。
    2-3 串流狀態指示燈 串流期間顯示（僅限 [Stream Setting] 設定為 [RTMP] 或 [SRT-Caller] 時）
    2-4 RAW 輸出操作狀態指示燈 顯示 RAW 訊號的輸出狀態。有關 RAW 的詳細資訊，請參閱“錄製 RAW 視訊”。
    2-5 剩餘媒介容量指示燈 請參閱“攝影機畫面顯示”中的“剩餘媒介容量指示燈”。
    2-6 變焦位置指示燈 請參閱“攝影機畫面顯示”中的“變焦位置指示燈”。
    連接鏡頭控制器（選購件）時， 會顯示。如果鏡頭控制器（選購件）發生錯誤， 會顯示。
    2-7 PTZ 追蹤狀態指示燈
    PTZ 自動取景狀態指示燈    		 PTZ 追蹤或 PTZ 自動取景已啟用時顯示。
    2-8 AE 模式/AE 等級指示燈 請參閱“攝影機畫面顯示”中的“AE 模式/AE 等級指示燈”。

    [Display] 按鈕

    按下此按鈕，可在影像上顯示攝影機資訊。

    顯示攝影機資訊時，再次按下可隱藏攝影機資訊。

    除了標記之外，也會根據狀態顯示一些與自動對焦有關的指示燈和訊息，按下 [Display] 按鈕無法隱藏這些指示燈和訊息。

    • 有關所顯示攝影機資訊的詳細資訊，請參閱“攝影機畫面顯示”。

    即時追蹤自動對焦停止按鈕

    按下按鈕，以停止追蹤對象。

    • 有關詳細資訊，請參閱“追蹤指定拍攝對象（即時追蹤自動對焦）”。

  3. 錄製 START/STOP 按鈕

    按下按鈕開始錄製。錄製過程中，錄製 START/STOP 按鈕會亮紅燈。

    在錄製過程中按下可停止錄製。

    您可以將 Hold 開關設定為 Hold 狀態，以防止誤操作錄製 START/STOP 按鈕。

  4. PTZ AFR 控制面板

    PTZ AFR 開關設定至開啟位置時，PTZ 自動取景會啟用。在攝影機影像面板中點選要追蹤的個人。

    您也可以預先將攝影機設定為自動追蹤出現在 PTZ AFR 設定畫面上特定位置的個人。如需詳細資訊，請參閱“配置 PTZ 自動取景初始設定”。

    在追蹤期間，[Pause] 按鈕周圍的區域亮起藍色。

    閃爍藍色表示需要操作員介入。檢查攝影機控制面板中顯示的訊息並採取必要的措施。

  5. 構圖預設控制面板

    將已註冊的取景構圖預設顯示為縮圖。雙擊縮圖，可返回預設中儲存的取景。

    PTZ 自動取景啟用時顯示。

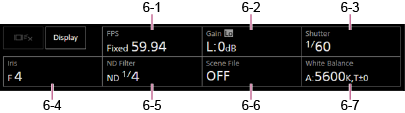

  6. 攝影機基本配置面板

    在按鈕上顯示拍攝所需的基本功能設定。按下按鈕，可顯示下方攝影機基本配置調整面板 (5) 中每個功能相對應的設定畫面。

    6-1 [FPS]

    6-2 [ISO/Gain / Exposure Index]

    6-3 [Shutter]

    6-4 [Iris]

    6-5 [ND Filter]

    6-6 [Scene File / Base Look/LUT]

    6-7 [White Balance]

    • 有關詳細資訊，請參閱各功能說明。
    功能 參考資料
    FPS “慢動作和快動作”
    ISO/Gain “調整增益”中的“設定基本感光度”、“自動調整增益”及“手動調整增益”
    Exposure Index “設定基本感光度”及“變更錄製影像中陰暗區域和明亮區域的分佈”
    Shutter “調整快門”中的“自動調整快門”及“手動調整快門”
    Iris “調整光圈”中的“自動調整光圈”及“手動調整光圈”
    ND Filter “調整亮度等級 (ND 濾鏡)”中的“關於 ND 濾鏡”
    Scene File “以所需風格拍攝”中的“風格概述”和其他主題
    Base Look/LUT “以後期製作的風格調整進行拍攝”
    White Balance “白平衡調整畫面”

  7. 可指派按鈕/攝影機基本配置調整面板

    在正常操作期間顯示可指派按鈕。按下攝影機基本配置面板按鈕（項目 6），顯示相對應的設定項目。按下 [X] 按鈕或再次按下攝影機設定區塊按鈕，以返回可指派按鈕顯示畫面。

    • 有關可指派按鈕的詳細資訊，請參閱“可指派按鈕”。
    • 有關攝影機基本配置調整面板的詳細資訊，請參閱各功能說明。

  8. 取景控制面板 / GUI 控制面板 / AFR 構圖調整面板

    使用頂部的索引標籤在取景控制面板/GUI 控制面板兩者之間切換。

    您可以按下畫面右上角的 （關閉）按鈕來隱藏控制面板，防止不慎操作。如果控制面板並未顯示，按下 （開啟）按鈕來顯示。

    使用取景控制面板來調整取景。按下 （平移/傾斜/變焦）索引標籤，顯示取景控制面板。

    • 有關操作的詳細資訊，請參閱“調整取景”。

    提示

    • 停用平移 / 傾斜操作、需要進行平移 / 傾斜初始化或鏡頭控制器發生錯誤時，取景控制面板的控制桿部分如下顯示。
      • 當使用平移/傾斜鎖定桿來鎖定平移/傾斜操作時

      • 當平移/傾斜操作未初始化時

      • 當平移/傾斜操作需要重設時

      • 鏡頭控制器發生錯誤時

      • 當平移/傾斜操作停用時

    • 當平移/傾斜操作未初始化或者需要重設時，您可以按下控制桿下方顯示的訊息，從而快速存取攝影機控制面板中的 （重設平移/傾斜）按鈕。

    使用 GUI 控制面板來操作攝影機功能表、剪輯播放及其他功能。按下 （攝影機 GUI）索引標籤，顯示 GUI 控制面板。

    • 有關操作的詳細資訊，請參閱“操作攝影機功能表”和“播放錄製的剪輯”。

    使用 AFR 構圖調整面板調整 PTZ 自動取景的構圖。按下 （AFR 構圖調整）索引標籤，顯示 AFR 構圖調整面板。

    提示

    • 停用平移 / 傾斜操作、需要進行平移 / 傾斜初始化或鏡頭控制器發生錯誤時，AFR 構圖調整面板的構圖調整面板部分如下顯示。
      • 當使用平移/傾斜鎖定桿來鎖定平移/傾斜操作時

      • 平移 / 傾斜操作需要初始化時

      • 鏡頭控制器發生錯誤時

    關於操作，請參閱“指定自動追蹤的拍攝對象（手動追蹤啟動模式）”。

  9. 攝影機控制面板

    用於配置操作攝影機所需的功能。

    使用頂部的索引標籤，在顯示的畫面之間切換。

    您可以按下畫面右上角的 （關閉）按鈕來隱藏控制面板，防止不慎操作。如果控制面板並未顯示，按下 （開啟）按鈕來顯示。

    • 有關詳細資訊，請參閱各功能說明。

     (Main) 索引標籤

    顯示常用功能的設定項目。

    按下 [▼] 按鈕，並從顯示的列表中進行選取，即可變更頂部和底部滑桿功能。可選取的功能如下。

    • ND Filter
    • Iris
    • ISO*
    • Gain*
    • Exposure Index*
    • AE Level
    • Zoom Speed
    • Pan-Tilt Speed

    *根據功能表設定來顯示。

     (Focus) 索引標籤

    顯示與對焦相關的設定項目。

     (Audio) 索引標籤

    顯示與音訊相關的設定項目。

    (Stream) 索引標籤

    顯示與串流相關的設定項目。

    顯示的項目因串流格式設定而異。

    設定為 [RTMP] 或 [SRT-Caller] 時，可以在此畫面上開始/停止串流。

    • 如需詳細資訊，請參閱“配置串流”中的“關於串流”及其他主題。
    • 如果連線失敗，會顯示錯誤訊息。如需錯誤資訊的詳細資訊，請參閱“錯誤/警告訊息”。

    (Others) 索引標籤

    顯示與其他功能相關的設定項目。

    按下 [Full Screen Display] 按鈕可在網頁瀏覽器中開啟新索引標籤，並以全螢幕顯示攝影機影像面板影像。
    僅顯示影像；觸控 AF 和其他功能不可用。

    注意

    • 原始索引標籤上的即時操作畫面繼續正常工作。如果不需要操作，建議您關閉該索引標籤以減少同時連接數。

    按下（初始化鏡頭控制器）按鈕，可初始化鏡頭控制器（第三方選購件）。只有當網路功能表中的 [Technical] > [Lens Controller] > [Zoom] > [Setting] 設定為 [On] 時，此按鈕會啟用。
