렌즈 교환 가능 디지털 카메라ILX-LR1도움말 안내

후면

1. LOCK 스위치
2. (확대) 버튼

   재생 중에 재생 화면을 확대할 수 있습니다.

   촬영할 때, 사용자 정의 설정에서 할당된 기능을 사용할 수 있습니다. 촬영을 위한 기능은 기본적으로 할당되어 있지 않습니다. 사용자 정의 설정을 사용하여 원하는 기능을 할당하십시오.

3. ON/OFF (전원) 스위치
4. 전원 램프

   초록색 점등 시: 전원이 공급되고 있으며 ON/OFF (전원) 스위치가 켜져 있습니다.

   빨간색 점등 시: 전원이 공급되고 있으며 ON/OFF (전원) 스위치가 꺼져 있습니다.

5. 메모리 카드 커버 스위치
6. 액세스 램프
7. 메모리 카드 슬롯
8. 메모리 카드 커버
9. MENU 버튼
10. 촬영: C 버튼 (사용자 정의 버튼)
    재생: (삭제) 버튼
11. 조작 휠
12. (재생) 버튼
13. 정지 이미지/동영상/S&Q 스위치
14. 셔터/MOVIE (동영상) 버튼
15. 전원 및 컨트롤 단자



16. USB Type-C 고정 나사 구멍
17. USB Type-C 단자
18. HDMI 마이크로 잭

앞쪽

1. 마운트 색인
2. 이미지 센서*
3. 마운트
4. 렌즈 접점*
5. 렌즈 분리 버튼



6. 이미지 센서 위치 표시
   • 이미지 센서는 빛을 전기 신호로 변환하는 센서입니다. 이미지 센서의 위치는 (이미지 센서 위치 표시)를 통해 지시됩니다. 카메라와 피사체 간의 정확한 거리를 측정할 때는 수평선의 위치를 참조하여 주십시오.
   • 피사체가 렌즈의 최단 촬영 거리보다 가까우면 초점을 확인할 수 없습니다. 반드시 피사체와 카메라 간에 충분한 거리를 두어 주십시오.
7. 촬영 램프
8. 렌즈

^* 이 부분을 직접 건드리지 마십시오.

하부

1. 삼각대 소켓 구멍
   1/4-20 UNC 나사를 지원합니다

   길이 5.5 mm 미만의 나사(권장 조임 토크: 2.0 N・m)와 함께 삼각대 등을 사용하여 주십시오.
   그렇지 않으면 카메라를 단단하게 고정시킬 수 없거나 카메라가 손상되는 경우가 있습니다.

고정(M3) 나사 구멍

길이 4.5 mm 미만의 M3 나사(권장 조임 토크: 0.6 N・m)를 사용하여 주십시오.

지정된 치수 외의 나사를 사용하는 경우 본 제품을 단단히 고정할 수 없어 손상될 수 있습니다.

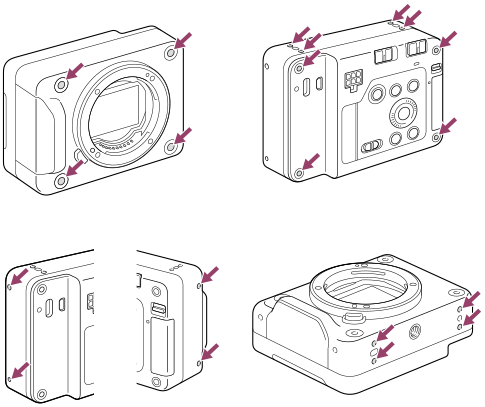

고정 나사 구멍은 다음 위치에서 확인할 수 있습니다.

• 전면: 4개 위치
• 후면: 4개 위치
• 상단: 4개 위치
• 측면: 각 측면에 2개 위치
• 하단: 4개 위치
