전원 및 컨트롤 케이블을 직접 구성하기

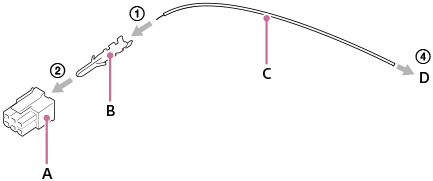

제공된 케이블을 사용하지 않고 전원 및 컨트롤 케이블을 직접 구성할 때 다음을 참조하십시오.

A: Molex 커넥터

B: Molex 크림프 단자

C: 리드 배선

D: 연결할 장치와 호환되는 커넥터


연결 절차

  1. Molex 크림프 지그를 사용하여 크림프 단자 (B)를 리드 배선 (C)에 연결합니다.
  2. 1단계에서 만들어진 크림프 배선을 커넥터 (A)에 부착합니다.
  3. 사용할 핀의 수에 따라 1단계와 2단계를 반복합니다.
  4. 부착형 커넥터 (D)를 연결할 장치에 연결합니다.

참조 부품

제공된 전원 및 컨트롤 케이블에서 사용된 부품에 관한 정보

A: Molex 제조/430250600

B: Molex 제조/462355001

D: SMK 제조/LGP0038-0100F

참고 사항

  • Molex Micro-Fit 3.0 6 pin (430450622)과 호환되는 커넥터와 크림프 단자를 사용하여 주십시오.
  • 도금한 크림프 단자를 사용하여 주십시오.
  • 전원 (+)/GND (-)/FOCUS/TRIGGER/EXPOSURE 단자에 올바르게 연결해야 합니다. 잘못된 단자에 연결하는 경우 고장이나 연기 또는 화재 등이 발생할 위험이 있습니다.
  • 사용 가능한 전압 범위는 DC 10 V – 18 V (카메라 본체의 단자 면)입니다. 이 범위를 벗어나지 않도록 임피던스를 계산하고 케이블을 구성하십시오.
