전원에 연결하기
전원 및 컨트롤 케이블(부속)을 사용하여 본 제품을 AC 어댑터와 같은 전원 공급 장치에 연결하십시오.
IEC60130-10(JEITA 표준 RC-5320A) TYPE4를 준수하는 DC 플러그를 제공된 전원 및 컨트롤 케이블에 연결하고 전압 범위가 10.5 V – 13.5 V인 전원 공급 장치를 사용하십시오. Sony AC 어댑터 AC-UES1230MT를 사용하는 것이 좋습니다.

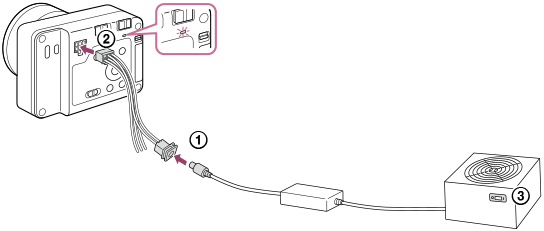

- 전원 및 컨트롤 케이블(부속)을 AC 어댑터와 같은 전원 공급 장치에 연결합니다.
- 전원 및 컨트롤 케이블을 카메라의 전원 및 컨트롤 단자에 연결합니다.
- 전원 공급 장치의 전원을 켭니다.
- 카메라에 전원이 올바르게 공급되고 있는지 확인하려면 카메라의 전원 램프에 불이 들어왔는지 확인하십시오.
- 전원 램프의 색깔은 카메라의 전원 상태를 나타냅니다.
초록색 점등 시(시작 상태): 전원이 공급되고 있으며 ON/OFF (전원) 스위치가 켜져 있습니다
빨간색 점등 시(대기 상태): 전원이 공급되고 있으며 ON/OFF (전원) 스위치가 꺼져 있습니다
힌트
-
전원 및 컨트롤 단자의 FOCUS/TRIGGER/EXPOSURE 단자에 개별 장치를 연결하면 카메라에 초점을 맞추기 위한 명령(FOCUS) 또는 셔터를 해제하기 위한 명령(TRIGGER)을 이 제품에 전송하거나 촬영 타이밍 신호(EXPOSURE)를 드론에 전송할 수 있습니다.
각 단자의 사양 및 연결 방법에 대해서는 "전원 및 컨트롤 단자 사양"을 참조하십시오.
참고 사항
- 사용 가능한 전원 공급의 작동 전압 범위는 DC 10 V – 18 V입니다(이 제품이 수신하는 전압(수전단 전압)에 대해 보장되는 범위입니다).
- 이 제품은 정지 이미지를 촬영할 때 순간적으로 약 40 W의 전력이 필요할 수 있습니다. 공급 용량이 40 W 이상인 전원 공급 장치를 사용하십시오. 또한 해당 국가 또는 지역의 법규를 준수하는 전원 공급 장치와 케이블을 사용하십시오. 전원 공급 용량이 40 W 이하인 경우, 사용하기 전에 작동을 확인하십시오.
- 제공된 전원 및 컨트롤 케이블 이외의 다른 케이블을 사용하는 경우 전원이 공급되고 전원 램프가 빨간색으로 점등되는지 확인한 다음 HDMI 케이블이나 USB 케이블을 연결하고 ON/OFF (전원) 스위치를 켜십시오. 전원 램프가 빨간색으로 점등되지 않는 경우 사용 중인 케이블의 단자 연결이 잘못되었을 수 있습니다.
- ON/OFF (전원) 스위치가 켜져 있는데도 전원 램프가 빨간색으로 점등된 경우, 다음의 상태일 수 있습니다. 필요에 따라 다음의 설정 및 전원 공급 상태 등을 확인하십시오.
- Camera Remote SDK로 개발된 애플리케이션에서 전원 꺼짐 설정이 실행되었는가.
- 절전 기능이 활성화되었는가.
- 입력 전원 공급 전압이 10 V 미만인가.
- 입력 전원 공급 전압이 18 V 이상인가.
- 카메라의 온도가 상승하여 제품을 보호하기 위해 전원이 꺼졌는가.
