전원 및 컨트롤 단자 사양
커넥터 사양
Molex Micro-Fit 3.0 6 pin (430450622)
| 핀 번호 | 입력/출력 | 이름 | 기능 |
|---|---|---|---|
| 1 | ― | ― | 비기능적 단자입니다. |
| 2 | GND | DC 10-18 V IN - | 이 단자는 GND에 연결됩니다. |
| 3 | 전원 공급원 | DC 10-18 V IN + | 이 단자는 전원에 연결됩니다. |
| 4 | 입력 | FOCUS | "낮음" 입력으로 카메라 초점을 잠급니다. |
| 5 | 입력 | TRIGGER | FOCUS 단자에 대한 입력이 "낮음"일 때 "낮음" 입력 상태에서 촬영을 수행합니다. |
| 6 | 출력 | EXPOSURE | 전면 커튼이 완전히 열릴 때부터 노출이 완료(1밀리초 이상)될 때까지 "낮음"을 출력합니다. |
DC IN 단자
입력 전압: 10 V – 18 V

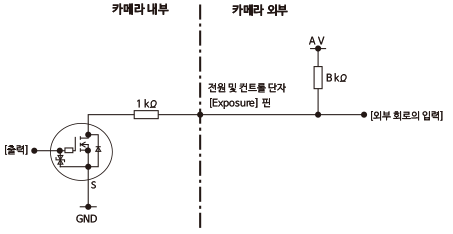

EXPOSURE 단자(출력)
Exposure ON: 오픈 드레인 켜짐
Exposure OFF: 오픈 드레인 꺼짐
- 오픈 드레인 출력은 외부 회로에 대한 풀업 저항을 요구합니다. 다음의 공식을 충족하도록 회로를 구성하십시오.
C ≥ A × 1/(B+1)
A: PU 전원 공급 전압(V)
B: PU 저항(kΩ)
C: 외부 회로의 VIL(V)

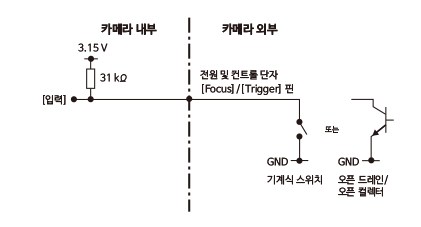

FOCUS 단자/TRIGGER 단자(입력)
Focus ON: 0 V
Focus OFF: 열림
Trigger ON: 0 V
Trigger OFF: 열림
- 이 핀을 열림(연결되지 않음)과 GND (0 V) 사이를 전환할 수 있는 스위치 또는 오픈 드레인/오픈 컬렉터 회로에 연결하십시오.

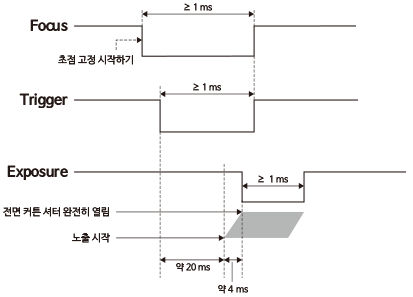

권장 타이밍 다이어그램
- Focus 및 Trigger로 촬영할 때는 Focus를 켠 다음에 Trigger를 켜십시오.
연결에 관한 참고 사항
FOCUS/TRIGGER/EXPOSURE 단자를 전원 공급 장치가 아닌 다른 장치에 연결할 때는 연결된 장치의 GND(0 V)를 이 제품의 DC IN - 단자에 연결하십시오.
참고 사항
- 제공된 전원 및 컨트롤 케이블이 아닌 다른 케이블을 사용할 때는 반드시 전원 (+)/GND (-)/FOCUS/TRIGGER/EXPOSURE 단자를 올바르게 연결하십시오. 잘못된 단자에 연결하는 경우 고장이나 연기 또는 화재 등이 발생할 위험이 있습니다.
- [AF-S 우선순위 설정] 또는 [AF-C 우선순위 설정]을 [AF] 또는 [균형 강조]로 설정하고 Focus를 켤 때부터 Trigger를 켤 때까지의 시간이 짧은 경우 초점을 제때 맞추지 못해 촬영을 못할 수도 있습니다. 이 경우 Trigger를 켤 때까지의 시간을 늘리거나 [AF-S 우선순위 설정] 또는 [AF-C 우선순위 설정]을 [셔터]로 설정하십시오. ([셔터]가 설정되면 피사체에 초점이 맞지 않더라도 촬영이 수행됩니다.)
-
[드라이브 모드]가 [단일 촬영]으로 설정되어 있을 때에도 Focus/Trigger를 연속으로 켜기/끄기하여 연속 촬영을 할 수 있습니다. 그러나 최대 연속 촬영 속도는 다음과 같이 제한됩니다. 또한 촬영 조건에 따라 촬영 속도가 느려질 수 있습니다.
- Focus가 계속 켜져 있는 동안 Trigger를 켜거나 끄는 경우: 초당 최대 약 5개 프레임
- Focus 및 Trigger를 켜거나 끄는 경우: 초당 최대 약 2.5개 프레임
TP1001425334
