개별 장치를 연결한 예시

전원 공급 장치, 신호 발생기, 컴퓨터 등을 이 제품의 전원 및 컨트롤 단자, USB Type-C 단자 및 HDMI 마이크로 잭에 연결하면 이 제품으로의 전원 공급, 상호 컨트롤 및 모니터링이 가능합니다.

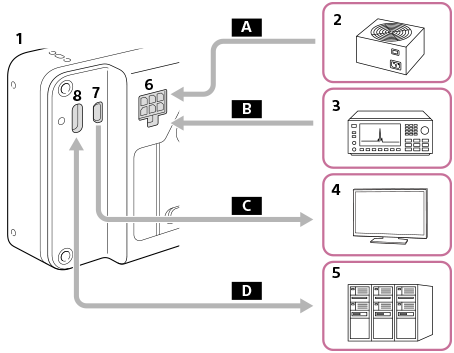

카메라를 개별 장치에 연결하는 예시를 보여주는 그림

  1. 이 제품
  2. 전원 공급 장치
  3. 신호 발생기
  4. 모니터
  5. 컴퓨터/장비 등
  6. 전원 및 컨트롤 단자
  7. HDMI 마이크로 잭
  8. USB Type-C 단자

전원 공급 장치

FOCUS (카메라 초점 맞추기 명령)
TRIGGER (카메라 셔터를 릴리스하기 위한 명령)

작동 화면/라이브 뷰 (HDMI)

카메라 컨트롤 (USB)

PoE 스플리터를 사용하는 예시

PoE 스플리터 등을 사용하는 경우, 전원 공급과 동시에 카메라를 작동할 수 있습니다.

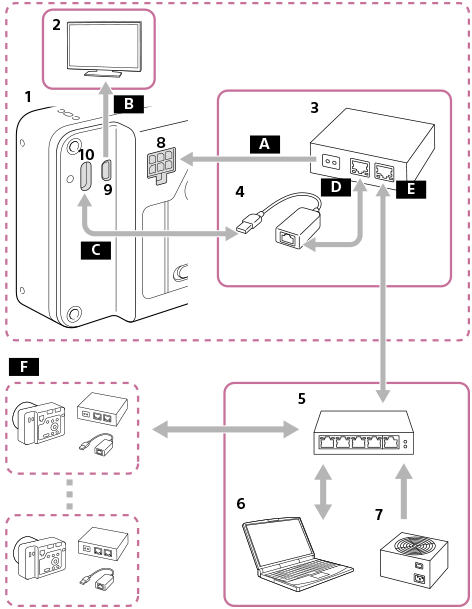

카메라를 PoE 스플리터에 연결하는 예시를 보여주는 그림

  1. 이 제품
  2. 모니터
  3. PoE 스플리터
  4. USB-LAN 어댑터
  5. PoE 스위칭 허브
  6. PC
  7. 전원 공급 장치
  8. 전원 및 컨트롤 단자
  9. HDMI 마이크로 잭
  10. USB Type-C 단자

전원 공급 장치

작동 화면/라이브 뷰 (HDMI)

카메라 컨트롤(USB)

PoE OUT (LAN)

PoE IN (LAN)

상기 시스템의 다단계 연결이 가능합니다.

참고 사항

  • 전원 및 컨트롤 단자의 FOCUS/TRIGGER/EXPOSURE 단자를 전원 공급원이 아닌 다른 장치에 연결할 때는 연결된 장치의 GND (0 V)를 이 제품의 DC IN - 단자에 연결하십시오.
