Microphone sans fil/Récepteur sans fil/Émetteur sans filECM-W5 / ECM-W5R / ECM-W5TGuide d’aide

Écran (Panneau tactile)

Molette/touche de commande

Touche ON/OFF (alimentation)

Adaptateur de griffe à interfaces multiples

Borne USB Type-C™

Connectez cette borne à une source d'alimentation à l'aide d'un câble USB Type-C disponible dans le commerce pour charger la batterie du récepteur ou alimenter le récepteur.

Vous pouvez également connecter le récepteur à un périphérique compatible avec une entrée audio USB, tel qu'un ordinateur ou un smartphone, pour l'enregistrement audio.

Borne de charge

Utilisez l'étui de chargement pour charger le récepteur.

Prise d’entrée sonore

Connectez un microphone externe (non fourni) pour l'enregistrement sonore. Pour plus d'informations, voir « Enregistrement audio sur un appareil photo à l'aide du microphone externe connecté au récepteur ».

Vous pouvez également utiliser cette borne pour connecter la prise de sortie casque d'un appareil photo à l'aide d'un câble audio TRS de 3,5 mm disponible dans le commerce afin d'écouter le son de l'appareil photo via les écouteurs Bluetooth connectés au récepteur.

Pour plus d'informations sur les réglages d'écoute du son de l'appareil photo, reportez-vous à « MONITOR SET. ».

Prise de sortie de microphone

Connectez cette prise et la prise d'entrée microphone de votre appareil photo à l'aide d'un câble audio TRS de 3,5 mm disponible dans le commerce pour l'enregistrement audio.

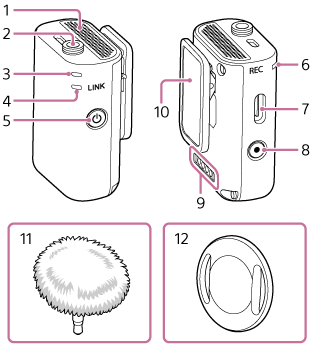

Microphone interne

Prise de microphone externe (monophonique)

Connectez un microphone externe (non fourni) à cette prise. La source d'entrée audio bascule automatiquement sur le microphone externe connecté.

Témoin d'alimentation

Vous pouvez vérifier l'état d'alimentation et de charge du microphone.

Lorsque le témoin d'alimentation continue de clignoter lentement en orange, la batterie doit être rechargée.

Témoin LINK

Vous pouvez vérifier l'état de communication du microphone.

Touche ON/OFF (alimentation)

Témoin REC

Reste allumé pendant que l'enregistrement dans la mémoire intégrée du microphone est en cours. Clignote lorsque le son du microphone est coupé.

Borne USB Type-C

Connectez cette borne à une source d'alimentation à l'aide d'un câble USB Type-C disponible dans le commerce pour charger la batterie du microphone ou alimenter le microphone.

Vous pouvez également connecter le microphone au port USB d'un ordinateur pour vérifier les données enregistrées stockées dans la mémoire intégrée du microphone sur l'ordinateur.

Touche REC (Enregistrement)

Borne de charge

Utilisez l'étui de chargement pour charger le récepteur.

Clip

Utilisez ce clip pour attacher le microphone à votre vêtement.

Bonnette antivent

Fixez la bonnette antivent sur le microphone pour réduire les bruits causés par la respiration ou le vent.

Aimant

Utilisez cet aimant pour attacher le microphone à votre vêtement.

Borne de charge

Témoin indicateur d'état de charge

Vous pouvez vérifier l'état de la batterie de l'étui de chargement.

Vous pouvez également vérifier le niveau de batterie restant de l'étui de chargement en ouvrant le couvercle lorsque l'étui de chargement n'est pas en cours de charge.

Borne USB Type-C

Placez le récepteur et/ou le microphone dans l'étui de chargement et connectez cette borne à une source d'alimentation à l'aide d'un câble USB Type-C disponible dans le commerce pour charger les batteries du récepteur, du microphone et de l'étui de chargement.

Vous pouvez également connecter l'étui de chargement contenant le microphone au port USB d'un ordinateur pour vérifier les données enregistrées stockées dans la mémoire intégrée du microphone sur l'ordinateur.
