Ubicazione e funzione delle parti

Cuffie

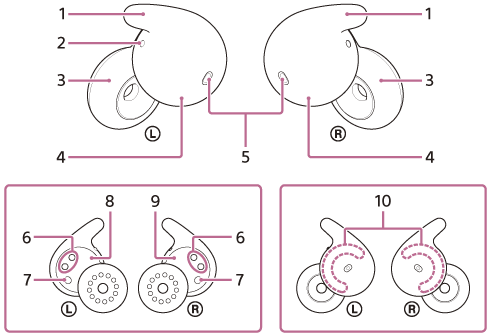

Sull’unità sinistra e destra delle cuffie, 3 è la parte a forma di ciambella e 4 è la parte a forma di sfera. 5 e 10 sono sulla parte a forma di sfera e 1 è un’estensione della parte di forma sferica. 2 si trova sull’unità sinistra delle cuffie. 6 e 7 si trovano sulle superfici piane delle parti a forma di sfera delle unità destra e sinistra. 8 si trova sull’unità sinistra delle cuffie e 9 sull’unità destra delle cuffie.

  1. Supporti fitting (sinistro, destro)

  2. Puntino in rilievo

    Sull’unità sinistra delle cuffie è presente un puntino in rilievo.

  3. Unità pilota (sinistra, destra)

  4. Alloggiamenti (sinistro, destro)

  5. Microfoni (sinistro, destro)

  6. Porte di ricarica (sinistra, destra)

  7. Sensori IR (sinistro, destro)

  8. Contrassegno (sinistra)

  9. Contrassegno (destra)

  10. Antenne integrate (sinistra, destra)


Custodia di ricarica

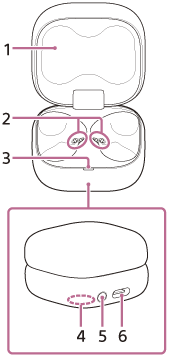

5 e 6 si trovano nella parte inferiore della custodia di ricarica. 3 risulta visibile quando il coperchio superiore (1) della custodia di ricarica è aperto rivolto verso di sé. 2 è all’interno della custodia di ricarica e 4 è sulla superficie inferiore della custodia di ricarica.

  1. Coperchio

  2. Porte di ricarica (sinistra, destra)

  3. Indicatore (verde/arancione/blu)

    Indica la durata residua della batteria delle cuffie e della custodia di ricarica, lo stato di ricarica o lo stato della modalità di associazione.

  4. Numero di serie

    Si trova nella parte inferiore della custodia di ricarica.

  5. Pulsante di associazione/ripristino/inizializzazione

    Viene utilizzato quando le cuffie entrano in modalità di associazione, in ripristino o in inizializzazione.

  6. Porta USB Type-C

    Utilizzando il cavo USB Type-C in dotazione, collegare la custodia di ricarica a un computer o a una presa CA tramite un adattatore CA USB disponibile in commercio per caricare contemporaneamente sia le cuffie che la custodia di ricarica.
