Positionen und Funktionen der Komponenten

Headset

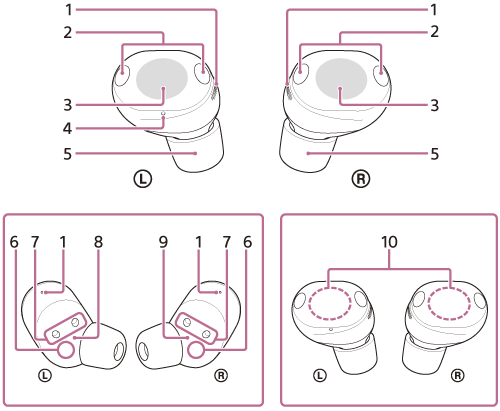

3 ist der flache Teil der linken und rechten Headset-Einheit. 10 ist in jedes Headset integriert. 1 und 2 befinden sich in der Nähe von 3. 6, 7, 8 und 9 sind zu sehen, wenn das Headset mit den Ohrstöpseln (5) zu Ihnen gerichtet auf eine Oberfläche gelegt wird. 4 befindet sich an der linken Headset-Einheit.

  1. Luftöffnungen (links, rechts)

  2. Mikrofone (links, rechts)

    Erfasst den Klang Ihrer Stimme bei Telefonaten oder im Speak-to-Chat-Modus und nimmt Geräusche auf, wenn Sie die Geräuschunterdrückungsfunktion oder den Umgebungsgeräuschmodus verwenden.

  3. Touchsensoren (links, rechts)

  4. Tastpunkt

    Auf der linken Seite der Headset-Einheit befindet sich ein fühlbarer Punkt.

  5. Ohrstöpsel-Aufsätze (links, rechts)

  6. IR-Sensoren (links, rechts)

  7. Ladeanschlüsse (links, rechts)

  8. Markierung (links)

  9. Markierung (rechts)

  10. Integrierte Antennen (links, rechts)

    Eine Bluetooth-Antenne ist sowohl in der linken als auch in der rechten Einheit des Headsets integriert.


Ladeetui

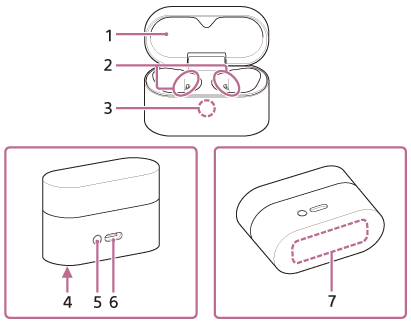

3 ist am ehesten zu sehen, wenn der Deckel des Ladekoffers (1) geöffnet und auf eine Ihnen zugewandte Fläche gelegt ist. 2 befindet sich im Inneren des Ladekoffers. 5 und 6 befinden sich auf der Rückseite des Ladekoffers. 4 und 7 befinden sich an der Unterseite des Ladekoffers.

  1. Deckel des Ladekoffers

  2. Ladeanschlüsse (links, rechts)

  3. Blinker (blau/orange/grün)

    Zeigt die verbleibende Akkuladung der Headset-Einheiten und der Ladehülle, den Ladestatus oder den Status des Kopplungsmodus an.

  4. Seriennummer

    Befindet sich an der Unterseite des Ladeetuis.

  5. Kopplungs-/Rücksetz-/Initialisierungstaste

    Zum Wechseln in den Kopplungsmodus bzw. zum Zurücksetzen oder Initialisieren des Headsets.

  6. USB Type-C-Anschluss

    Laden Sie sowohl das Headset als auch das Ladeetui mit einer der folgenden Methoden über das mitgelieferte USB-Typ-C-Kabel auf.

    • Verbinden Sie den Ladekoffer mit einem Computer
    • Schließen Sie das Ladegerät mit einem handelsüblichen USB-Netzadapter an eine Steckdose an.

  7. Kontaktfläche für das Qi-Laden

TP1002089777
