Umístění a funkce součástí

Levá jednotka

Tlačítko pro přepínání mezi režimem Potlačení hluku a režimem okolního zvuku, tlačítko napájení a vstupní konektor pro kabel ke sluchátkům se nacházejí na levé jednotce.

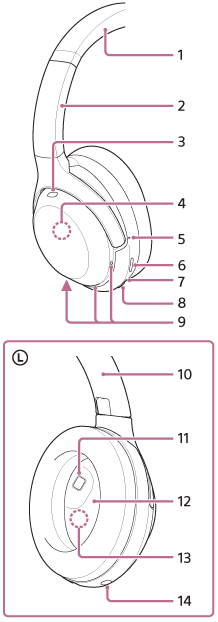

Ilustrace levé jednotky. 2 a 10 se nacházejí na jednom konci obloukovitého prvku 1. Čísla 5, 6, 7, 8 a 14 jsou uvedena na boku přístroje. 6 a 8 jsou obě tlačítka, uspořádaná do řady po dvou. Čísla 3 a 9 se nacházejí na vnější straně jednotky a číslo 4 je zabudováno uvnitř. 11 a 12 se nacházejí uvnitř jednotky a 13 je zabudován uvnitř.

  1. Sluchátkový pásek

  2. Posuvník na čelence

    Posunutím nastavte délku sluchátkového pásku.

  3. Mikrofon s funkcí potlačení hluku (externí)

    Zachycuje zvuk hluku při používání funkce potlačení hluku.

  4. Vestavěná anténa

    Do sluchátek je zabudována anténa BLUETOOTH.

  5. Hmatová tečka

  6. Tlačítko pro potlačení hluku / Režim okolního zvuku

    NC/AMB: Značka režimu Potlačení hluku/Režim okolního zvuku

  7. Indikátor (červený/modrý)

    Červeným nebo modrým světlem indikuje stav napájení nebo komunikace sluchátek.

  8. Tlačítko napájení/BLUETOOTH

    : Značka výkonu

    : Ochranná známka BLUETOOTH

  9. Mikrofony pro snímání hlasu

    Zachyťte zvuk svého hlasu při telefonování nebo při používání režimu Speak-to-Chat režimu.

  10. Sériové číslo

    Nachází se na vnitřní straně posuvníku čelenky.

  11. Senzor přiblížení

    Zjišťuje, zda jsou sluchátka nasazena na uších.

  12. L (vlevo) značka

  13. Mikrofon s funkcí potlačení hluku (vestavěný)

    Zachycuje zvuk hluku při používání funkce potlačení hluku.

  14. Vstupní konektor kabelu sluchátek

    Slouží k připojení hudebního přehrávače nebo jiného zařízení pomocí dodaného kabelu ke sluchátkům. Kabel zasuňte, až zacvakne. Pokud byste konektor nezapojili správně, je možné, že by se zvuk neozýval správně.


Správná jednotka

Port USB Type-C se nachází na pravé straně přístroje. Dotykový snímač ovládání je umístěn na rovné vnější ploše pravého modulu.

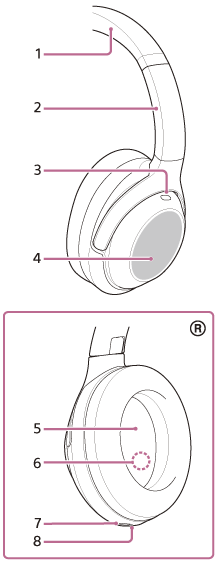

Ilustrace správné jednotky. 2 se nachází na jednom konci obloukovitého prvku 1. Čísla 7 a 8 jsou umístěna na boku přístroje. 3 a 4 se nacházejí na vnější straně zařízení, 5 je na vnitřní straně zařízení a 6 je zabudováno uvnitř.

  1. Sluchátkový pásek

  2. Posuvník na čelence

    Posunutím nastavte délku sluchátkového pásku.

  3. Mikrofon s funkcí potlačení hluku (externí)

    Zachycuje zvuk hluku při používání funkce potlačení hluku.

  4. Dotykový ovládací panel

    Nachází se na rovné ploše na vnější straně pravého modulu.

    Pomocí dotykového snímače můžete provádět různé operace, jako je přehrávání hudby nebo dálkové ovládání zařízení BLUETOOTH.

  5. R (vpravo) značka

  6. Mikrofon s funkcí potlačení hluku (vestavěný)

    Zachycuje zvuk hluku při používání funkce potlačení hluku.

  7. Port USB Type-C

    Sluchátka připojte k síťové zásuvce pomocí Napájecího adaptéru USB nebo k počítači pomocí kabelu USB Type-C, abyste je mohli nabít.

  8. Indikátor nabíjení (červený)

    Při nabíjení svítí červeně.

TP1002541503
