Umiestnenie a funkcie súčastí

Slúchadlá

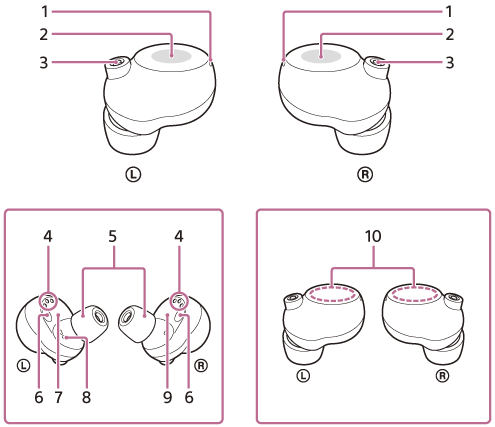

Obrázok znázorňujúci jednotlivé časti slúchadiel

  1. Mikrofóny (ľavý, pravý)
  2. Dotykové snímače (ľavý, pravý)
  3. Mikrofóny (ľavý, pravý)
  4. Nabíjacie porty (ľavý, pravý)
  5. Koncovky nástavcov slúchadiel (ľavá, pravá)
  6. Infračervený snímač
  7. Značka (ľavé)
  8. Hmatový bod
    Na ľavom slúchadle sa nachádza hmatový bod.
  9. Značka (pravá)
  10. Vstavané antény (ľavá, pravá)
    Anténa Bluetooth je zabudovaná do ľavého aj pravého slúchadla.


Nabíjacie puzdro

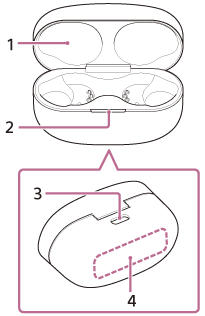

Obrázok znázorňujúci jednotlivé časti nabíjacieho puzdra

  1. Veko
  2. Indikátor
    Zobrazuje stav nabitia.
  3. Port USB Type–C
    Pomocou dodaného kábla USB Type–C pripojte nabíjacie puzdro k počítaču alebo k napájacej zásuvke pomocou bežne dostupného sieťového adaptéra USB, ktorý bude súčasne nabíjať slúchadlá aj nabíjacie puzdro.
  4. Kontaktný povrch na nabíjanie Qi
