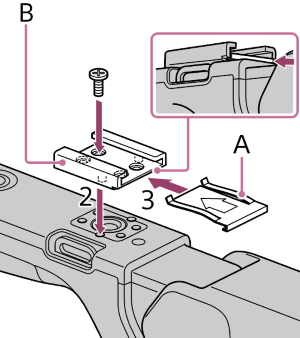

Fixation de la griffe pour accessoire
-
Soulevez l’avant de la plaque à ressort de la griffe (A) et poussez la plaque à ressort dans la direction opposée à la flèche gravée sur la plaque.
-
Positionnez la griffe pour accessoire (B) sur le dispositif de montage de griffe pour accessoire, en alignant les saillies de la griffe sur les points correspondants du dispositif de montage, puis serrez les quatre vis.
-
Insérez la plaque à ressort de la griffe (A) dans la direction de la flèche, de manière à ce que la partie en forme de U s’enclenche au fond de la griffe pour accessoire.
Astuce
- Pour retirer la griffe pour accessoire, retirez la plaque à ressort de la griffe comme décrit à l’étape 1, dévissez les quatre vis et retirez la griffe pour accessoire.
