Côté arrière/bloc de connecteurs/logements de carte

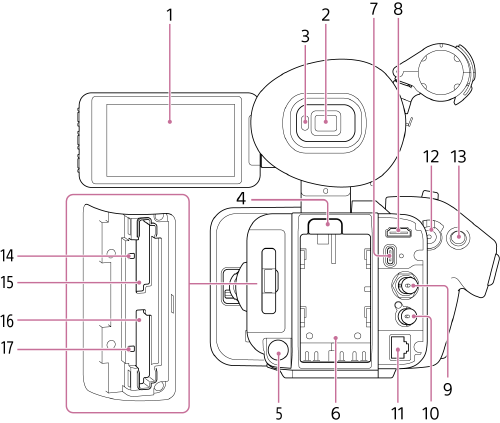

Illustration du côté arrière, du bloc de connecteurs et des logements de carte de la caméra

  1. Moniteur LCD/panneau tactile
  2. Viseur

  3. Capteur oculaire

    Permet de détecter si vos yeux sont proches ou non du viseur et de contrôler l’affichage de l’écran sur le moniteur LCD/le viseur.

  4. Touche BATT RELEASE (dégagement de la batterie)

    Appuyez sur la touche pour retirer la batterie.

  5. Connecteur DC IN (entrée d’alimentation CC)

    Prise CC standard.

  6. Compartiment de batterie

  7. Connecteur USB-C®

    Connecteur de câble USB Type C. L’orifice de vis sur le côté droit du connecteur USB-C est destiné à un câble à verrouillage à vis de type C.

  8. Connecteur de sortie HDMI

    Émet un signal HDMI.

  9. Connecteur SDI OUT (type BNC)

    Émet un signal SDI. Disponible uniquement sur le PXW-Z200.

  10. Connecteur TC IN/OUT (type BNC)

    Connecteur d’entrée/sortie de code temporel. Disponible uniquement sur le PXW-Z200.

    Utilisé pour les applications suivantes, en fonction du réglage du commutateur TC IN/OUT.

    IN : entrée de signal de code temporel de référence lors du verrouillage du code temporel de l’appareil sur un dispositif externe.

    OUT : sortie de signal de code temporel de l’appareil lors du verrouillage du code temporel d’un dispositif externe vers le code temporel de l’appareil.

    Note

    • Connectez un appareil conforme à la norme numérique SMPTE au connecteur TC IN/OUT. La connexion d’un appareil non conforme (par exemple, un appareil délivrant une tension en dehors de la plage 0,5 V à 4,5 V) pourrait endommager l’appareil.

  11. Connecteur LAN

    Connecteur LAN filaire.

  12. Touche d’enregistrement START/STOP / commutateur HOLD (grip)

    Appuyez sur la touche d’enregistrement START/STOP, ce qui allume le témoin, pour démarrer l’enregistrement. Appuyez de nouveau sur cette touche pour éteindre le témoin et arrêter l’enregistrement.

    Lorsque le commutateur HOLD est en position HOLD, il est impossible d’appuyer sur la touche d’enregistrement START/STOP.

  13. Sélecteur multiple

    Utilisé pour la mise au point automatique et l’utilisation du menu. Permet de déplacer le curseur dans 8 directions et de sélectionner les valeurs lorsqu’il est enfoncé.

  14. Témoin d’accès A
  15. Logement de carte CFexpress Type A/SD (A)
  16. Logement de carte CFexpress Type A/SD (B)
  17. Témoin d’accès B
