Diagrammes bloc

Les diagrammes bloc sont liés à l’audio et au menu [Audio].

[Audio Input] (CH1&CH2)

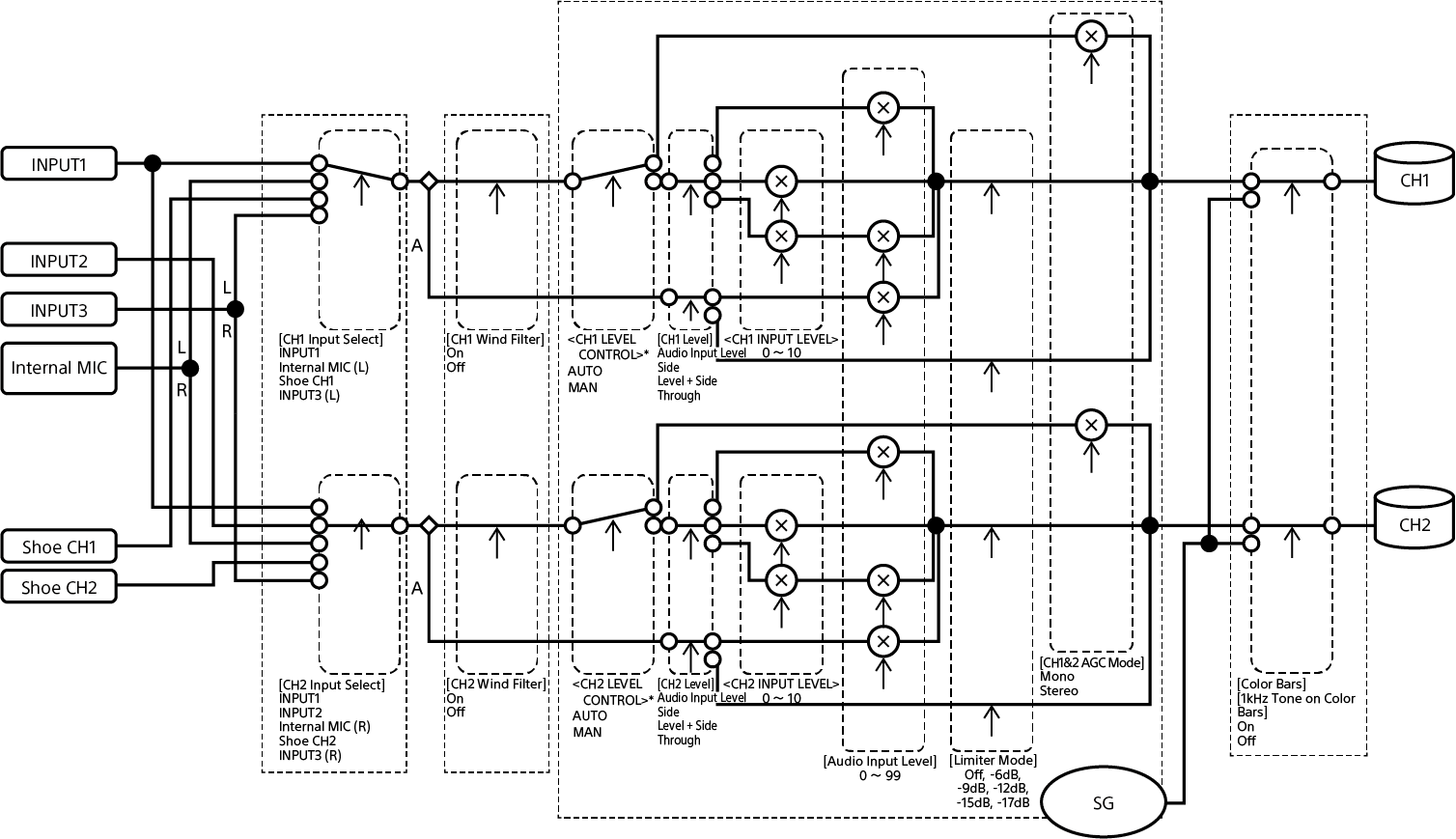

Diagramme bloc CH1/CH2 de l’entrée audio

A : avec adaptateur XLR

* Réglé par [Audio Input] – [CH1 Level Control] sur [CH4 Level Control] sur l’écran d’état [Audio] pour l’entrée audio d’un adaptateur XLR.

[Audio Input] (CH3&CH4)

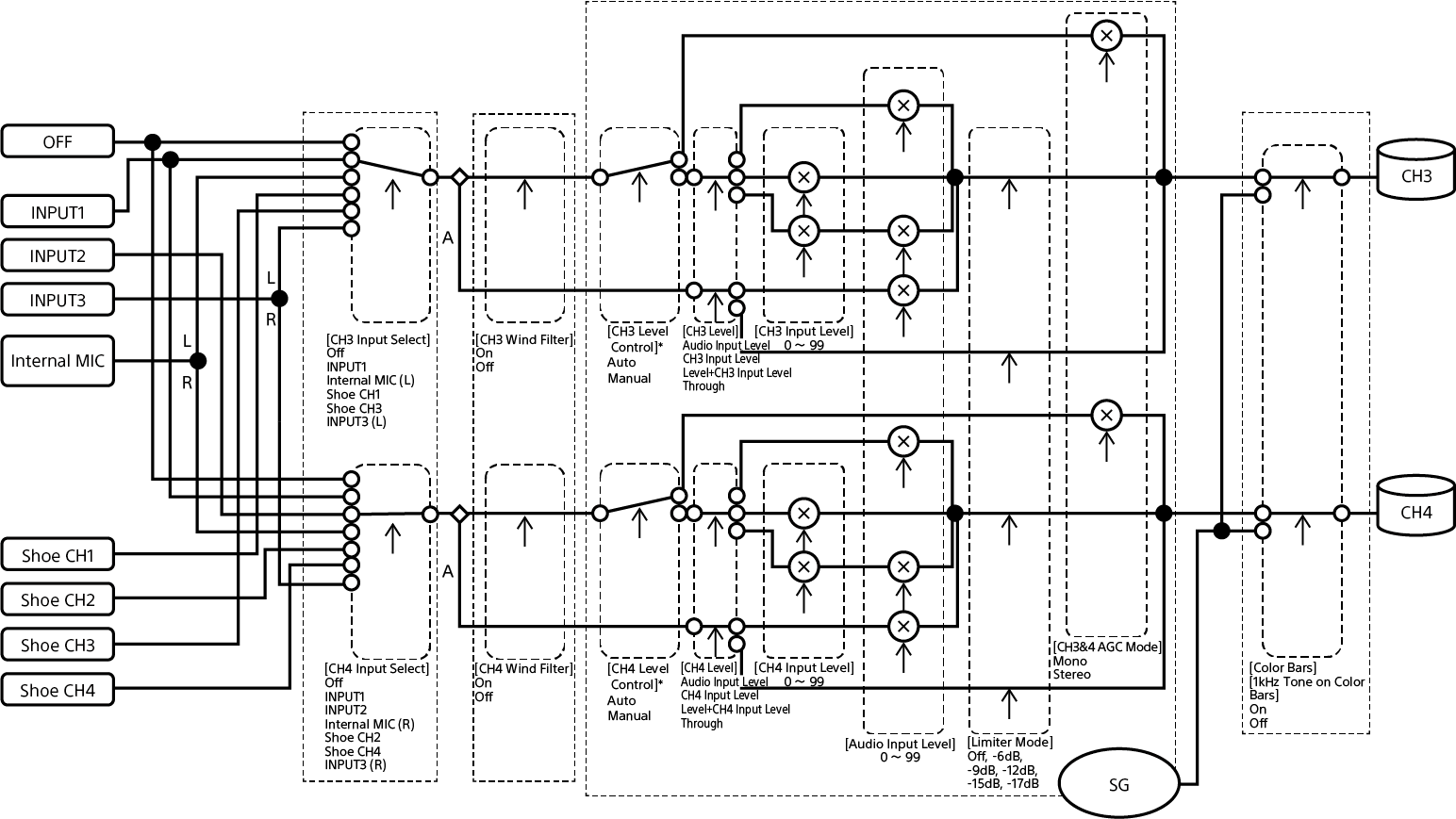

Diagramme bloc CH3/CH4 de l’entrée audio

A : avec adaptateur XLR

* Réglé par [Audio Input] – [CH1 Level Control] sur [CH4 Level Control] sur l’écran d’état [Audio] pour l’entrée audio d’un adaptateur XLR.
