Бөлшектері мен басқару элементтері

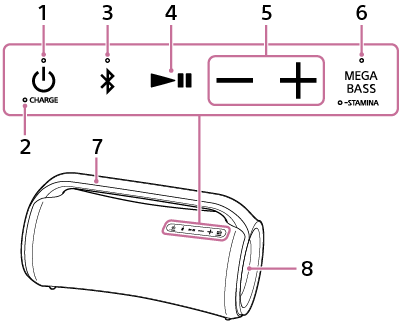

Түймелердің, тұтқаның және шамның орнын көрсететін сымсыз динамик суреті

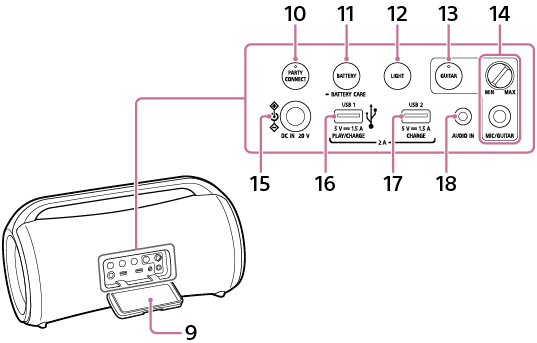

Қақпақтың орнын, қақпақ артындағы түймелердің, порттар мен ұялардың, MIC және GUITAR деңгей тұтқасының орнын көрсететін сымсыз динамик суреті

  1. Индикаторы бар (қуат) түймесі

  2. CHARGE индикаторы

  3. Индикаторы бар (BLUETOOTH) түймесі

  4. (ойнату) түймесі

  5. -/+ (дыбыс деңгейі) түймелері

  6. Индикаторы бар MEGA BASS түймесі/индикаторы бар STAMINA түймесі

  7. Тұтқа

  8. Шам

  9. Қақпақ

  10. Индикаторы бар PARTY CONNECT түймесі

  11. BATTERY түймесі/ BATTERY CARE түймесі

  12. LIGHT түймесі

  13. Индикаторы бар GUITAR түймесі

  14. MIC және GUITAR деңгей (MIN/MAX) тұтқасы

    MIC/GUITAR ұясы (Φ 6,3 мм)

  15. DC IN 20 V ұясы

  16. PLAY/CHARGE (тек ТТ қуат шығысы) порты (USB1)*1

  17. CHARGE (тек ТТ қуат шығысы) порты (USB2)*2

  18. AUDIO IN ұясы (Φ 3,5 мм)*3

*1 USB құрылғысы жалғанған кезде, BLUETOOTH құрылғысының және AUDIO IN ұясына жалғанған құрылғының аудио шығысы өшіріледі.

*2 Бұл порт музыка ойнатуға жарамайды.

*3 Аудио кабель жалғанған кезде, BLUETOOTH құрылғысының аудио шығысы өшіріледі.
