Teile und Bedienelemente (Verbindungsanschlüsse)

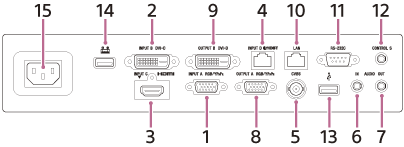

Abbildung der Anschlüsse am Projektor

  1. Eingang A (INPUT A)
    Video: RGB/Y PB PR-Eingang (RGB/Y PB PR)
  2. Eingang B (INPUT B)
    Video: DVI-D-Eingang (DVI-D)
  3. Eingang C (INPUT C)
    Video: HDMI-Eingang (HDMI)
    Audio: HDMI-Eingang (HDMI)
  4. Eingang D (INPUT D)
    HDBaseT-Anschluss (HDBT)
  5. Video (VIDEO IN)
    Video: Videoeingang
  6. Audio (AUDIO IN)
    Audio: Audioeingang
  7. Audio (AUDIO OUT)
    Audio: Audioausgang
  8. Ausgang A (OUTPUT A)
    Video: RGB/Y PB PR-Ausgang (RGB/Y PB PR)
  9. Ausgang B (OUTPUT B)
    Video: DVI-D-Ausgang (DVI-D)
  10. LAN-Anschluss
  11. RS-232C-Anschluss (RS-232C)
    Ein RS-232C-konformer Steueranschluss. Zum Anschließen an den RS-232C-Computeranschluss über ein RS-232C-Kabel (gekreuzt).
  12. CONTROL S-Eingang (Stromversorgung mit Gleichstrom) (CONTROL S)
    Zum Anschließen an den CONTROL S-Ausgang an der mitgelieferten Fernbedienung mithilfe eines Verbindungskabels (Stereoministecker (nicht mitgeliefert)), wenn diese als Kabelfernbedienung verwendet werden soll.
  13. USB-Anschluss (Typ A) ( )
    Anschluss für Softwareaktualisierung und Kopieren/Downloaden der Einstellungen
  14. USB-Anschluss (Typ A)
    Dedizierter Anschluss zur Stromversorgung. Die USB-Stromversorgung mit bis zu 5 V/2 A ist verfügbar.
  15. Netzeingangsbuchse ( )
    Hier wird das mitgelieferte Netzkabel angeschlossen.

Hinweis

  • Die Audioeingänge am Projektor dienen zum Ausgeben von Ton an externe Geräte. Schließen Sie externe Audiogeräte für die Tonausgabe an.
  • Die Audioeingänge von Eingang A, Eingang B und Video werden gemeinsam genutzt.
  • Über Ausgänge werden projizierte Bilder bzw. der Ton ausgegeben. Bei Bildern werden die an Eingang A eingespeisten Signale über Ausgang A ausgegeben und die an Eingang B eingespeisten Signale über Ausgang B. Wenn jedoch die an Eingang B eingespeisten Signale mit HDCP geschützt sind, werden die Signale nicht an Ausgang B ausgegeben.
    Wenn bei Ton Eingang A, Eingang B oder Video ausgewählt ist, werden die am Audioeingang eingespeisten Audiosignale ausgegeben, wenn Eingang C oder Eingang D ausgewählt ist, werden die am ausgewählten Eingang eingespeisten Audiosignale ausgegeben.
