Projizieren auf eine unebene Wand
Sie können Bildverzerrungen mit der Eckwandfunktion korrigieren, wenn Sie auf eine Wand, den Boden, eine Ecke, Säule usw. projizieren möchten.
-
Drücken Sie einmal die Taste KEYSTONE auf der Fernbedienung.
Das Menü [Bildschirmanpass.] wird angezeigt.
Sie können das Menü auch über [Bildschirmanpass.] im Menü
[Installation] aufrufen. -
Wählen Sie [V Eckwand] oder [H Eckwand].
Wählen Sie [V Eckwand] zum Korrigieren der horizontalen Bildverzerrung und [H Eckwand] zum Korrigieren der vertikalen Bildverzerrung.
Die Einstellanzeige wird angezeigt.
-
Wählen Sie den zu korrigierenden Einstellpunkt mit den Tasten
/
/
/
(Auf/Ab/Links/Rechts) aus.Für [V Eckwand] gibt es 6 Einstellpunkte, nämlich links oben, links in der Mitte, links unten, rechts oben, rechts in der Mitte und rechts unten.
Für [H Eckwand] gibt es 6 Einstellpunkte, nämlich links oben, oben in der Mitte, rechts oben, links unten, unten in der Mitte und rechts unten.
-
Drücken Sie die Taste ENTER.
An der ausgewählten Ecke erscheint eine Cursoranzeige (
). -
Korrigieren Sie die Bildverzerrung mit den Tasten/// (Auf/Ab/Links/Rechts).
Stellen Sie die Position des Einstellpunkts mit den Tasten
/// (Auf/Ab/Links/Rechts) ein.Wenn Sie die Verzerrung an der linken/rechten Kante des Bilds korrigieren

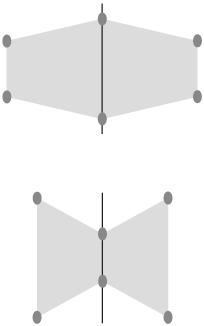

Wenn das Bild wie in der Abbildung gezeigt verzerrt ist, wählen Sie [V Eckwand] und stellen die Position der Einstellpunkte mit den Tasten
/// (Auf/Ab/Links/Rechts) ein.
Wenn Sie die Verzerrung an der oberen/unteren Kante des Bilds korrigieren
Wenn das Bild wie in der Abbildung gezeigt verzerrt ist, wählen Sie [H Eckwand] und stellen die Position der Einstellpunkte mit den Tasten
/// (Auf/Ab/Links/Rechts) ein.
Rufen Sie mit der Taste RESET wieder den ursprünglichen Bildschirm auf.
Hinweis
- Die Einstellung wird je nach Kombination der Einstellwerte im Menü [Bildschirmanpass.] möglicherweise nicht zurückgesetzt. Setzen Sie in diesem Fall alle Optionen unter [Rückstellen] im Menü [Bildschirmanpass.] zurück.
