Objektivverschiebungsbereich
Der Objektivverschiebungsbereich (VS, HS) wird in Prozent (%) angezeigt und gibt damit an, wie weit das Objektiv verschoben werden kann. Wenn eine Linie von der Mitte des Objektivs (C) die Projektionsfläche (A) an Punkt (D) im rechten Winkel schneidet und wenn Punkt (D) der Mitte des projizierten Bilds (B) entspricht, beträgt der Objektivverschiebungsbereich 0 %. Befindet sich der Punkt in Breite oder Höhe ganz am Rand des projizierten Bilds, beträgt er 100 %.

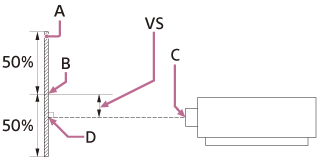

Seitenansicht
A: Projiziertes Bild
B: Mitte des projizierten Bilds
C: Objektivmitte
D: Schnittpunkt der von der Projektionsfläche aus senkrecht verlängerten Linie und der Linie, die von der Objektivmitte aus im rechten Winkel darauf trifft
VS: Objektivverschiebungsbereich
Draufsicht
A: Projiziertes Bild
B: Mitte des projizierten Bilds
C: Objektivmitte
D: Schnittpunkt der von der Projektionsfläche aus senkrecht verlängerten Linie und der Linie, die von der Objektivmitte aus im rechten Winkel darauf trifft
HS: Objektivverschiebungsbereich
Objektivverschiebungsbereich
A: Projiziertes Bild
C: Bildmitte
Schattierung: Objektivverschiebungsbereich
VS+: Vertikaler Objektivverschiebungsbereich (aufwärts) [%]
VS–: Vertikaler Objektivverschiebungsbereich (abwärts) [%]
HS+: Horizontaler Objektivverschiebungsbereich (rechts) [%]
HS–: Horizontaler Objektivverschiebungsbereich (links) [%]
Standardobjektiv
Installation auf dem Tisch
Installation für Deckenmontage
VS+ = 70 [%]
VS− = 5 [%]
HS+ = HS− = 32 [%]

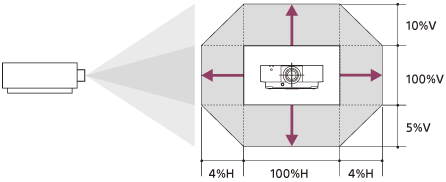

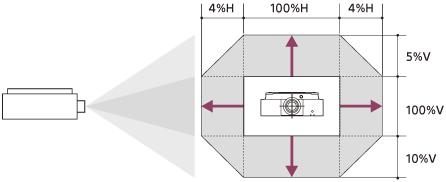

VPLL-3007
Installation auf dem Tisch
Installation für Deckenmontage
VS+ = 10 [%]
VS− = 5 [%]
HS+ = HS− = 4 [%]
VPLL-Z3009
Installation auf dem Tisch
Installation für Deckenmontage
VS+ = 50 [%]
VS− = 5 [%]
HS+ = HS− = 24 [%]
VPLL-Z3010
Installation auf dem Tisch
Installation für Deckenmontage
VS+ = 60 [%]
VS− = 5 [%]
HS+ = HS− = 29 [%]
VPLL-Z3024, VPLL-Z3032
Installation auf dem Tisch
Installation für Deckenmontage
VS+ = 60 [%]
VS− = 5 [%]
HS+ = HS− = 32 [%]

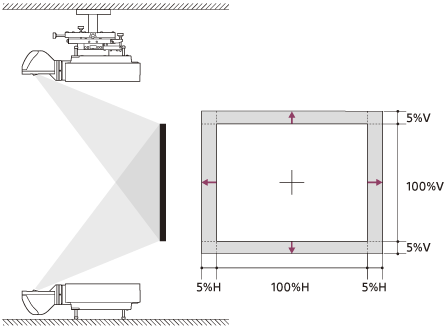

VPLL-3003
Installation auf dem Tisch/Installation für Deckenmontage
VS+ = VS− = 5 [%]
HS+ = HS− = 5 [%]
