HDBaseT™機器との接続
HDBaseTトランスミッターを経由して、コンピューター、ビデオ機器、ネットワーク機器と接続します。
ご注意
- ケーブル配線工事は、工事専門業者、または販売店に依頼してください。工事に不備があると、ケーブル伝送特性が得られず、映像が途切れたり乱れたりする原因となります。
- ケーブルは、ハブやルーターを介さずに直接接続してください。
- 次の条件に適合したケーブルをお使いください。
- CAT5e以上の規格に適合
- シールドタイプ（コネクターを含む）
- ストレート結線
- 単線
- ケーブル敷設時には、ケーブルテスターやケーブルアナライザーなどを使用して、ケーブルの特性がCAT5e以上の特性を満たしていることを確認してください。途中に中継コネクターを介している場合は、それも含めて測定してください。
- ノイズの影響を少なくするため、ケーブルはできるだけ巻かずに引き伸ばした状態で、設置・使用してください。
- ケーブルは、他のケーブル、特に電源ケーブルから離して敷設してください。
- 複数のケーブルを敷設するときは、束ねないで並走する距離をできるだけ短くしてください。
- ケーブルの伝送可能距離は最長100 mです。これを上回ると映像が途切れたり、LAN通信で誤動作したりすることがあります。最長伝送距離以上でのご使用はご遠慮ください。
- 他社製機器に起因する操作や性能上の不具合などについては、各メーカーにお問い合わせください。

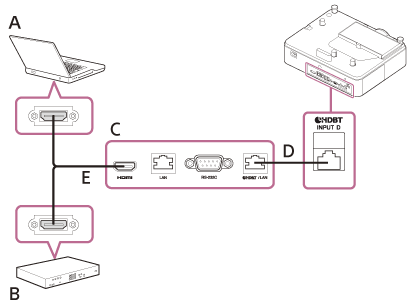

コンピューター、ビデオ機器との接続
HDBaseT端⼦とコンピューターまたはビデオ機器のHDMI出力端子を接続します。
A： コンピューター
B： ビデオ機器
C： HDBaseTトランスミッター
D： LANケーブル：CAT5e以上のSTPケーブル（ストレート、別売）
E： HDMIケーブル（別売）

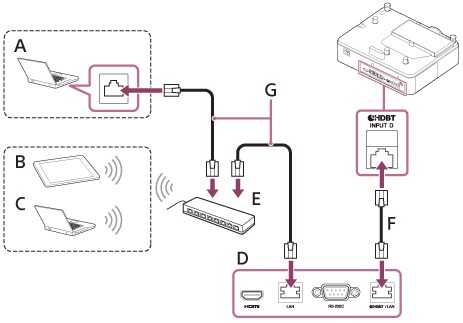

ネットワーク機器との接続（HDBaseT端子の使用）
HDBaseT端子を経由して本機をコントロールする場合の接続です。
A： コンピューター（有線の場合）
B： タブレット端末／スマートフォン
C： コンピューター（無線の場合）
D： HDBaseTトランスミッター
E： ハブまたは無線ルーター
F： LANケーブル：CAT5e以上のSTPケーブル（ストレート、別売）
G： LANケーブル（ストレート）（別売）
ご注意
- ネットワーク機能をご使用の際は、［HDBaseT設定］の［LAN設定］が［HDBaseT経由］になっていることをご確認ください。
- 本機とHDBaseTトランスミッターは、ハブやルーターを介さずに直接接続してください。
- Extron Electronics社製のXTP Systems製品と接続する場合は、［HDBaseT設定］の［Extron XTP］を［入］に設定する必要があります。
- ネットワーク経由でプロジェクターの監視、制御を行う際は、ウェブブラウザーで本製品のコントロール画面にアクセスし、お使いになる制御プロトコルを有効に設定してからお使いください。
