レンズシフト量
レンズシフト量は初期投写位置からどれくらい動かせるかを投写画面の「全高」または「全幅」を100％とし、その距離をパーセントで表します。

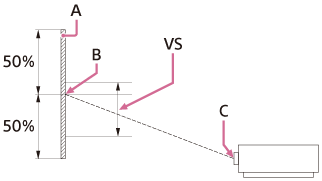

横からみた図
A：投写画⾯
B：投写画⾯の中⼼
C：レンズ中⼼
VS：レンズシフト量

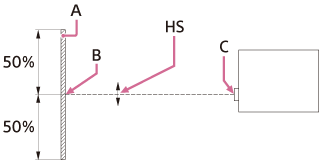

上からみた図
A：投写画⾯
B：投写画⾯の中⼼
C：レンズ中⼼
HS：レンズシフト量
レンズシフト範囲
A：投写画⾯
C：画面中⼼
網掛け：移動できる範囲
VS+：垂直レンズシフト量（上）［%］
VS−：垂直レンズシフト量（下）［%］
HS+：水平レンズシフト量（右）［%］
HS−：水平レンズシフト量（左）［%］
VS+ = 55［%］
VS− = 35［%］
HS+ = HS− = 15［%］
VS+［%］ = 55 − 3.667 × (HS+［%］またはHS−［%］)
VS−［%］ = 35 − 2.333 × (HS+［%］またはHS−［%］)
HS+［%］ = HS−［%］ = 15 − 0.273 × VS+［%］
HS+［%］ = HS−［%］ = 15 − 0.429 × VS−［%］
