כוונון המיקום של התמונה המוקרנת (VPL-XW8100/VPL-XW6100)
רמז
- הכפתורים
/
(הפעלה), INPUT (קלט), MENU (תפריט) וגם
/
/
/
(למעלה/למטה/שמאלה/ימינה)/
(Enter) שעל צג הבקרה של היחידה המרכזית מתפקדים באותו האופן כמו אלו שנמצאים על השלט הרחוק. הכפתור LENS (עדשה) מתפקד באותו האופן כמו הכפתורים FOCUS (מיקוד), ZOOM (זום) וגם SHIFT (היסט) שעל השלט הרחוק. - בעת התאמת העדשה על צג הבקרה, בכל פעם שתלחצו על הכפתור LENS (עדשה) על היחידה המרכזית, פונקציית התאמת העדשה משנה את הסדר של הכפתורים FOCUS (מיקוד), ZOOM (זום) ו-SHIFT (היסט).
- כאשר [Lens Control] [בקרת עדשה] מוגדרת למצב [Off] [כבוי] בתפריט
[Installation] [התקנה], לא ניתן לבצע כוונונים בכפתור FOCUS (מיקוד), ZOOM (זום) או SHIFT (היסט). - כאשר [Test Pattern] [דפוס בדיקה] מוגדר למצב [Off] [כבוי] בתפריט
[Function] [פונקציה], דפוס הבדיקה לא מוצג. - התאמת מיקוד
עדשת ההקרנה של מקרן הבהירות הגבוהה מושפע באופן תרמי מהאור במקור האור. לכן, המיקוד לא יציב ישר לאחר הפעלת המתח. לכוונון המיקוד באופן מדויק יותר, מומלץ לכוונן את המיקוד לאחר שחלפו 30 דקות או יותר מאז שהמקרן הופעל ולאחר שחלון ההתאמה של מיקוד העדשה (דפוס בדיקה) הוצג במשך 2 דקות או יותר.
הערה
- בהתאם למיקום ההתקנה של המקרן, ייתכן שלא תוכלו לשלוט בו באמצעות השלט הרחוק. במקרה זה, השתמשו בשלט הרחוק על ידי הצבעתו בכיוון גלאי השלט הרחוק שעל המקרן או בכיוון המסך.
- כווננו את העדשה באמצעות צג הבקרה שעל היחידה המרכזית או באמצעות השלט הרחוק. אל תכווננו את העדשה על ידי סיבוב העדשה בידיים. פעולה זו עלולה לגרום לנזק או לתקלה.
- אל תיגעו בעדשה בזמן שאתם מכווננים את מיקום התמונה. האצבעות שלכם עשויות לבצע תנועת צביטה, ופעולה זו עשויה להזיק לעדשה בזמן הארכה/קיצור.
- שימו לב שאם היחידה מוטה למעלה או למטה, התמונה המוקרנת תהיה מעוותת בצורה של טרפז.
- היו זהירים לא לצבוט את האצבעות בזמן הסיבוב של הרגליים הקדמיות (ניתנות לכוונון).
-
לחצו על הכפתור FOCUS (מיקוד) כדי להציג את חלון ההתאמה של מיקוד העדשה (דפוס בדיקה). לאחר מכן, כווננו את מיקוד התמונה באמצעות הכפתור/// (למעלה/למטה/שמאלה/ימינה).
כדי לכבות את דפוס הבדיקה, לחצו על הכפתור
(Enter). -
לחצו על הכפתור ZOOM (זום) כדי להציג את חלון ההתאמה של זום העדשה (דפוס בדיקה). לאחר מכן, כווננו את גודל התמונה באמצעות הכפתור/// (למעלה/למטה/שמאלה/ימינה).
כדי להגדיל את התמונה, לחצו על הכפתור
/ (למעלה/ימינה).כדי להקטין את התמונה, לחצו על הכפתור
/ (למטה/שמאלה). -
לחצו על הכפתור SHIFT (היסט) כדי להציג את חלון ההתאמה של היסט העדשה (דפוס בדיקה). לאחר מכן, כווננו את מיקום התמונה באמצעות הכפתור/// (למעלה/למטה/שמאלה/ימינה).
כדי לכוונן את המיקום האופקי
לחצו על הכפתור
/ (שמאלה/ימינה) כדי להזיז אופקית את התמונה המוקרנת ממרכז העדשה.מבט מלמעלה
א': רוחב מסך אחד
: מיקום התמונה בעת הזזת התמונה שמאלה במלואה
: מיקום התמונה בעת הזזת התמונה ימינה במלואהכדי לכוונן את המיקום האנכי
לחצו על הכפתור
/ (למעלה/למטה) כדי להזיז אנכית את התמונה המוקרנת ממרכז העדשה.מבט צדדי
א': גובה מסך אחד
: מיקום התמונה בעת הזזת התמונה למעלה במלואה
: מיקום התמונה בעת הזזת התמונה למטה במלואה
כדי להחזיר את העדשה למרכז
לחצו על הכפתור RESET (איפוס) בשלט הרחוק בזמן שמוצג חלון ההתאמה של היסט העדשה. העדשה חוזרת למרכז (מיקום ברירת המחדל של היצרן). (הגדרות הזום והמיקוד לא משתנים.)
טווח התנועה בתמונה המוקרנת

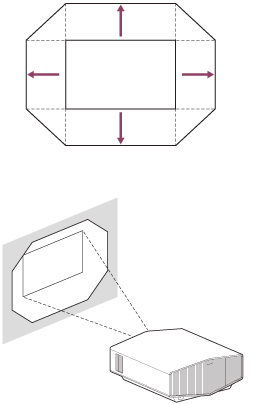

ניתן להזיז את התמונה המוקרנת רק בתוך האזור המתומן המוצג באיור למטה. טווח ההזזה תלוי בעדשה או ביחס הרוחב-גובה של התמונה המוקרנת.
כדי לכוונן את ההטיה של שטח ההתקנה
אם היחידה מותקנת בשטח לא מאוזן, השתמשו ברגליים הקדמיות (ניתנות לכוונון) (א') לשמירה על איזון היחידה.

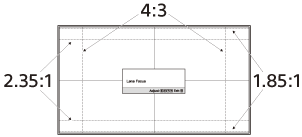

חלון התאמת עדשה (דפוס בדיקה)
הקווים המקווקווים מציגים את זווית הצפייה של כל יחס רוחב-גובה.
