חלקים ופקדים (יחידה מרכזית) (VPL-XW5100)

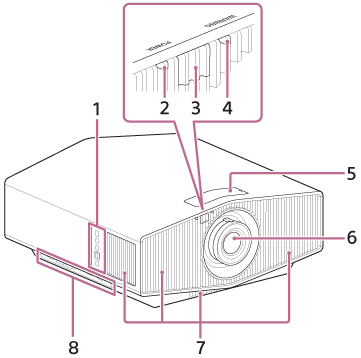

צד קדמי/צד ימין/צד עליון
- צג בקרה
- מחוון POWER (הפעלה)
- גלאי שלט רחוק
- מחוון WARNING (אזהרה)
- חוגות היסט עדשה
- עדשת הקרנה
- חורי אוורור (כניסה)
- מסופים
הערה
- אם תסתכלו דרך עדשת ההקרנה בזמן שהיחידה מקרינה, האור עלול להזיק לעיניים. היו זהירים במיוחד בעת שימוש ביחידה סביב ילדים.
צג בקרה ומסופים
צג בקרה
-
/
כפתור Power (הפעלה) - כפתור INPUT (קלט)
- כפתור MENU (תפריט)
-
/
/
/
כפתור Up/Down/Left/Right (למעלה/למטה/שמאלה/ימינה)/כפתור ENTER - כפתור LENS (עדשה)
רמז
- הכפתורים שעל צג הבקרה של היחידה המרכזית מתפקדים באותו האופן כמו אלו שנמצאים על השלט הרחוק.
מסופים
- מסוף LAN
- מסוף HDMI 1/HDMI 2
- מסוף TRIGGER (גורם מפעיל)
- מסוף IR IN
ניתן לשלוט במקרן חיצונית באמצעות אות אינפרה-אדום (CONTROL S). בעת התחברות למסוף, גלאי השלט הרחוק לא עובד עם השלט הרחוק. - מסוף REMOTE
(מרחוק) מתחבר למערכת בקרה כגון מחשב עבור שלט רחוק. - מסוף USB
מסוף עבור עדכון תוכנה.

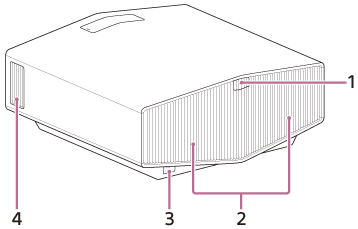

צד אחורי/צד שמאל
- גלאי שלט רחוק
- חורי אוורור (יציאה)
- שקע AC IN
- חורי אוורור (כניסה)

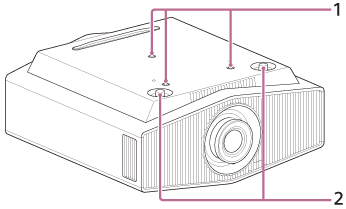

חלק תחתון
- חור לחיבור התמיכה בתליית המקרן
- רגליים קדמיות (ניתנות לכוונון)
