כוונון המיקום של התמונה המוקרנת (VPL-XW5100)
רמז
- התאמת מיקוד
עדשת ההקרנה של מקרן הבהירות הגבוהה מושפע באופן תרמי מהאור במקור האור. לכן, המיקוד לא יציב ישר לאחר הפעלת המתח. לכוונון המיקוד באופן מדויק יותר, מומלץ לכוונן את המיקוד לאחר שחלפו 30 דקות או יותר מאז שהמקרן הופעל ולאחר שחלון התאמת העדשה (דפוס בדיקה) הוצג במשך 2 דקות או יותר.
הערה
- בהתאם למיקום ההתקנה של המקרן, ייתכן שלא תוכלו לשלוט בו באמצעות השלט הרחוק. במקרה זה, השתמשו בשלט הרחוק על ידי הצבעתו בכיוון גלאי השלט הרחוק שעל המקרן או בכיוון המסך.
- אל תיגעו בעדשה בזמן שאתם מכווננים את מיקום התמונה. האצבעות שלכם עשויות לבצע תנועת צביטה, ופעולה זו עשויה להזיק לעדשה בזמן הארכה/קיצור.
- בעת התקנת היחידה על התקרה ופתיחת המכסה של חוגת ההיסט, המכסה עלול ליפול. היו זהירים בעת פתיחה וסגירה של המכסה ובעת הפעלת החוגה.
- שימו לב שאם היחידה מוטה למעלה או למטה, התמונה המוקרנת תהיה מעוותת בצורה של טרפז.
- היו זהירים לא לצבוט את האצבעות בזמן הסיבוב של הרגליים הקדמיות (ניתנות לכוונון).
-
לחצו על הכפתור LENS (עדשה) בצג הבקרה או על הכפתור PATTERN (דפוס) בשלט הרחוק כדי להציג אות בדיקה עבור ביצוע כוונונים.
-

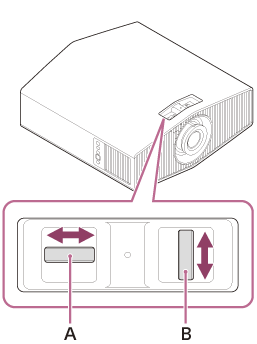

דחפו את המכסה בחלק העליון של היחידה כדי לפתוח אותו ולאחר מכן הזיזו את שתי החוגות של היסט העדשה כדי לכוונן את מיקום התמונה.
א': כדי לכוונן את המיקום האופקי
ב': כדי לכוונן את המיקום האנכי
לאחר כוונון מיקום התמונה, חברו את המכסה במיקום המקורי שלו.
-
כווננו את גודל התמונה באמצעות ידית הזום.
א': ידית זום
-
כווננו את המיקוד באמצעות טבעת המיקוד.
א': טבעת מיקוד

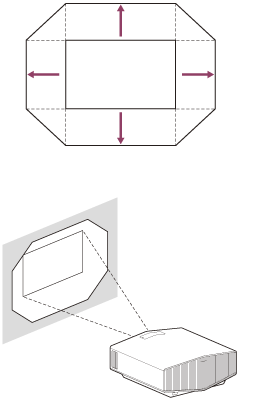

טווח התנועה בתמונה המוקרנת
ניתן להזיז את התמונה המוקרנת רק בתוך האזור המתומן המוצג באיור למטה. טווח ההזזה תלוי בעדשה או ביחס הרוחב-גובה של התמונה המוקרנת.
כדי לכוונן את ההטיה של שטח ההתקנה
אם היחידה מותקנת בשטח לא מאוזן, השתמשו ברגליים הקדמיות (ניתנות לכוונון) (א') לשמירה על איזון היחידה.

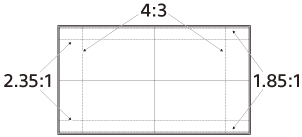

חלון התאמת עדשה (דפוס בדיקה)
הקווים המקווקווים מציגים את זווית הצפייה של כל יחס רוחב-גובה.
