מרחק הקרנה וטווח היסט עדשה
מרחק הקרנה
מרחק ההקרנה (L) מתייחס למרחק בין החלק הקדמי של העדשה (B המוצג באיור) לבין המשטח שעליו מתבצעת ההקרנה (A המוצג באיור).
L: מרחק הקרנה
טווח היסט עדשה
טווח היסט העדשה מייצג את המרחק באחוזים (%) שניתן להסיט את העדשה מהמרכז של התמונה המוקרנת (B המוצג באיורים). טווח היסט העדשה נחשב 0% כאשר הנקודה D המוצגת באיורים (הנקודה שבה קו המצויר ממרכז העדשה (C המוצג באיורים) והשטח שעליו מתבצעת ההקרנה (A המוצג באיורים) חוצים זה את זה בזוויות נכונות) מתיישרת עם מרכז התמונה המוקרנת (B), והרוחב המלא או הגובה המלא של התמונה המוקרנת נחשב 100%.

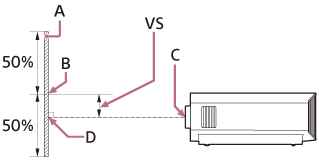

מבט צדדי
VS: טווח היסט עדשה אנכי

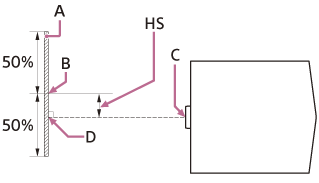

מבט מלמעלה
HS: טווח היסט עדשה אופקי
טווח היסט עדשה
A: שטח שעליו מתבצעת ההקרנה
C: מרכז העדשה
אזור מוצל: טווח היסט עדשה
+VS: טווח היסט עדשה אנכי (למעלה) [%]
−VS: טווח היסט עדשה אנכי (למטה) [%]
+HS: טווח היסט עדשה אופקי (ימין) [%]
–HS: טווח היסט עדשה אופקי (שמאל) [%]
