Cameră foto digitală cu obiectiv interschimbabilGhid de asistență ILX-LR1

Spate

1. Comutator LOCK
2. Buton (Mărire)

   În timpul redării, puteți mări ecranul de redare.

   În timpul înregistrării, puteți utiliza funcții alocate în setările de taste personalizate. Funcția pentru înregistrare nu este alocată implicit. Alocați funcția dorită utilizând setările de taste personalizate.

3. Comutator ON/OFF (alimentare)
4. Lampă de alimentare

   Când este aprinsă verde: produsul este alimentat și comutatorul ON/OFF (alimentare) este pornit

   Când este aprinsă roșu: produsul este alimentat și comutatorul ON/OFF (alimentare) este oprit

5. Comutator capac pentru card de memorie
6. Lampa de acces
7. Slot pentru card de memorie
8. Capac pentru card de memorie
9. Buton MENU
10. Pentru captură: butonul C (butonul personalizat)
    Pentru vizualizare: butonul (Ștergere)
11. Rotiţă de control
12. Buton (Redare)
13. Comutator Imagini statice/Film/S&Q
14. Buton Shutter/MOVIE (Film)
15. Terminal de alimentare și control



16. Orificiu fixare USB Type-C
17. Terminal USB Type-C
18. Mufa micro HDMI

Faţă

1. Indice de montare
2. Senzor de imagine*
3. Soclu
4. Puncte de contact obiectiv*
5. Buton de eliberare a obiectivului



6. Marcajul de poziție a senzorului de imagine
   • Senzorul de imagine este senzorul care converteşte lumina în semnal electric. Poziţia senzorului de imagine este indicată de (marcajul de poziţionare a senzorului de imagine). Atunci când măsuraţi distanţa exactă dintre cameră şi subiect, raportaţi-vă la poziţia liniei orizontale.
   • Dacă subiectul este mai aproape de produs decât distanţa minimă de înregistrare de imagini a obiectivului, focalizarea nu poate fi confirmată. Asiguraţi-vă că distanţa dintre subiect şi cameră este suficient de mare.
7. Indicator luminos de înregistrare
8. Lens

^* Nu atingeţi direct aceste piese.

Partea inferioară

1. Orificiu trepied
   Acceptă șuruburi 1/4-20 UNC

   Folosiți un trepied etc. cu un șurub cu lungimea sub 5,5 mm (7/32 inch) (cuplu de strângere recomandat: 2,0 N・m).
   În caz contrar, nu puteți fixa în siguranță camera și aceasta poate fi deteriorată.

Orificii de fixare (M3)

Folosiți șuruburi M3 cu lungimea sub 4,5 mm (3/16 inch) (cuplu de strângere recomandat: 0,6 N・m).

Dacă folosiți șuruburi cu alte dimensiuni decât cele specificate, este posibil să nu puteți fixa produsul ferm și acesta se poate deteriora.

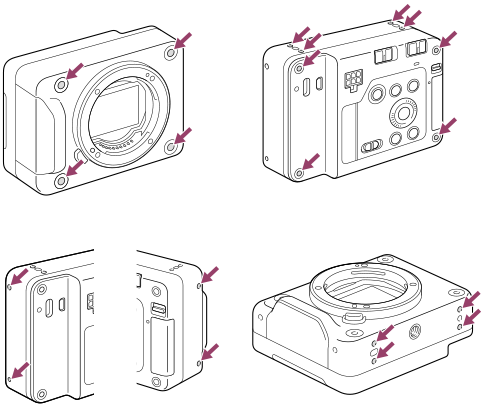

Orificiile de fixare se află în următoarele locuri.

• Față: 4 locuri
• Spate: 4 locuri
• Partea superioară: 4 locuri
• Părțile laterale: 2 locuri pe fiecare parte
• Partea inferioară: 4 locuri
