Construirea manuală a unui cablu de alimentare și control

Consultați următoarele atunci când construiți manual un cablu de alimentare și control și nu-l utilizați pe cel furnizat.

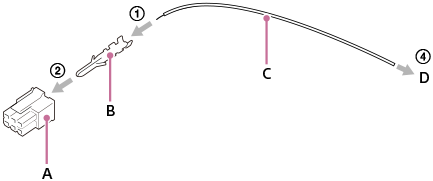

A: conector Molex

B: terminal sertizare Molex

C: fir principal

D: conector compatibil cu dispozitivul de conectat


Procedura de construire

  1. Sertizați terminalul de sertizat (B) pe firul principal (C) cu un clește de sertizat Molex.
  2. Atașați terminalul sertizat de la pasul 1 la conectorul (A).
  3. Repetați pașii 1 și 2 în funcție de numărul de pini folosiți.
  4. Conectați conectorul atașabil (D) la dispozitivul care trebuie conectat.

Piese de referință

Informații despre piesele utilizate în cablul de alimentare și control

A: Fabricat de Molex/430250600

B: Fabricat de Molex/462355001

D: Fabricat de SMK/LGP0038-0100F

Notă

  • Folosiți un conector și un terminal sertizabil compatibil cu Molex Micro-Fit 3.0 cu 6 pini (430450622).
  • Folosiți un terminal sertizabil aurit.
  • Conectați corect la alimentare terminalul (+)/GND (-)/FOCALIZARE/DECLANȘARE/EXPUNERE. Dacă vă conectați la terminalul greșit, există riscul de defecțiune, fum sau foc etc.
  • Intervalul de tensiune utilizabil este 10 V – 18 V c.c. (pe partea cu terminalul a carcasei camerei). Calculați impedanța astfel încât să fie în acest interval și construiți un cablu.
