Exemplu de conectare a dispozitivelor individuale

Prin conectarea individuală a unei unități de alimentare, a unui generator de semnal și a unui computer etc. la terminalul Alimentare și control, la terminalul USB Type-C și la mufa micro HDMI de pe acest produs, sunt posibile alimentarea la produs, controlul bidirecțional și monitorizarea.

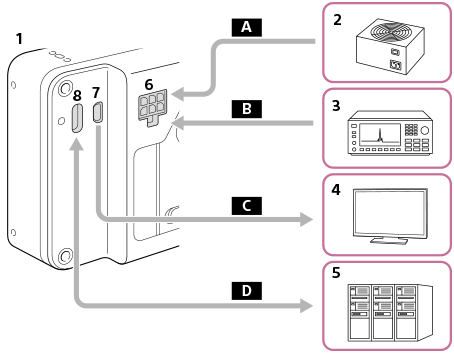

Ilustrație cu un exemplu de conectare între cameră și un dispozitiv individual

  1. Acest produs
  2. Unitate de alimentare
  3. Generator de semnal
  4. Monitor
  5. Computer/echipament etc.
  6. Terminal de alimentare și control
  7. Mufa micro HDMI
  8. Terminal USB Type-C

Alimentare

FOCUS (comandă pentru focalizarea camerei)
TRIGGER (comandă pentru declanșarea obturatorului)

Ecran operare/Vizualizare în timp real (HDMI)

Control cameră (USB)

Exemplu de utilizare a unui splitter PoE

Dacă folosiți un splitter PoE etc. puteți furniza curent și opera camera în același timp.

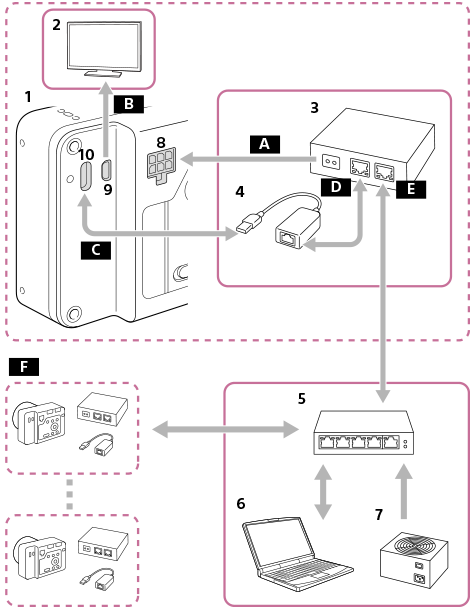

Ilustrație cu un exemplu de conectare între cameră și un splitter PoE

  1. Acest produs
  2. Monitor
  3. Splitter PoE
  4. Adaptor USB-LAN
  5. Hub de comutare PoE
  6. PC
  7. Unitate de alimentare
  8. Terminal de alimentare și control
  9. Mufa micro HDMI
  10. Terminal USB Type-C

Alimentare

Ecran operare/Vizualizare în timp real (HDMI)

Control cameră (USB)

PoE OUT (LAN)

PoE IN (LAN)

Este posibilă conexiunea multinivel a sistemului de mai sus.

Notă

  • La conectarea terminalului FOCALIZARE/DECLANȘARE/EXPUNERE al terminalului Alimentare și control la un dispozitiv, altul față de sursa de alimentare cu energie, conectați masa GND (0 V) a dispozitivului conectat la terminalul DC IN de pe acest produs.
