Specificații terminal de alimentare și control

Specificații conector

Molex Micro-Fit 3.0 6 pini (430450622)

Ilustrația pinilor terminalului de alimentare și control

Număr pin Intrare/ieșire Denumire Function
1 ― ― Acesta este un terminal nefuncțional.
2 GND Intrare 10-18 V c.c. - Aceasta este conectată la masă.
3 Sursă de alimentare Intrare 10-18 V c.c. + Aceasta este conectată la sursa de alimentare.
4 Intrare FOCUS Aceasta blochează focalizarea camerei cu intrarea „Low”.
5 Intrare TRIGGER Aceasta realizează înregistrarea cu intrarea „Low” când intrarea pentru terminalul FOCUS este „Low.”
6 Output EXPUNERE Acesta scoate „Low” atunci când perdeaua față este deschisă complet până când expunerea este completă (1 msec sau mai mult).

Terminal DC IN

Tensiune de intrare: 10 V – 18 V

Terminal EXPUNERE (ieșire)

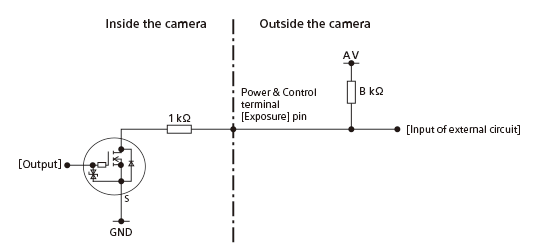

Schema circuit de semnal a terminalului EXPUNERE

Expunere PORNITĂ: scurgere deschisă PORNITĂ

Expunere OPRITĂ: scurgere deschisă OPRITĂ

  • Ieșirea de scurgere deschisă necesită un rezistor pull-up pentru circuitul extern. Configurați circuitul astfel încât să corespundă următoarei formule.
    C ≥ A × 1/(B+1)

    A: tensiune sursă de alimentare PU (V)
    B: rezistență PU (kΩ)
    C: VIL a circuitului extern (V)

Terminal FOCALIZARE/terminal DECLANȘARE (intrare)

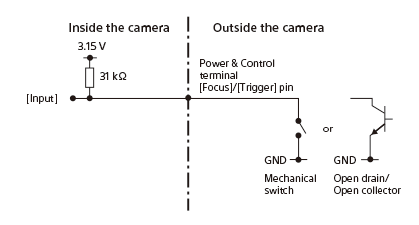

Schemă circuit de semnal a terminalului FOCALIZARE/terminalului DECLANȘARE

Focalizare PORNITĂ: 0 V

Focalizare OPRITĂ: deschisă

Declanșator PORNIT: 0 V

Declanșator OPRIT: deschis

  • Conectați acest pin la un comutator care poate să comute între deschis (neconectat) și masă (0 V), sau un circuit de scurgere deschis/colector deschis.

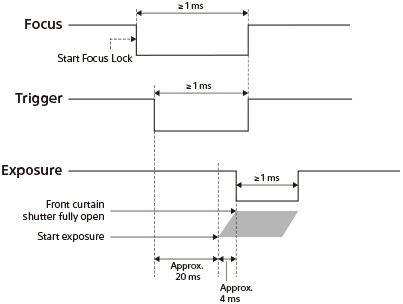

Schemă temporizare recomandată

Schemă temporizare pentru generarea semnalului pentru Focalizare/Declanșare/Expunere

  • La înregistrarea cu Focalizare și Declanșare, Focalizarea trebuie activată înainte de pornirea Declanșării.

Note cu privire la conexiuni

La conectarea terminalului FOCALIZARE/DECLANȘARE/EXPUNERE la un dispozitiv, altul față de sursa de alimentare cu energie, conectați masa (0 V) dispozitivului conectat la terminalul DC IN de pe acest produs.

Notă

  • La utilizarea unui alt cablu decât cablul de alimentare și control furnizat, conectați-vă corect la terminalul de alimentare (+)/GND (-)/FOCALIZARE/DECLANȘARE/EXPUNERE. Dacă vă conectați la terminalul greșit, există riscul de defecțiune, fum sau foc etc.
  • Dacă setați [Priority Set in AF-S] sau [Priority Set in AF-C] la [AF] sau [Balanced Emphasis], iar timpul de la pornirea Focalizării la pornirea Declanșării este scurt, nu veți putea obține focalizarea la timp și nu veți putea fotografia. În acest caz, creșteți timpul până când Declanșarea pornește sau setați [Priority Set in AF-S] sau [Priority Set in AF-C] la [Release]. (Când s-a setat [Release] înregistrarea va fi realizată chiar dacă subiectul este în afara focalizării.)
  • Chiar dacă [Drive Mode] s-a setat la [Single Shooting], înregistrarea continuă este posibilă prin pornirea/oprirea continuă a Focalizării/Declanșării. Viteza maximă de fotografiere continuă este limitată după cum urmează. Totodată, viteza de fotografiere poate să devină mai redusă, în funcție de condițiile de fotografiere.
    • Când Declanșarea este pornită/oprită în timp ce Focalizarea este menținută pornită: până la aprox. 5 cadre pe secundă
    • Când Focalizarea și Declanșarea sunt oprite/pornite: până la aprox. 2,5 cadre pe secundă
