Digitalni fotoaparat z izmenljivim objektivomVodnik za pomoč za ILX-LR1

Hrbtna stran

1. Stikalo LOCK
2. Gumb (povečava)

   Med predvajanjem lahko povečate zaslon za predvajanje.

   Med fotografiranjem lahko uporabljate funkcije, dodeljene v nastavitvah tipk po meri. Funkcija za fotografiranje privzeto ni dodeljena. Z nastavitvami tipk po meri dodelite želeno funkcijo.

3. Stikalo ON/OFF (vklop/izklop)
4. Lučka napajanja

   Ko sveti zeleno: napajanje je zagotovljeno in stikalo ON/OFF (vklop/izklop) je vklopljeno.

   Ko sveti rdeče: napajanje je zagotovljeno in stikalo ON/OFF (vklop/izklop) je izklopljeno.

5. Stikalo pokrova za pomnilniško kartico
6. Lučka dostopa
7. Reža za pomnilniško kartico
8. Pokrov za pomnilniško kartico
9. Gumb MENU
10. Za fotografiranje: gumb C (gumb po meri)
    Za ogled: gumb (brisanje)
11. Control wheel
12. Gumb (predvajanje)
13. Stikalo Still/Movie/S&Q
14. Gumb sprožila/MOVIE (videoposnetek)
15. Priključek za napajanje in upravljanje



16. Odprtina za pritrdilni vijak USB tipa C
17. Priključek USB Type-C
18. Priključek Micro HDMI

Sprednja stran

1. Oznaka namestitve
2. Slikovni senzor*
3. Nosilec
4. Kontakti objektiva*
5. Gumb za sprostitev objektiva



6. Oznaka položaja slikovnega senzorja
   • Slikovni senzor je senzor, ki svetlobo pretvarja v električni signal. Položaj slikovnega senzorja je označen z oznako (oznaka položaja slikovnega senzorja). Natančno razdaljo med fotoaparatom in subjektom merite glede na položaj vodoravne linije.
   • Če je subjekt bližje od najmanjše razdalje za fotografiranje objektiva, ostrenja ni mogoče potrditi. Poskrbite, da bo med subjektom in fotoaparatom zadostna razdalja.
7. Snemalna lučka
8. Lens

^* Teh delov se ne dotikajte.

Spodnja stran

1. Nastavek za stojalo
   Podpira vijake 1/4-20 UNC

   Stojalo uporabljajte z vijakom, krajšim od 5,5 mm (priporočeni navor za zategovanje: 2,0 Nm).
   Fotoaparata sicer ni mogoče varno namestiti in ga lahko poškodujete.

Luknje za pritrdilne vijake (M3)

Uporabite vijake M3, krajše od 4,5 mm (priporočeni navor za zategovanje: 0,6 Nm).

Če uporabite vijake drugih dimenzij, kot so navedene, tega izdelka morda ne boste mogli trdno pritrditi in ga lahko poškodujete.

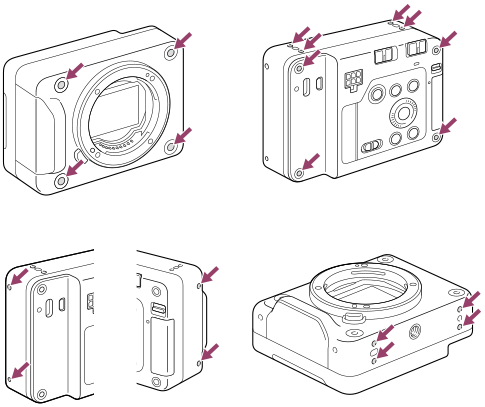

Luknje za pritrdilne vijake so na naslednjih mestih.

• Spredaj: 4 mesta
• Zadaj: 4 mesta
• Zgoraj: 4 mesta
• Strani: 2 mesti na vsaki strani
• Spodaj: 4 mesta
