Primer povezovanja posameznih naprav

S posamičnim povezovanjem napajalne enote, generatorja signalov in računalnika itd. na priključek za napajanje in upravljanje, priključek USB tipa C in priključek Micro HDMI na tem izdelku je mogoče napajanje tega izdelka, vzajemno upravljanje in spremljanje.

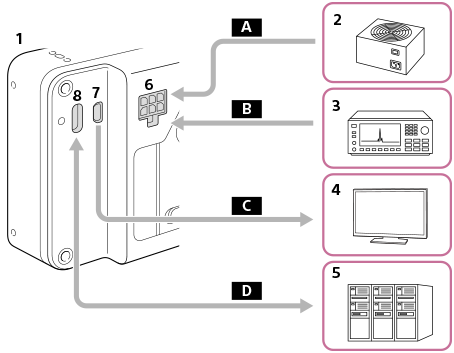

Prikaz primera priključitve fotoaparata na posamezno napravo

  1. Izdelek
  2. Napajalna enota
  3. Generator signalov
  4. Monitor
  5. Računalnik/oprema itd.
  6. Priključek za napajanje in upravljanje
  7. Priključek Micro HDMI
  8. Priključek USB Type-C

Napajanje

FOCUS (Ukaz za ostrenje fotoaparata)
TRIGGER (Ukaz za sprostitev zaklopa fotoaparata)

Zaslon delovanja/Live View (HDMI)

Upravljanje fotoaparata (USB)

Primer uporabe razdelilnika PoE

Če uporabite razdelilnik PoE itd., lahko hkrati napajate in upravljate fotoaparat.

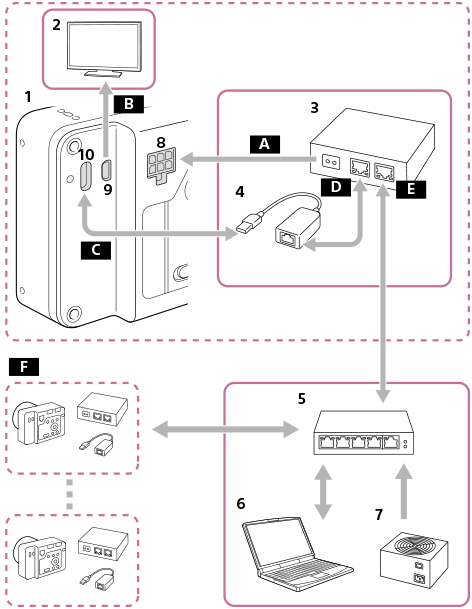

Prikaz primera priključitve fotoaparata na razdelilnik PoE

  1. Izdelek
  2. Monitor
  3. Razdelilnik PoE
  4. Adapter USB-LAN
  5. Komutirano zvezdišče PoE
  6. PC
  7. Napajalna enota
  8. Priključek za napajanje in upravljanje
  9. Priključek Micro HDMI
  10. Priključek USB Type-C

Napajanje

Zaslon delovanja/Live View (HDMI)

Upravljanje fotoaparata (USB)

PoE OUT (LAN)

PoE IN (LAN)

Možna je večstopenjska povezava zgornjega sistema.

Opomba

  • Če priključite priključek FOCUS/TRIGGER/EXPOSURE priključka za napajanje in upravljanje na napravo, ki ni vir napajanja, povežite GND (0 V) priključene naprave s priključkom DC IN- na tem izdelku.
