Ročna izdelava kabla za napajanje in upravljanje

Če napajalni in upravljalni kabel sestavljate ročno in ne uporabljate priloženega kabla, upoštevajte naslednje.

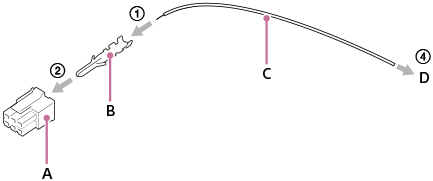

A: priključek Molex

B: stiskalni terminal Molex

C: vodilna žica

D: priključek, združljiv z napravo, ki jo želite povezati


Postopek izdelave

  1. S stiskalnim terminalom Molex (B) stisnite stiskalno sponko na vodilno žico (C).
  2. Na priključek (A) pritrdite stiskalni terminal, izdelan v 1. koraku.
  3. Ponovite 1. in 2. korak glede na število priključkov, ki jih želite uporabiti.
  4. Priključite priključek (D) na napravo, ki jo želite povezati.

Referenčni deli

Informacije o delih, uporabljenih v priloženem napajalnem in upravljalnem kablu

A: Izdelalo podjetje Molex/430250600

B: Izdelalo podjetje Molex/462355001

D: Izdelalo podjetje SMK/LGP0038-0100F

Opomba

  • Uporabite priključek in stiskalni terminal, ki sta združljiva z Molex Micro-Fit 3.0 6 pin (430450622).
  • Uporabite pozlačen stiskalni terminal.
  • Prepričajte se, da ste pravilno priključili na priključek za napajanje (+)/GND (-)/FOCUS/TRIGGER/EXPOSURE. Če se povežete z napačnim terminalom, obstaja nevarnost okvare, dima ali požara itd.
  • Razpon uporabne napetosti je od 10 V do 18 V DC (na priključni strani ohišja fotoaparata). Izračunajte impedanco tako, da bo v tem območju, in izdelajte kabel.
