Povezovanje z napajalnim virom

S kablom za napajanje in upravljanje (priložen) povežite ta izdelek z napravo za napajanje, na primer z napajalnikom za izmenični tok.

Vtič za enosmerni tok, ki ustreza standardu IEC60130-10 (standardi JEITA RC-5320A) TYPE4 povežite s priloženim kablom za napajanje in upravljanje ter uporabite napravo za napajanje z napetostjo od 10,5 V do 13,5 V. Priporočamo uporabo omrežnega napajalnika Sony AC-UES1230MT.

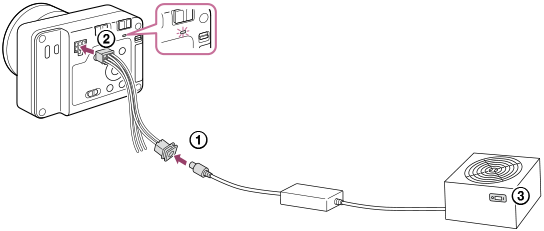

Slika prikazuje povezovanje fotoaparata, kabla za napajanje in upravljanje ter naprave za napajanje.

  1. Kabel za napajanje in upravljanje (priložen) priključite na napajalno napravo, kot je na primer omrežni napajalnik.
  2. Kabel za napajanje in upravljanje priključite na priključek za napajanje in upravljanje na fotoaparatu.
  3. Vklopite napajalno napravo.
    • Preverite, ali lučka za napajanje na fotoaparatu sveti, da zagotovite ustrezno napajanje fotoaparata.
    • Barva lučke za napajanje označuje stanje napajanja fotoaparata.

      Ko sveti zeleno (stanje zagona): napajanje je zagotovljeno in stikalo ON/OFF (vklop/izklop) je vklopljeno.

      Ko sveti rdeče (stanje pripravljenosti): napajanje je zagotovljeno in stikalo ON/OFF (vklop/izklop) je izklopljeno.

Namig

  • Če na priključke FOCUS/TRIGGER/EXPOSURE priključka za napajanje in upravljanje priključite posamezne naprave, lahko pošljete ukaz za ostrenje fotoaparata (FOCUS) ali za sprožitev zaklopa (TRIGGER) v ta izdelek ali pošljete signal za čas zajemanja posnetkov (EXPOSURE) v dron.

    Za tehnične podatke in načine povezovanja posameznih priključkov si oglejte poglavje "Tehnični podatki priključka za napajanje in upravljanje".

Opomba

  • Razpon delovne napetosti razpoložljivega napajanja je od 10 V do 18 V DC. (To je zagotovljen razpon napetosti, ki jo sprejme ta izdelek (napetost na sprejemnem koncu).)
  • Pri fotografiranju ta izdelek morda potrebuje približno 40 W takojšnjega napajanja. Uporabite napajalno napravo s kapaciteto napajanja vsaj 40 W. Uporabite pa napajalno napravo in kabel, ki sta skladna z zakoni in predpisi vaše države in regije. Če je kapaciteta napajanja 40 W ali manj, pred uporabo rpeverite delovanje.
  • Če uporabljate kabel, ki ni priložen kabel za napajanje in upravljanje, preverite, ali je napajanje zagotovljeno in ali lučka za napajanje sveti rdeče, nato priključite kabel HDMI ali kabel USB in vklopite stikalo ON/OFF (vklop/izklop). Če lučka za napajanje ne sveti rdeče, je priključek uporabljenega kabla morda napačen.
  • Če lučka za napajanje sveti rdeče, čeprav je stikalo ON/OFF (vklop/izklop) vklopljeno, so možni naslednji pogoji. Po potrebi preverite naslednje nastavitve, stanje napajanja itd.
    • Nastavitev izklopa je izvedla aplikacija, razvita s kompletom SDK za daljinsko upravljanje fotoaparata.
    • Funkcija varčevanja z energijo je bila aktivirana.
    • Vhodna napajalna napetost je nižja od 10 V.
    • Vhodna napajalna napetost je višja od 18 V.
    • Temperatura fotoaparata se je zvišala in zaradi zaščite izdelka je bilo izklopljeno napajanje.
    Če fotoaparata ne morete zagnati, čeprav ni težav z nastavitvami ali stanjem napajanja, se posvetujte s servisno službo.
