Tehnični podatki priključka za napajanje in upravljanje

Tehnični podatki priključka

Molex Micro-Fit 3.0 6 pin (430450622)

Ilustracija razvoda priključka za napajanje in upravljanje

Število zatičev Vhod/izhod Ime Funkcija
1 ― ― To je nedelujoč priključek.
2 GND DC 10-18 V IN - Ta je povezan z GND.
3 Napajanje DC 10-18 V IN + Ta je priključen na napajanje.
4 Vhod FOCUS To zaklene ostrenje fotoaparata z vhodom »Low«.
5 Vhod TRIGGER To omogoča fotografiranje z vhodom »Low«, ko je vhod za terminal FOCUS »Low«.
6 Izhod EXPOSURE Ta signal je »Low« od trenutka, ko je sprednja zavesa popolnoma odprta, do konca ekspozicije (1 msec ali več).

Priključek za DC vhod

Vhodna napetost: 10–18 V

Priključek EXPOSURE (izhod)

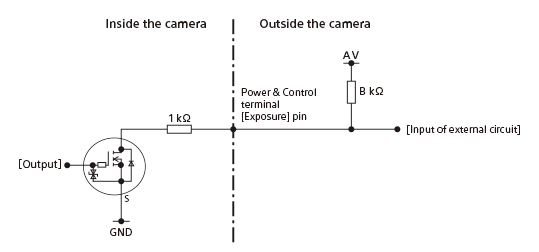

Shema signalnega vezja priključka EXPOSURE

Osvetlitev VKL: Odprti kolektor VKL

Osvetlitev IZKL: Odprti kolektor IZKL

  • Odprti kolektor izhod zahteva vlečni upor za zunanje vezje. Konfigurirajte vezje tako, da bo ustrezalo naslednji formuli.
    C ≥ A × 1/(B+1)

    A: PU napajalna napetost (V)
    B: PU upor (kΩ)
    C: VIL zunanjega tokokroga (V)

Priključek FOCUS/priključek TRIGGER (vhod)

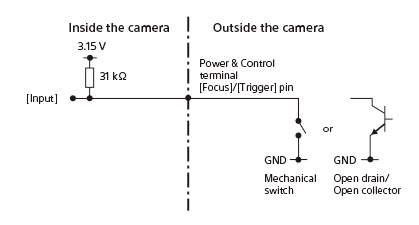

Shema signalnega vezja priključka FOCUS/priključka TRIGGER

Ostrenje VKL: 0 V

Ostrenje IZKL: odprto

Sprožilo VKL: 0 V

Sprožilo IZKL: odprto

  • Priključite ta zatič na stikalo, ki lahko preklaplja med odprtim (nepovezanim) in GND (0 V) ali odprtim odvodnim/odprtim vezjem kolektorja.

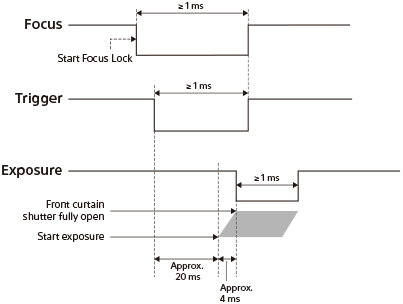

Priporočeni časovni diagram

Časovni diagram generiranja signala ostrenja/sprožila/osvetlitve

  • Pri fotografiranju z ostrenjem in sprožilom mora biti ostrenje vklopljeno, preden se vklopi sprožilo.

Opombe o povezavah

Ko priključek FOCUS/TRIGGER/EXPOSURE povezujete z napravo, ki ni vir napajanja, povežite GND (0 V) priključene naprave s priključkom DC IN- na tem izdelku.

Opomba

  • Če uporabljate kabel, ki ni priloženi napajalni in upravljalni kabel, se prepričajte, da ste pravilno priključili na priključek za napajanje (+)/GND (-)/FOCUS/TRIGGER/EXPOSURE. Če se povežete z napačnim terminalom, obstaja nevarnost okvare, dima ali požara itd.
  • Če nastavite [Priority Set in AF-S] ali [Priority Set in AF-C] na [AF] ali [Balanced Emphasis] in je čas od vklopa ostrenja do vklopa sprožila kratek, morda ne boste mogli pravočasno izostriti in fotografirati. V tem primeru podaljšajte čas do vklopa sprožila ali nastavite[Priority Set in AF-S] ali [Priority Set in AF-C] na [Release]. (Ko je nastavljena možnost [Release], se fotografiranje izvede, tudi če subjekt ni izostren.)
  • Tudi če je možnost [Drive Mode] nastavljena na [Single Shooting], je neprekinjeno fotografiranje mogoče z neprekinjenim vklopom/izklopom ostrenja/sprožila. Vendar je največja hitrost neprekinjenega fotografiranja omejena na naslednji način. Poleg tega se lahko hitrost fotografiranja upočasni glede na pogoje fotografiranja.
    • Ko je sprožilo vklopljeno/izklopljeno, medtem ko je ostrenje vklopljeno: do približno 5 posnetkov na sekundo
    • Ko sta ostrenje in sprožilo izklopljena/vklopljena : do približno 2,5 posnetka na sekundo
